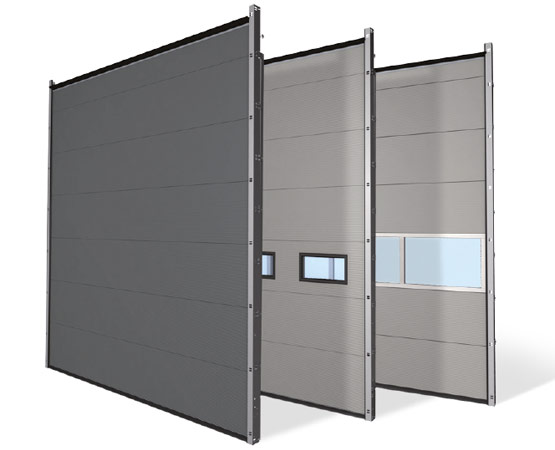

INDUSTRITAKSKJUTPORTAR THERMO

Thermo-takskjutportar är allround-porten inom industrianvändning. Portarna har särskilt goda värme- och ljudisoleringsvärden och är perfekta för att skilja två temperaturzoner åt. Thermo-takskjutportar finns i modellerna 40 mm, 60 mm och 80 mm tjocka paneler.

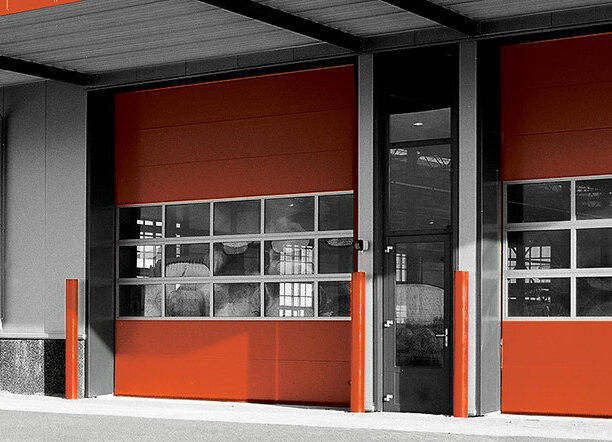

INDUSTRITAKSKJUTPORT THERMO 40 MM

NOVOFERMS ALLROUNDPORT!

Takskjutporten Thermo 40 mm är Novoferms mest populära port. Det är en modern design som i sina mikroprofilpaneler förenar utmärkt värmeisolering och ljudabsorberande egenskaper. Med oändliga möjligheter för utformning och tillbehör kan porten anpassas efter dina önskemål. Välja mellan olika typer av fönster och öppningar, anpassad höjd och bredd, och 10 av Novoferms egna RAL standardfärger.

Flexibilitet betyder allt
Thermo 40 mm är utvecklad och tillverkad med den allra senaste teknologin. Portens konstruktion ger en robust produkt som är genomtänkt in i minsta detalj. Detta visar sig exempelvis i ändkåporna av metall, förstärkningsprofilerna, och golvprofilen av anodiserad aluminium som inte kan ses från utsidan. Flexibilitet betyder allt i tillverkningsprocessen av denna port. Det är en sann allroundmodell som perfekt kombinerar pris, prestanda och användningsmöjligheter.

ÖVERBLICK ÖVER DINA FÖRDELAR

Isolerande industritakskjutportar Thermo
En perfekt lösning för platser där det är viktigt att hålla temperaturzoner åtskilda
modell med 40 mm tjocka paneler

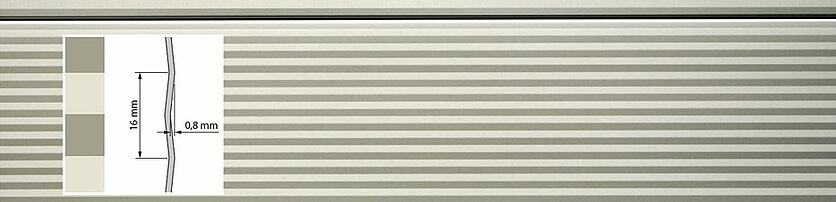

Mikroprofilerade stålplåtspaneler har utmärkta egenskaper för ljud- och värmeisolering; extremt vädertåligt
Thermo-paneler kan kombineras med NovLux-sektioner, anpassat efter dina behov
Mikro-profilering är standard i 10 färger utan extra kostnad; det är möjligt att välja färg bland våra tillgängliga RAL-färger

KONSTRUKTION

U-värde Thermo 40 mm takskjutport:
5 000 x 5 000 mm: 1,02 W/m²K

SANDWICH-KONSTRUKTION 40 MM THERMO-PANEL

Paneltjocklek:	40 mm
Värmeledningsförmåga:	λ=0,025 W/mK
Isolationsvärde:	U=0,52 W/m²K
Densitet PU-skum:	40 kg/m³

INDUSTRITAKSKJUTPORT THERMO 60 MM

DEN EFFEKTIVA SKILJEPORTEN MELLAN OLIKA TEMPERATURER

Thermo 60 mm är en takskjutport i sektioner som kommer med extra isolerande och täta egenskaper som särskilt lämpar sig på platser där man behöver upprätthålla olika temperaturer. Om du behöver hålla en produktionshall eller ett förvaringsutrymme vid en konstant temperatur så är Thermo 60 det rätta valet. De mikroprofilerade stålplåtspanelerna har utmärkta ljudabsorberande och värmeisolerande egenskaper och de tål alla väderlekar.

Mycket högt isoleringsvärde
Panelerna i Thermo-takskjutportarna är tillverkade med den så kallade "Sandwich"-metoden. Det är en process där ett skikt CFC-fritt fast polyuretanskum förs in mellan två zinkbelagda stålplåtar och limmas på plats. Om du har särskilda önskemål vad gäller färg så kan stålplåtarna målas med akryllack i en valfri RAL-färg.

ÖVERBLICK ÖVER DINA FÖRDELAR

Mycket väl isolerande industritakskjutportar Thermo
En perfekt lösning för platser där det är viktigt att hålla temperaturzoner åtskilda
modell med 60 mm tjocka paneler
Mikroprofilerade stålplåtspaneler har utmärkta egenskaper för ljud- och värmeisolering; extremt vädertåligt
Thermo-paneler kan kombineras med NovLux-sektioner, anpassat efter dina behov
Mikro-profilering är standard i 10 färger utan extra kostnad; det är möjligt att välja färg bland våra tillgängliga RAL-färger

KONSTRUKTION

U-värde Thermo 60 mm takskjutport:
5 000 x 5 000 mm: 0,77 W/m²K

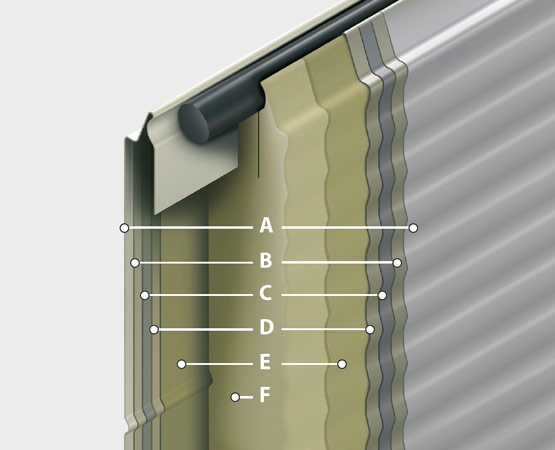

SANDWICH-KONSTRUKTION 60 MM THERMO-PANEL

Paneltjocklek:	60 mm
Värmeledningsförmåga:	λ=0,025 W/mK
Isolationsvärde:	U=0,35 W/m²K
Densitet PU-skum:	40 kg/m³

A Färgskikt:	i 10 färger (utsidan)
B Zinkskikt:	275 g/m²
C Stålplåt:	0,5 mm
D Zinkskikt:	275 g/m²
E Grundbestrykning
F PU-fast skum:	g=40 kg/m³, CFK och H-CFK -fritt
E Grundbestrykning
D Zinkskikt:	275 g/m²
C Stålplåt:	0,5 mm
B Zinkskikt:	275 g/m²
A Färgskikt:	RAL 9002 (insidan)

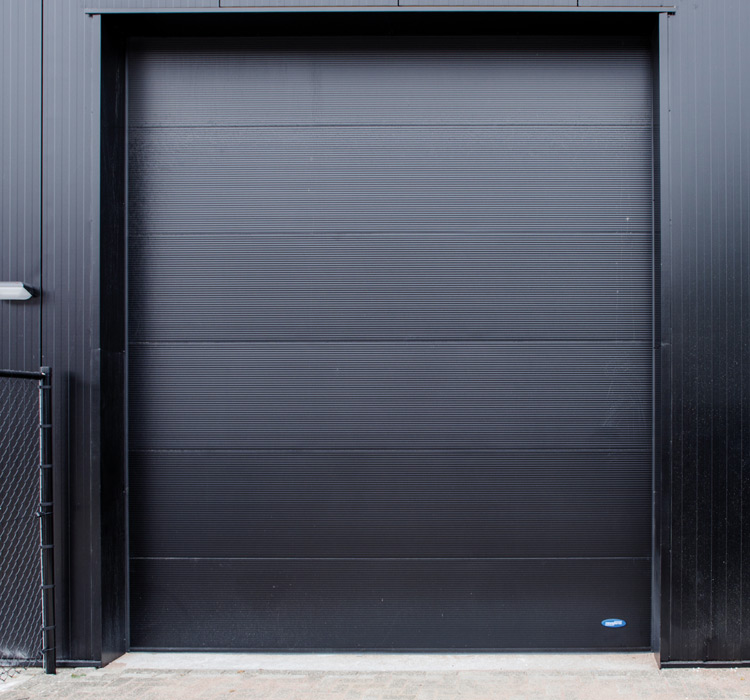

INDUSTRITAKSKJUTPORT THERMO 80 MM

MAXIMAL ISOLERING FRÅN NOVOFERM

Thermo 80 mm är en takskjutport med maximala isolerings- och tätningsvärden. Porten är särskilt lämpad för platser där det är av avgörande betydelse att kunna avskilja zoner med olika temperaturer.

Om det är viktigt för dig att hålla en stabil temperatur i din produktions- eller lagerhall så är Thermo 80 rätt val för dig. De mikroprofilerade stålplåtspanelerna har utmärkta ljudabsorberande och värmeisolerande egenskaper och de tål alla väderlekar.

ÖVERBLICK ÖVER DINA FÖRDELAR

Isolerande industritakskjutportar Thermo
modell med 80 mm tjocka paneler
Termiskt frånkopplade paneler
Bättre tätning mellan sektioner
Porten har en särskilt utvecklad tätning på översidan och dubbel tätning på sidorna
Optimal tätning mot golv med dubbel bottentätning

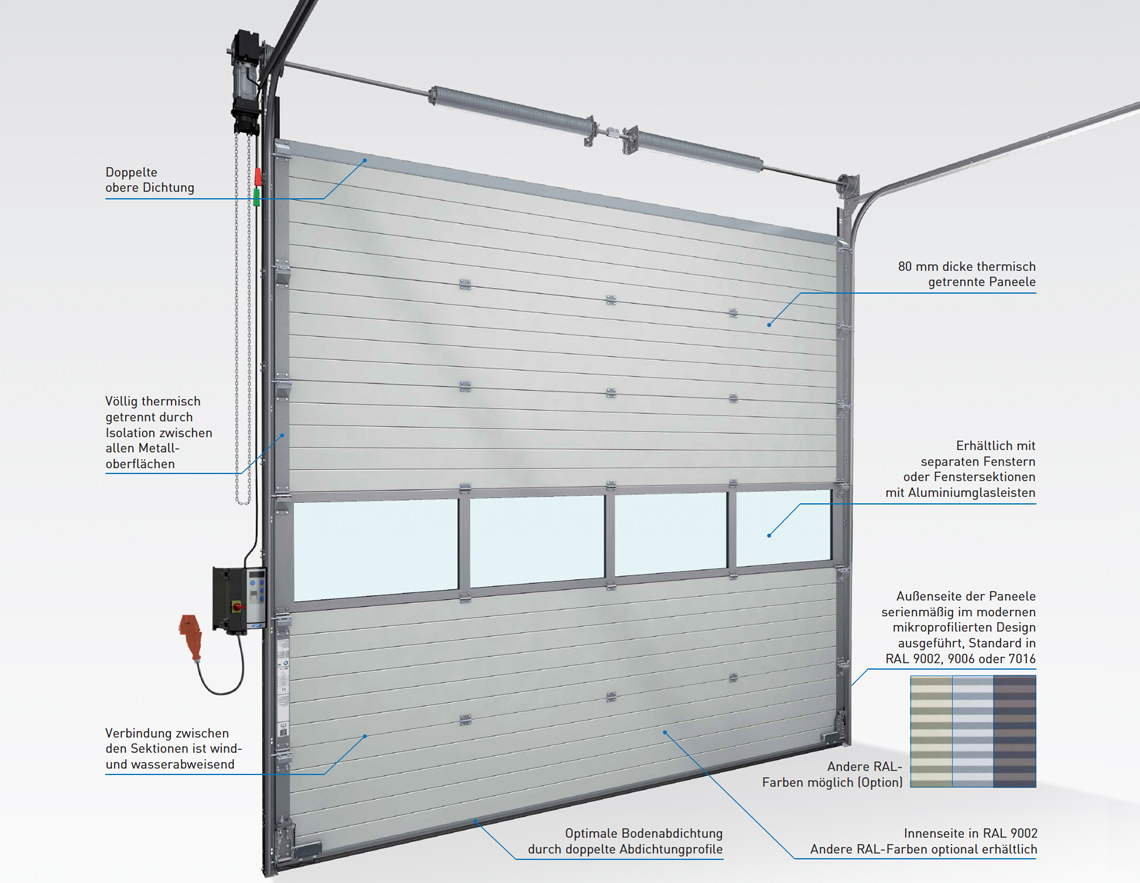

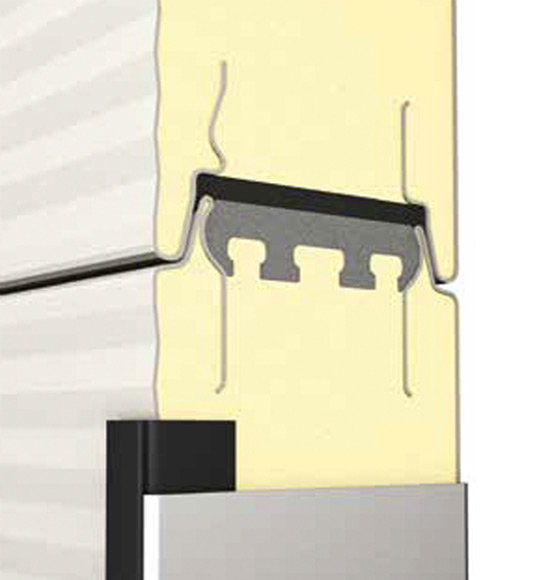

UPPBYGGNAD, SAMMANSÄTTNING OCH DETALJER

Uppbyggnad Thermo 80 mm

Thermo 80 består av horisontella paneler som rör sig lodrätt rakt upp eller in under taket när den öppnas. Fogarna mellan panelerna har tätning av plast vilket gör dem vind- och vattentäta.

Då alla fogar mellan metallytor och plast är isolerade är Thermo 80 komplett termiskt isolerad.

Portens vikt balanseras med hjälp av torsionsfjädrar, vilket gör det möjligt att öppna och stänga porten för hand. Thermo 80 mm kan levereras med T450, T400, T500-skensystem och med HF-versioner.

DETALJER

Max. B x H = 8 000 x 6 000 mm
Max yta (B x H) = 48 m²
U-värde Thermo 80 mm takskjutport: 5 000 x 5 000 mm: 0,5 W/m²K
Vindlastklasser 3-4 enligt EN 12424,
Vindbeständig upp till 12-13 Beaufort (118 - 149 km/h)
Standardpaneler med mikroprofilering utan extra kostnad!
Välj mellan öppning för hand eller elektrisk öppning
Uppfyller EN 13241-1

STÅLKARMAR FRÅN NOVOFERM - INFORMATION OCH UTRUSTNING

PRODUKTDETALJER THERMO 40 MM / 60 MM

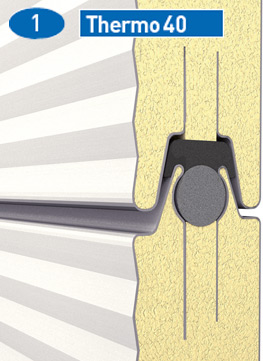

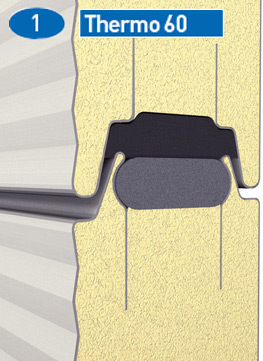

Sektionsfogar
Fogarna mellan sektionerna i Thermo 40/60-portarna är fullständigt vind- och vattentäta. Detta tack vare Compriband, en polyuretantätningslist, som är installerad mellan panelerna.

De inre och yttre panelerna är inte i kontakt med varandra, vilket ger mycket goda isoleringsegenskaper.

Infraröd avbildning
Jämfört med takskjutporten Thermo 40, ger Thermo 60 ännu högre isoleringsvärden. Detta kontrollerar vi med hjälp av IR-inspelningar av installerade portar. De ljusa fälten på bilden visar var på Thermo 60-porten värmeförlust förekommer. De mörka fälten visar ställen som är bra isolerade.

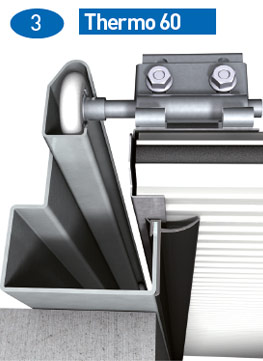

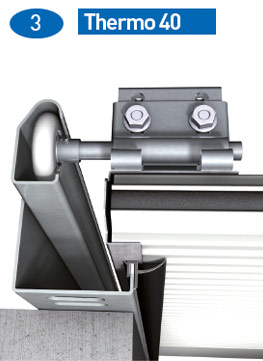

Standardkantkarm
Anslutningen av portbladen på de vertikala ledskenorna med en standardiserad hörnkarm ger en stabil och väl tätad kontakt mellan port och byggnad.

Tung kantkarm
De här karmarna använder vi för dörrar med mörk färg. Solljus kan göra så att porten buktar och att mitten av porten trycks mot karmens överkant. Kantkarmen av stål förhindrar detta.

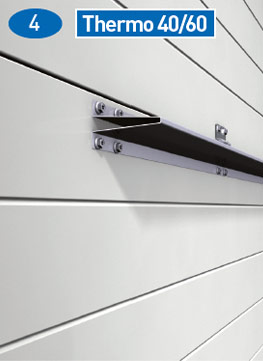

Vindbelastning
Beroende på portens tjocklek utrustas den av Novoferm med förstärkningsprofiler. De här profilerna säkerställer att porten uppfyller alla föreskrifter och standarder vad gäller svår vindlast.

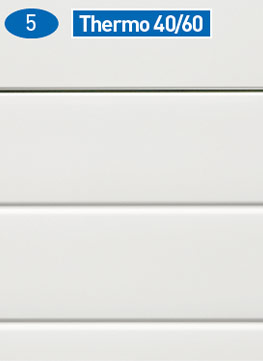

Insidan
Insidan av takskjutportarna Thermo 40 mm och 60 mm är horisontellt profilerad och har RAL 9002-lackering som standard. Andra färger är tillgängliga på begäran mot extrakostnad.

PRODUKTDETALJER THERMO 80 MM

Modell

Panelens utsida är mikroprofilerad med en polyesterbeläggning i RAL9002, andra RAL-färger är tillgängliga 1
Panelens insida är profilerad horisontellt med en polyesterbeläggning i RAL9002. Andra RAL-färger är tillgängliga 1

Material

Termiskt åtskilda sandwich-paneler av förzinkat stål, isolerade med polyuretanskum
Sektionstjocklek 80 mm
Termiskt delade panelinfattningar i förzinkat stål
Löpskenor av varmförzinkat stål
Portbeslag av galvaniserad modell
Löprullar med löpyta i nylon och krombelagd 11-mm axel
Stålvajrar med en 6-faldig säkerhetsfaktor
Portar som öppnas för hand har handtag av plast på in- och utsidan av portens nedkant
Flerfaldiga tätningar av isoleringsskum på ovansidan, undersidan och mot golvet
Tätning av isoleringsskum mellan paneler.

Fönster- och panelvarianter

Fönster med raka hörn och isoleringsglas i flera lager 1

Drivenhet

Drivs per hand med draglina, kedjespel eller elektrisk drift med motor. Portöppning kan ske med tryckknapp med dödmansgrepp, impulsgivning eller via fjärrkontroll.

Tekniska data för den elektriska drivenheten

Strömförsörjning 1N-230V-PE/3-230V-PE/3N-400V-PE/3-400V-PE
nätfrekvens: 50 / 60Hz
Skyddsklass: IP54

Säkerhet

Öppning för hand med nödkedja och frånkoppling i personhöjd
Kabelströmbrytare mot slack
Fjäderbrottsspärr
Uppfyller EN 13241-1
Dubbla optiska sensorer som standard

1) Extrakostnad

Tillgänglig kontroll: T75/T100

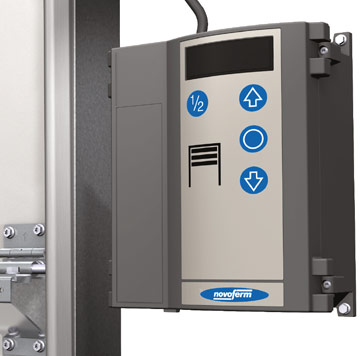

KONTROLL OCH STYRNING

Kontrollsystemet har 3 knappar (öppna-stopp-stäng) och en mängd olika funktioner, bland annat:
Tid för hur länge porten ska stå öppen kan ställas in eller tryckknapp med dödmansgrepp
Underhåll- och driftläge
Display med sju segment för kontroll av olika funktioner
Permanent öppning, stängning som tillval

Ytterligare system som kan kopplas till kontrollen:
Tryckknapp, dragkontakt, nyckelbrytare, fotocell, radar, induktionsslingdetektor eller fjärrkontroll (via flera kanaler)

Förutsättningar och anslutningar på plats (avtalas med tredje part)

Separata datablad med upplysningar om mått och byggnadstekniska förutsättningar är tillgängliga för alla modeller och skensystem
2 x 12,5 mm extra fritt utrymme på sidorna är nödvändigt
För en elektrisk motor behövs ett CEE/Schuko-uttag inom 500 mm:s avstånd från kontrollenheten (1N-230V-PE / 3-230V-PE / 3N-400V-PE / 3-400V-PE, via tredje part)
Med ett CEE/Schuko-uttag får portkontrollsystemet skyddsgraden IP54.

Alternativ / Tillbehör 1

Kontroll och styrning

Alla kontrollsystem är tillgängliga för en extrakostnad.
Kontroll direkt kopplad (kontroll IP65)
Huvudströmbrytare direkt kopplad till kontrollskåpet (IP65)

Säkerhet

Automatisk fotocell (ingen koppling på portbladet)
Vajerbrottsspärr
Lyftspärr
Anslutning av trafikljus (rött/grönt eller rött och grönt)
Blinkande varningslampa (orange eller röd)
Skjutregel med fjädring, tung modell
Låsning utifrån med cylinderlås

Modell

Sidodörr med fasta paneler över eller bredvid, tillverkad efter kundens önskemål
Lackering av in- och utsidorna i valfri RAL-färg (förutom fluorescerande färger eller trafikfärger)
Kan fås med ökad vindbeständighet
Fjädrar för 30 000 eller 60 000 cykler

^{1) Extrakostnad}

FÄRGER

MED NOVOFERM FÅR DU 10 FÄRGER UTAN EXTRAKOSTNAD

Novoferm gör det möjligt för arkitekten att vara kreativ med design och färg. De optiska egenskaperna hos mikroprofilerad plåt gör att portarna passar perfekt i en modern industriarkitektur. Novoferm erbjuder 10 populära RAL-färger för att ge varje port en egen personlighet – utan extra kostnad. Tack vare detta urval av Coil-Coating-lackeringar, kan portarna integreras perfekt med företagets igenkännbara färger. Har du speciella önskemål när det gäller färg? Även här erbjuder Novoferm en hel palett möjligheter.

RAL 3000

RAL 7016

RAL 9007

RAL 5010

RAL 8014

RAL 9010

RAL 6009

RAL 9002

RAL 7005

RAL 9006

Mikroprofilering som standard, 10 färger utan extrakostnad!

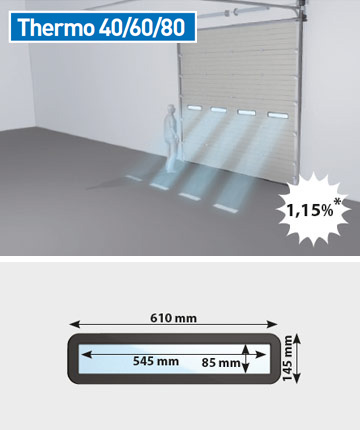

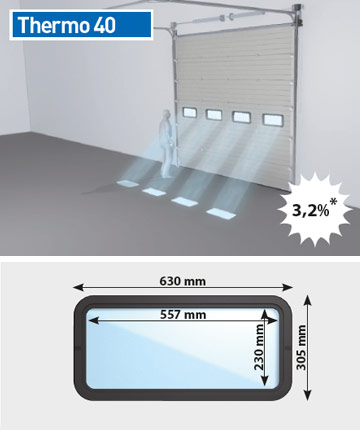

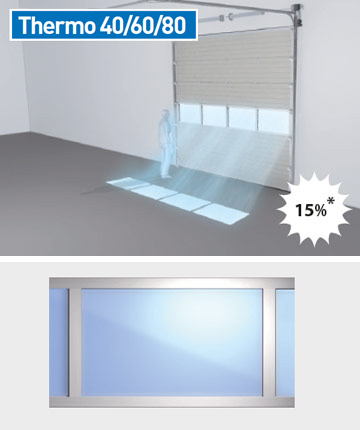

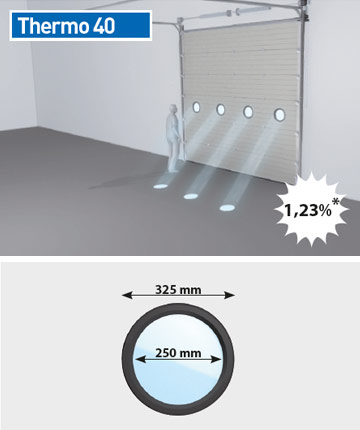

TILLVAL FÖR LJUS - OCH FÖNSTERELEMENT

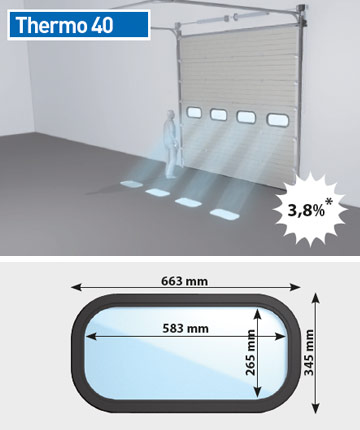

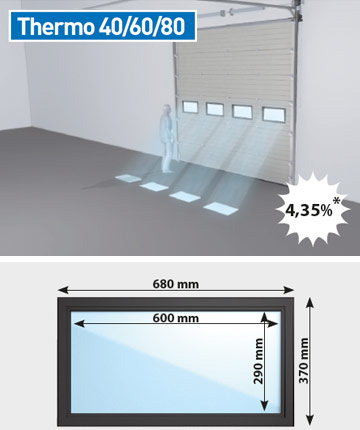

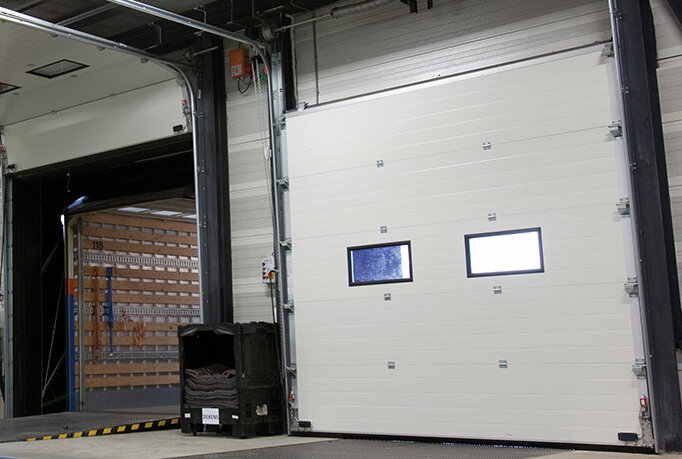

MÖJLIGHETER MED FÖNSTER

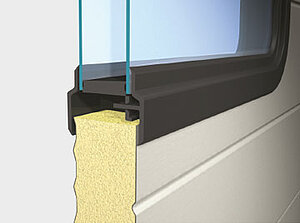

Thermotakskjutportar kan utrustas med skivor av plexiglas för optimala ljusförhållanden och god sikt. Standardfönstermodellerna är avlånga och kan ha kantiga eller avrundade hörn och isolerglas med ett eller fler skikt. För extra inbrottsskydd finns rektangulära skivor med avrundade hörn och reducerad höjd. Söker du efter en speciell design? Vad sägs om runda fönster eller en kreativ placering av skivorna?

% ljusvinst genom fönster
