HYDRAULISKA LASTBRYGGOR

Novoferms lastbryggor finns i ett antal olika modeller, de är utrustade med teleskopläpp eller vikläpp samt en konstruktion av stål.

Läs vidare och få en överblick!

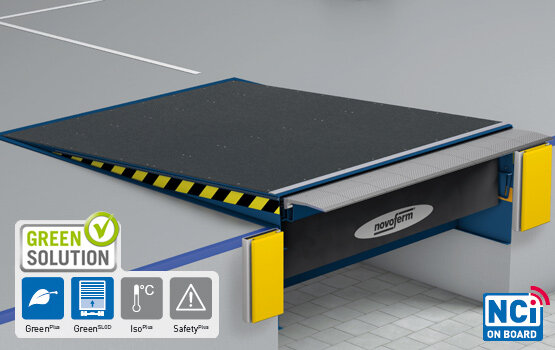

NOVODOCK EVO X

PRODUKTFÖRDELAR

Strömsparläge som kräver över 70 % lägre energiförbrukning
användarvägledning via LED
QuickDock-funktion
SLOD-funktion
iQ-Slide-funktion med signalton
Display för underhållsintervall
IP65- och RoHS-konform

PRODUKTDETALJER NOVODOCK EVO X

NÄSTA GENERATION AV LASTBRYGGOR

X-TRA säkerhet
iQ-Slide – detta intelligenta läppsystem följer lastbilen. iQ-Slide är en patenterad lösning som sköter rörelsen för lastbryggans läpp automatiskt och följer lastbilen. Detta förhindrar att lastbryggans läpp halkar bort från lastbilen. Om läppen är utskjuten till sin maxlängd, och den inte längre kan följa lastbilen, så ljuder en varningssignal. Dessutom visar en LED-lampa på styrenheten att funktionen inte längre är aktiv.

SLOD-funktion – öppna lastbilsdörrarna på ett säkert sätt
Tack vare SLOD-funktionen kan personalen öppna de bakre lastbilsdörrarna utan risk för att falla ned från lastbryggan. Avgörande pluspoäng för säkerheten. Alla rörelser som lastbryggan gör vid den här funktionen kontrolleras med enbart en knapp. Enkel och effektiv.

X-TRA Tyst

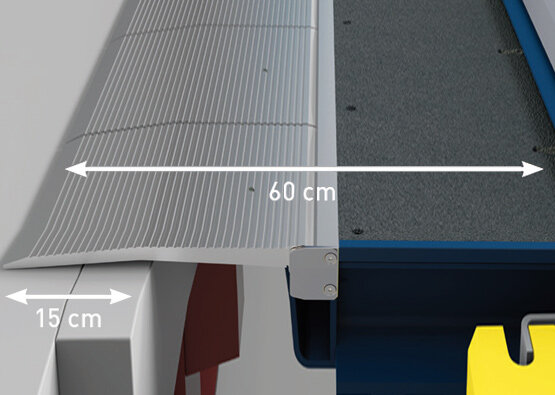

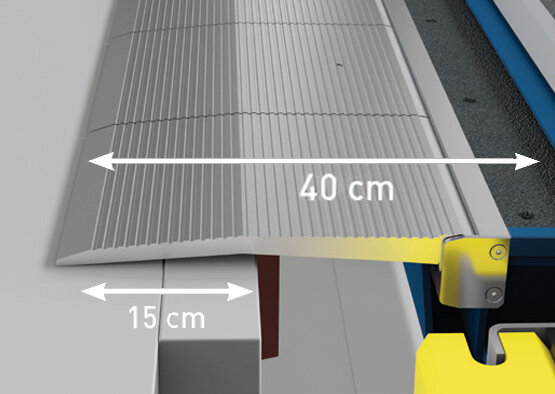

Alu-Slide – Mjuk övergång mellan lastbil och lastbrygga. Segmenten är gjorda av extra fast aluminium vilket innebär att övergången från teleskopläppen till lastbilen är säker. Detta är extra skonsamt mot transportgods och gaffeltruck, inte minst för gaffeltruckföraren, som får en mer ergonomisk arbetsmiljö och lägre belastning på sin rygg. Dessutom är bullernivån betydligt lägre. Aluminiumsegmenten ger en större avlastningsyta vilket ökar säkerheten och reducerar risken att bryggan ska halka bort från lastbilen.

Silence Plus – Håller bullernivån nere
Den nya valfria ytbehandlingen EVO-X reducerar ljudnivån upp till 85 %! Den enorma reduceringen av ljud som uppstår när någon använder bryggan är verifierad av oberoende källor (bl.a. TÜV Nord). Även bryggans anti-halk- och hållbarhetsegenskaper överträffar jämförbara produkter.

ISOPLUS-paket som tillval. Tack vare att konstruktionen är komplett isolerad stoppas kalluft från att smita in under lastbryggan, vilket motverkar en kall brygga. ISOPLUS-paket med isolerad och inkapslad konstruktion

RAL-standardfärger för lastbryggor
RAL 5010
RAL 7016
RAL 9005

BRANSCHLEDANDE NÄR DET GÄLLER SÄKERHET, EFFEKTIVITET OCH SAMMANKOPPLINGSMÖJLIGHETER.

Alu-Slide

EVO-X lastbrygga med iQ-Slide-princip. Den intelligenta teleskopläppen följer lastbilen. Lastsituationen är
säker.

iQ-Slide och Silence Plus

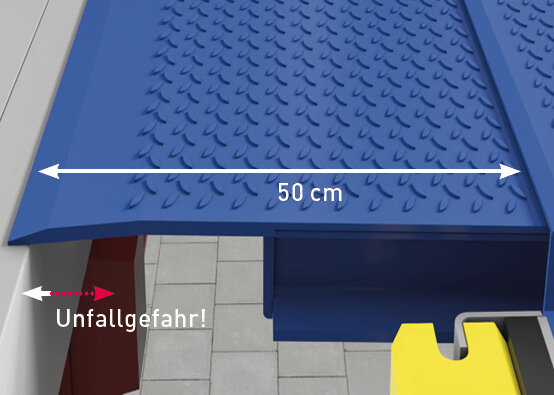

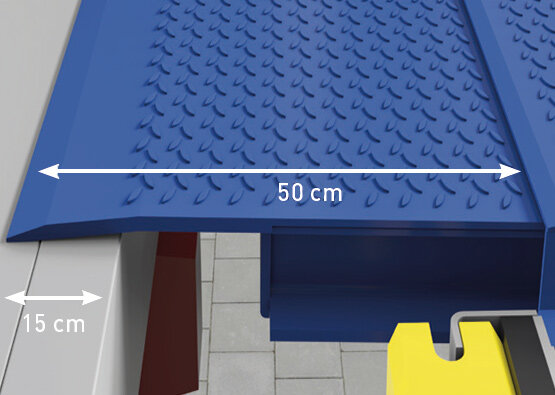

Standardlastbrygga utan iQ-Slide-princip, standardteleskopläpp utan varning. Lastsituationen är kritisk.

X-TRA Tyst
Alu-Slide – Mjuk övergång mellan lastbil och lastbrygga. Segmenten är gjorda av extra fast aluminium vilket innebär att övergången från teleskopläppen till lastbilen är säker. Detta är extra skonsamt mot transportgods och gaffeltruck, inte minst för gaffeltruckföraren, som får en mer ergonomisk arbetsmiljö och lägre belastning på sin rygg. Dessutom är bullernivån betydligt lägre. Aluminiumsegmenten ger en större avlastningsyta vilket ökar säkerheten och reducerar risken att bryggan ska halka bort från lastbilen..

X-TRA EFFEKTIVITET

QuickDock-funktion – Keep it simple
Den enklaste och snabbaste styrningen av en lastbrygga: styr läppen med enbart en knapp. Snabbare och enklare går det inte att få. Använd QuickDock-knappen för att styra din EVO-X precist och säkert. Upphöjning och utmatning av läppen sker med dödmansgrepp-tryckning.

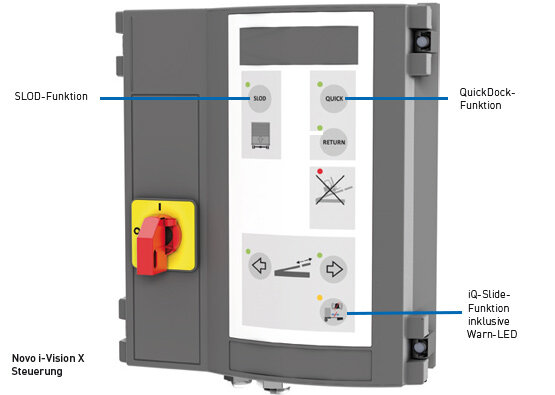

Styrning och kontroll – Novo-i-Vision X

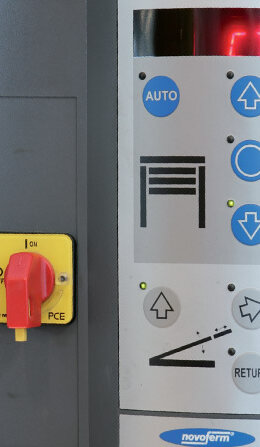

Styrningen av lastbryggan sker med styrenheten Novo-i-Vision X, som ingår i leveransen. Utöver toppmodern miljövänlig teknik, har detta styrsystem unika funktioner som:

Strömsparläge som kräver över 70 % lägre energiförbrukning
Användarvägledning via LED
QuickDock-funktion
SLOD-funktion
iQ-Slide-funktion med signalton
Display för underhållsintervall
IP65- och RoHS-konform

Novo i-Vision X-kontroll

X-TRA UPPKOPPLINGSMÖJLIGHETER

Logistik 4.0 on board
När som helst, var som helst, oavsett system. Oavsett om det gäller aktuell status, hur lång tid den senaste lastningen tog, hur ofta en kaj används i snitt, underhållsstatus, och mycket mer, så kan du alltid hålla dig uppdaterad med EVO X..

Top Performance
Med den integrerade Docking-portalen LION 4.0, och de omfattande nya möjligheterna den erbjuder, så utvecklas och förbättras EVO X konstant.

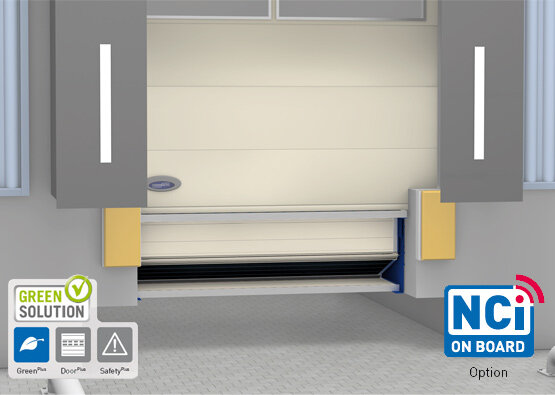

NOVODOCK L730I

ÖVERBLICK ÖVER DINA FÖRDELAR

GreenPLUS-paket med upp till 70 % energibesparing som standard
komplett isolerad och inkapslad konstruktion
de krafter som uppstår vid lastning leds ner i golvet
helt isolerad, även vid lastning
kan justeras
läppstorlek 500/700/1 000 mm
45 mm isolering
DoorPLUS-paket som tillval
NCI on board
Green-Solution-produkt

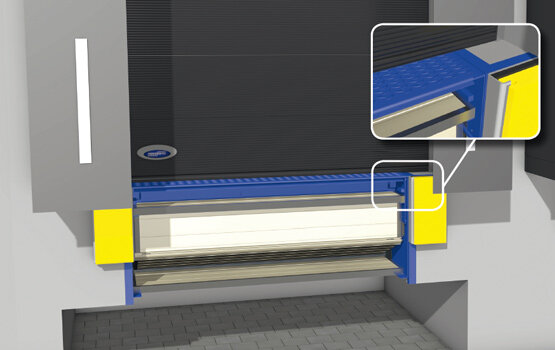

PRODUKTDETALJER NOVODOCK L730I FÖR STANDARDINSTALLATIONSGROPAR

Inte enbart för kylrum
Ingen annan lastningslösning erbjuder alla dessa fördelar i ett paket. Ständigt stigande energikostnader, i kombination med det låga priset, gör denna intelligenta lösning intressant för alla uppvärmda eller nedkylda lager.

Hållbarhet och energibesparingar
GreenPLUS-paketet finns som standard och det garanterar att återvinningsbara material används. Tack vare strömsparläget sparar du in upp till 70 % av energikostnader med L730i, jämfört med andra vanliga lösningar. Med detta gör systemet, och du, ett viktigt bidrag till att förminska CO2-utsläpp.

Ökad effektivitet genom automatisering
Med DoorPLUS-paketet kan alla delar av systemet styras från en enhet: lastbryggor, elektriska takskjutportar, uppblåsbara porttätningar, samt extrautrustning som trafikljus och belysning. Tack vare en användarvägledning med LED-lampor kan felaktig användning undvikas vilket även innebär en minskad risk för olyckor. AutoDock-funktionen styr alla sammankopplade produkter säkert tillbaka till viloläget, vilket betyder ökad effektivitet.

Framtiden är redan on board
Novoferm Communication Interface (NCI) förser dig med över 50 viktiga parametrar. LION 4.0 ger dig de data du behöver för att kunna göra all lastning ännu mer effektiv.

STUDIER BEKRÄFTAR ENERGIBESPARING

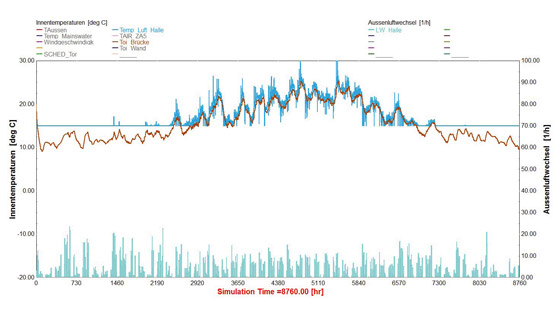

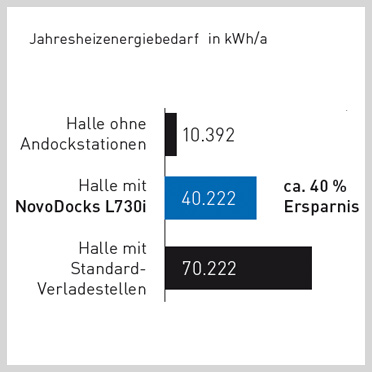

Undersökning av energieffektiviteten av NovoDock L730i jämfört med andra vanliga lastbryggor av professor Klaus Sommer från tekniska universitetet i Köln.

Värmeenergibehoven minskas med 40 %.
Genom att sammankoppla beprövade mjukvarusystem som TRNSYS och TRNFLOW kan man simulera värme- och luftströmningar genom byggnader på ett realistiskt sätt. Studien visar hur värmeflödet fungerar i logistikhallar och hur inkapslingen av lastbryggan påverkar energieffektiviteten för systemet.

För beräkning görs följande antaganden:

logistikhall av modern standard, rumstemperatur på 15 °C
fyra lastningar per lastkaj och dag, fem dagar i veckan
i 75 % av fallen pågår lastning på båda sidor samtidigt
genomsnittlig tid per lastning: 30 min

KONTROLLSERIE:

Värmeenergiförbrukning per år i kWh/a

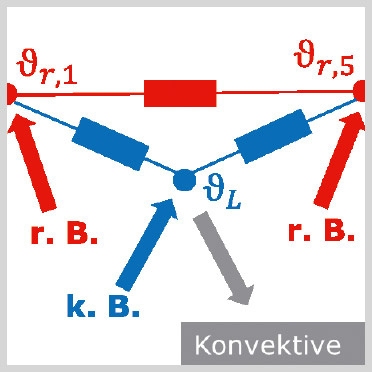

Beräkning värmeöverföring

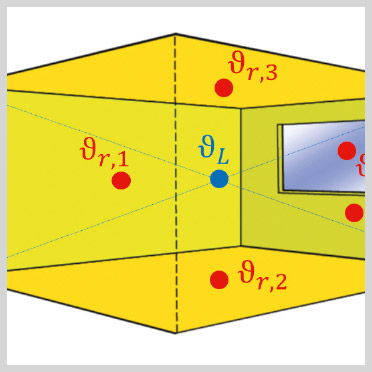

Beräkning yt- och rumstemperatur

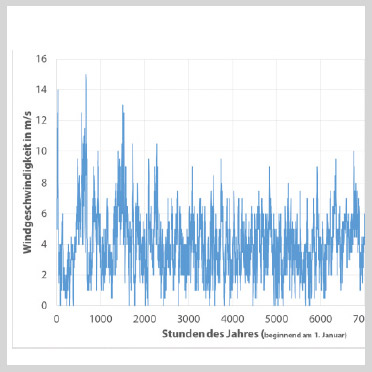

Väderdata för Potsdam som referensort

DEN IDEALA ISO-LASTKAJEN

Den unika utformningen av NovoDock L730i säkerställer att lastkajen är isolerad på bästa möjliga sätt. Under lastningsprocessen stoppas kalluft från att smita in under lastbryggan, vilket motverkar en kall brygga.

FÖR LAGER MED TEMPERATURKRAV

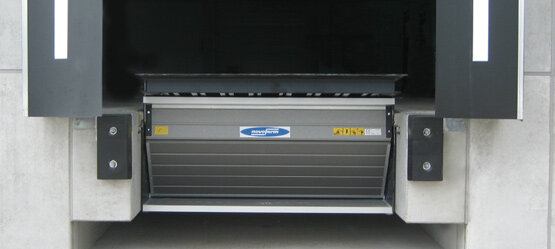

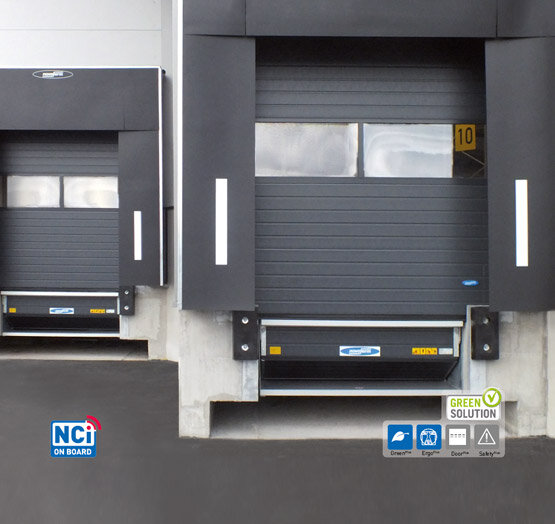

NovoDock L730i i drift

NovoDock L730i stängd

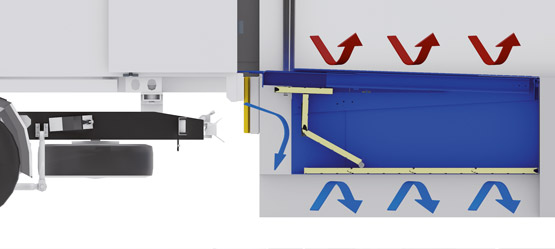

Tvärsnitt av lastsituation

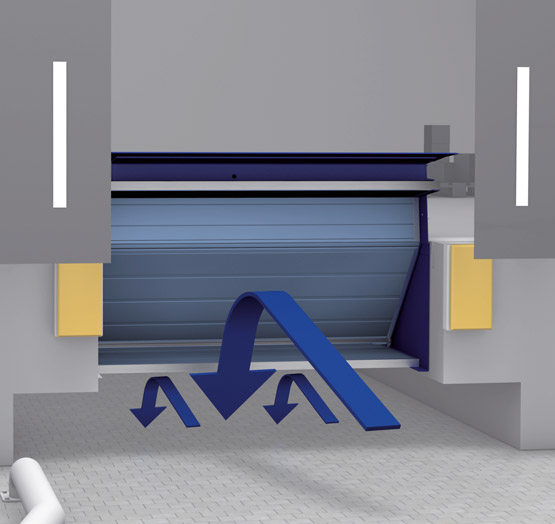

Bilden illustrerar en typisk lastningssituation med NovoDock L730i. Utväxling av temperaturer förhindras. Vädret hålls kvar utomhus och inomhustemperaturen hålls konstant.

NovoDock L730i öppen

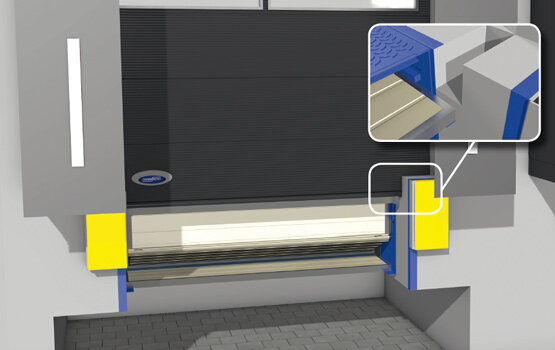

NOVODOCK L730I FÖR ISO-INSTALLATIONSGROPAR

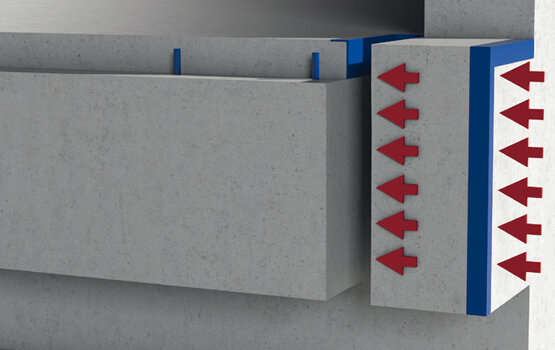

Eftersom det går att mata accelerationskrafterna direkt in i byggnadens basplåt är det mycket enklare att utforma installationsgropen i jämförelse med traditionella ISO-lastkajer.

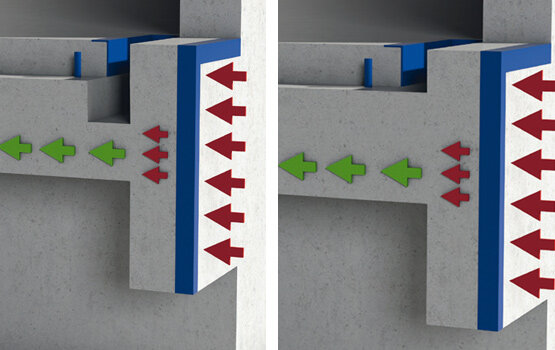

FÖRDELAR JÄMFÖRT MED EN VANLIG ISO-LASTKAJ

Detaljer	NovoDock L730i	vanliga ISO-lastkajer
Gropförberedelse	enkel	arbetsintensiv
Justerbar	alltid möjligt	enbart vid öppen
Isolering	alltid garanterad	ej garanterad
GreenPLUS-paket	upp till 70 % lägre energiförbrukning	ej tillgängligt
DoorPLUS-paket	port, lastbrygga, TAD och utrustning styrs via en kontrollpanel	ej tillgängligt, diverse kontrollpaneler nödvändiga
Accelerationskrafter	matas direkt in i basplåten	kostsamma, massiva frostskydd nödvändiga

NovoDock L730i
ISO-installationsgropar / standardinstallationsgropar

Vanliga ISO-lastkajer. Kostsamma och massiva frostskydd nödvändiga

TEKNISKA DATA

Produktdetaljer	L730i ISO	L730i Standard L530
med läpp	●	●
med vikläpp l
ISO-Dock	●	●
Tillvalspaket
Green^PLUS	●	●
Green^SLOD
Iso^PLUS
Door^PLUS	❍	❍
Safety^PLUS	❍	❍
Nominell belastning enligt EN 1398 i kN	60	60
Nominella längder (NL) i mm	2000, 2500, 3000	2000, 2500, 3000
Nominell bredd i mm	2000, 2250	2000, 2250
Bygghöjd
600 mm
700 mm/725 mm¹
800 mm /830 mm²	till 3000 mm (NL)	till 3000 mm (NL)
900 mm/1200 mm³	vid 3000 mm (NL)	vid 3000 mm (NL)
Teleskop-/vikläppslängd i mm	● 700/❍ 1000	● 500/❍ 700/❍ 1000
Spänningstillförsel	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A
Skyddsklass	IP 65	IP 65
Motoreffekt i kW	max. 1,5	max. 1,5 max. 1,5
Konstruktionsdetaljer
Plattformens tårplåt i mm	8/10	8/10
Teleskop-/vikläpp tårplåt i mm	12/14	12/14
verbryggande värden uppåt / nedåt (teleskopläpp 1 000 mm)
Nominell längd 2000, bygghöjd 600
Nominell längd 2000, bygghöjd 700 /725¹/830²	350 (400)/370 (400)	320/340⁴
Nominell längd 2250, bygghöjd 600
Nominell längd 2500, bygghöjd 600
Nominell längd 2500, bygghöjd 700 /725¹/830²	400 (430)/370 (370)	370/310⁴
Nominell längd 2750, bygghöjd 600
Nominell längd 2750, bygghöjd 700
Nominell längd 3000, bygghöjd 600
Nominell längd 3000, bygghöjd 700/725¹/830²	340 (370)/330 (350)	310/310⁴
Nominell längd 3000, bygghöjd 800 /900²	400 (430)/370 (400)	370/350⁴
Nominell längd 3500, bygghöjd 800
Nominell längd 3500, bygghöjd 900/1200³
Nominell längd 4000, bygghöjd 900/1200³
Nominell längd 4500, bygghöjd 900/1200³
Nominell längd 5000, bygghöjd 1200
maximalt tillåten lutning enligt EN 1398	12,5 %	12,5 %
Kontroll	Novo i-Vision	Novo i-Vision
Novo i-Vision-modell	● TA / ❍ TAD	● TA / ❍ TAD
Novoferm Communication Interface (NCI)	●	●
Färger
RAL 5010 (gentianblå)	●	●
RAL 7016 (antracitgrå)	●	●
RAL 9005 (svart)	●	●
Ytterligare RAL-färgtoner	❍	❍
förzinkad	❍	❍
Teckenförklaring:
● Standard
❍ Teckenförklaring:
¹⁾ enbart P1320
²⁾ enbart L730i
³⁾ enbart VL6020
⁴⁾ teleskopläpp 700/1000 som för L730i ISO

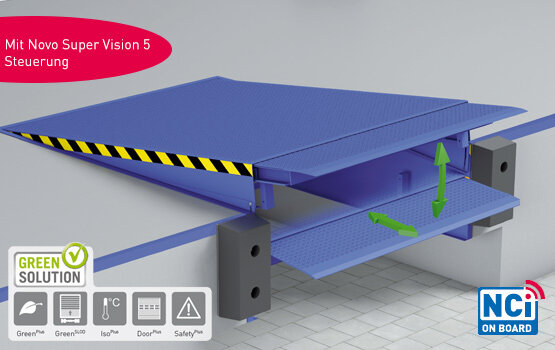

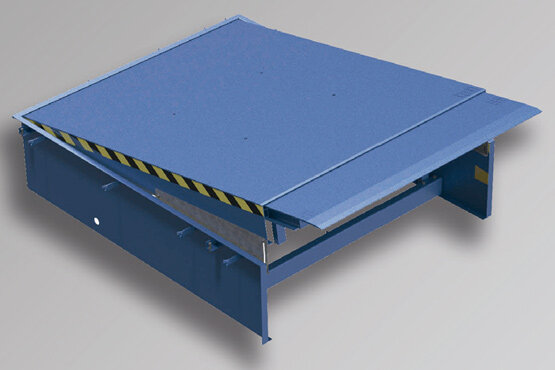

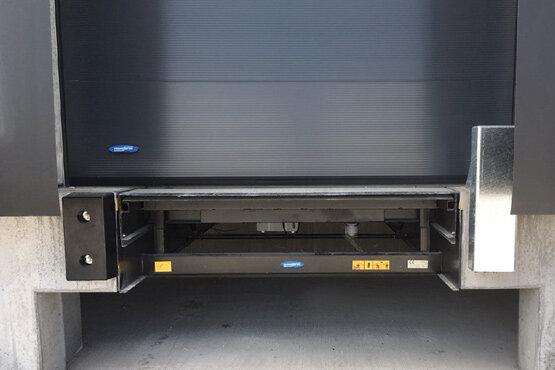

NOVODOCK L530

ÖVERBLICK ÖVER DINA FÖRDELAR

NovoSmart Drive-motorsystem
SLOD-funktion förhindrar olyckor (tillval)
Green-Solution-produkt
upp till 70 % mindre energiförbrukning
robust stålkonstruktion
snabb montering tack vare Z-ram
Tillvalspaket för individuell konfiguration
NCI on board (tillval)

PRODUKTDETALJER NOVODOCK L530

HYDRAULISK LASTBRYGGA MED LÄPP FÖR KUNDER MED HÖGA KRAV

NovoDock L530 är optimerad för en marknad med ökande krav, och kombinerar fördelar från olika system. Den hydrauliska lastbryggan med teleskopläpp är extra robust och utrustad med toppmodern styrteknologi för effektiv lastning.

Med NovoSmart Drive-motorsystem får du enkel och effektiv styrning, och låg energiförbrukning.

TEKNISKA DATA

TEKNISKA DATA	NovoDock L530
med läpp	●
Tillvalspaket
Green^PLUS	❍
Green^SLOD	❍
Iso^PLUS	❍
Door^PLUS	❍
Safety^PLUS	❍
Nominell belastning enligt EN 1398	60 kN
Nominella längder (NL) i mm	2000, 2500, 3000
Nominell bredd	1750, 2000, 2250, 2400 mm
Bygghöjd 600 mm	bis 3000 mm (NL)
Bygghöjd 700 mm/725 mm¹	till 3000 mm (NL)
Teleskop-/vikläppslängd i mm	● 500/❍ 1000
Spänningstillförsel	3 N~ 400 V/50 Hz/16 A
Skyddsklass	IP 65
Motoreffekt	max. 1,5 kW
Konstruktionsdetaljer
Plattformens tårplåt i mm	8/10
Teleskop-/vikläpp tårplåt i mm	12/14
Överbryggande värden uppåt / nedåt (teleskopläpp 1 000 mm)
Nominell längd 2000, Bygghöjd 600	330 (405)/300 (315)
Nominell längd 2000, Bygghöjd 700 /725¹ /830²	360 (440)/400 (435)
Nominell längd 2500, Bygghöjd 600	430 (500)/290 (280)
Nominell längd 2500, Bygghöjd 700 /725¹ /830²	470 (540)/370 (390)
Nominell längd 3000, Bygghöjd 600	420 (475)/270 (260)
Nominell längd 3000, Bygghöjd 700 /725¹ /830²	480 (565)/400 (390)
maximalt tillåten lutning enligt EN 1398	12,5 %
Kontroll	Novo SuperVision 5
Novo i-Vision-modell	❍ TA / ❍ TAD
Novoferm Communication Interface (NCI)	❍
Färger
RAL 5010 (gentianblå)	●
RAL 7016 (antracitgrå)	●
RAL 9005 (svart)	●
Ytterligare RAL-färgtoner	❍
förzinkad	❍
Teckenförklaring::
● Standard
❍ Tillval
¹⁾ enbart P1320
²⁾ enbart L730i
³⁾ enbart VL6020
⁴⁾ teleskopläpp 700/1000 som för L730i ISO

STANDARDFÄRGER FÖR LASTBRYGGOR

RAL-FÄRGER
RAL 5010
RAL 7016
RAL 9005

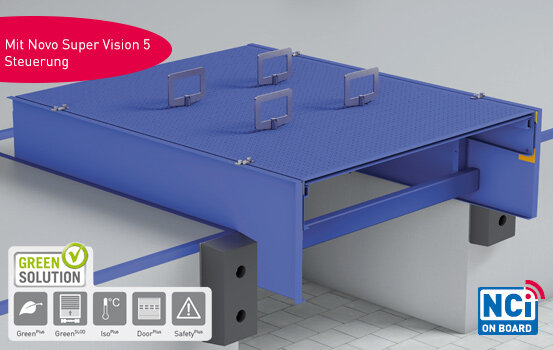

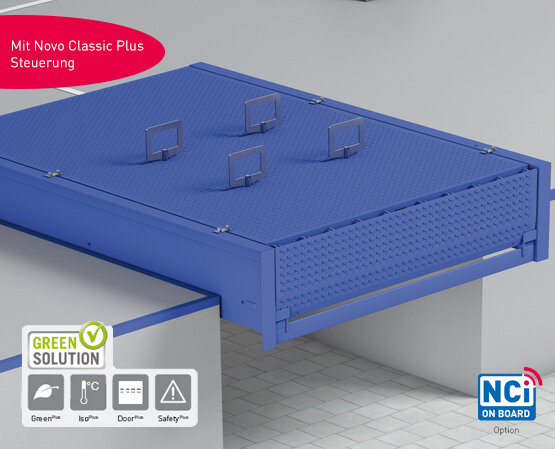

NOVODOCK L530R

ÖVERBLICK ÖVER DINA FÖRDELAR

NovoSmart Drive-motorsystem
SLOD-funktion förhindrar olyckor (tillval)
Green-Solution-produkt
upp till 70 % mindre energiförbrukning
robust stålkonstruktion
går snabbt att byta ut tack vare speciell Z-ram
Tillvalspaket för individuell konfiguration
NCI on board (tillval)

PRODUKTDETALJER NOVODOCK L530R

HYDRAULISK LASTBRYGGA MED TELESKOPLÄPP SOM ERSÄTTNINGSLÖSNING

NovoDock L530R är speciellt utvecklad som ett ersättningssystem och det kombinerar fördelar från olika system. Den hydrauliska lastbryggan med teleskopläpp är extra robust och utrustad med toppmodern styrteknologi för effektiv lastning. Med NovoSmart Drive-motorsystem får du enkel och effektiv styrning, och låg energiförbrukning.

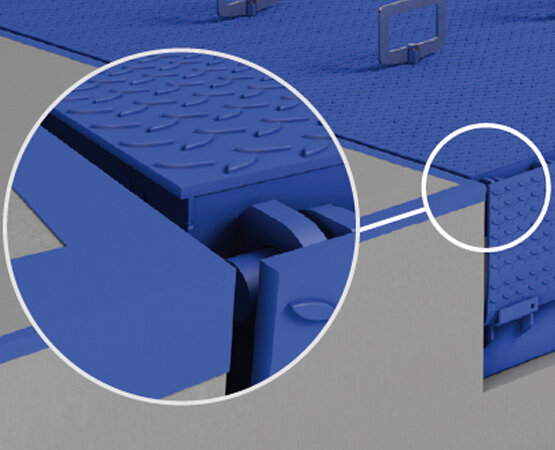

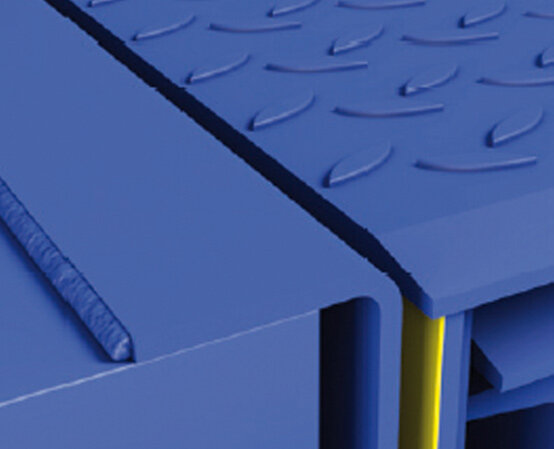

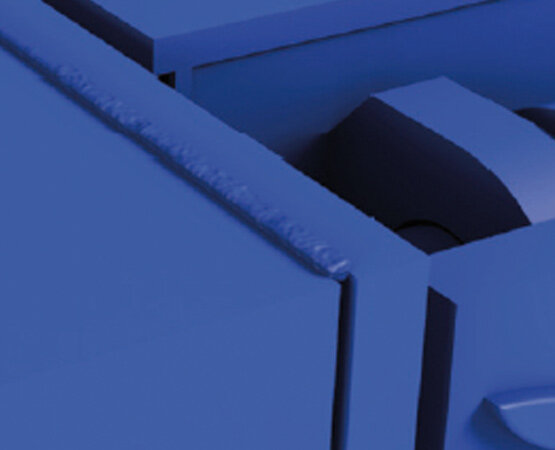

Z-ram GZ i närbild

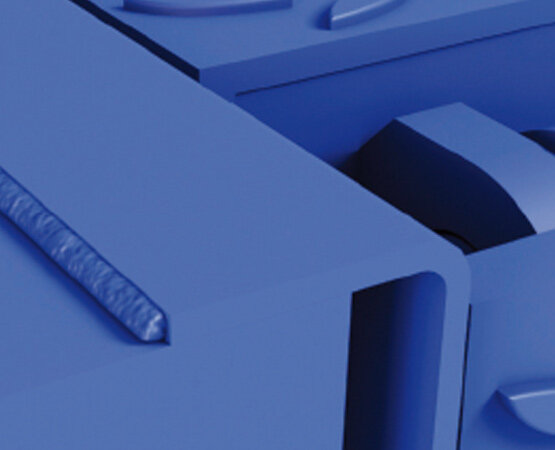

Z-ram AZ i närbild

Z-ram FZ i närbild

TEKNISKA DATA

Produktdetaljer	NovoDock L530R
med läpp	●
Tillvalspaket
Green^PLUS	❍
Green^SLOD	❍
Iso^PLUS	❍
Door^PLUS	❍
Safety^PLUS	❍
Nominell belastning enligt EN 1398	60 kN
Nominella längder (NL) i mm	2000, 2500, 2750, 3000
Nominell bredd	1710, 1750, 1960, 2000, 2060, 2100, 2160, 2200, 2250
Bygghöjd 600 mm	till 3000 mm (NL)
Bygghöjd 700 mm/725 mm¹	till 3000 mm (NL)
Teleskop-/vikläppslängd i mm	● 500/❍ 1000
Spänningstillförsel	3 N~ 400 V/50 Hz/16 A
Skyddsklass	IP 65
Motoreffekt	max. 1,5 kW
Konstruktionsdetaljer
Plattformens tårplåt i mm	8/10
Teleskop-/vikläpp tårplåt i mm	12/14
Överbryggande värden uppåt / nedåt (teleskopläpp 1 000 mm)
Nominell längd 2000, bygghöjd 600	330 (405)/300 (315)
Nominell längd 2000, bygghöjd 700 /725¹ /830²	360 (440)/400 (435)
Nominell längd 2500, bygghöjd 600	430 (500)/290 (280)
Nominell längd 2500, bygghöjd 700 /725¹ /830²	470 (540)/370 (390)
Nominell längd 2750, bygghöjd 600	400 (500)/270 (270)
Nominell längd 2750, bygghöjd 700	400 (530)/350 (370)
Nominell längd 3000, bygghöjd 600	420 (475)/270 (260)
Nominell längd 3000, bygghöjd 700 /725¹ /830²	480 (565)/400 (390)
maximalt tillåten lutning enligt EN 1398	12,5 %
Kontroll	Novo SuperVision 5
Novo i-Vision-modell	❍ TA / ❍ TAD
Novoferm Communication Interface (NCI)	❍
Färger
RAL 5010 (gentianblå)	●
RAL 7016 (antracitgrå)	●
RAL 9005 (svart)	●
weitere RAL-Farbtöne	❍
förzinkad	❍
Teckenförklaring:
● Standard
❍ Tillval
¹⁾ enbart P1320
²⁾ enbart L730i
³⁾ enbart VL6020
⁴⁾teleskopläpp 700/1000 som för L730i ISO

STANDARDFÄRGER FÖR LASTBRYGGOR

RAL-Färger
RAL 5010
RAL 7016
RAL 9005

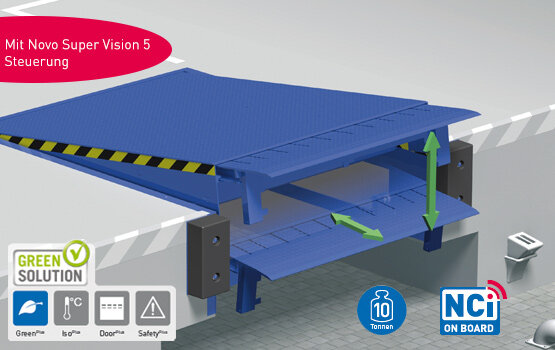

NOVODOCK L550I

ÖVERBLICK ÖVER DINA FÖRDELAR

GreenPLUS-paket med upp till 70 % energibesparing som standard
Novo i-Vision-styrning
NCI on board
robust stålkonstruktion
tack vare en högra dynamisk bärkraft på 100 kN
speciellt avsedd för tung transport
Green-Solution-produkt
Tillvalspaket för individuell konfiguration

PRODUKTDETALJER NOVODOCK L550I

HYDRAULISKA LASTBRYGGOR MED TELESKOPLÄPP

NovoDock L550i är utvecklat speciellt för tunga transporter. Den hydrauliska lastbryggan med teleskopläpp har en extra robust konstruktion av stål och den är utrustad med toppmodern styrteknologi för effektiv lastning. I likhet med alla produkter med GreenPlus-paket används material som uppfyller rådande miljöstandarder och som är extremt energisnåla, vilket bidrar till minskade CO2-utsläpp.

RAL-standardfärger för lastbryggor:
RAL 5010
RAL 7016
RAL 9005

TEKNISKA DATA

Produktdetaljer	NovoDock L550i
med läpp	●
Tillvalspaket
Green^PLUS	●
Green^SLOD
Iso^PLUS	❍
Door^PLUS	❍
Safety^PLUS	❍
Nominell belastning enligt EN 1398	100 kN
Nominella längder (NL) i mm	2000, 2500, 3000, 3500, 4000, 4500
Nominell bredd	2000, 2250, 2400 mm
Bygghöjd
700 mm/725 mm¹	till 2500 mm (NL)
800 mm/830 mm²	vid 3000 mm (NL)
900 mm/1200 mm³	från 3500 mm (NL)
Teleskop-/vikläppslängd i mm	● 500
Spänningstillförsel	3 N~ 400 V/50 Hz/16 A
Skyddsklass	IP 65
Motoreffekt	max. 1,5 kW
Konstruktionsdetaljer
Plattformens tårplåt i mm	10/12
Teleskop-/vikläpp tårplåt i mm	15/17
Överbryggande värden uppåt / nedåt (teleskopläpp 1 000 mm)
Nominell längd 2500, Bygghöjd 700 /725¹	300/400
Nominell längd 3000, Bygghöjd 800/900²	370/400
Nominell längd 3500, Bygghöjd 900/1200³	450/400
Nominell längd 4000, Bygghöjd 900/1200³	450/400
Nominell längd 4500, Bygghöjd 900/1200³	450/400
maximalt tillåten lutning enligt EN 1398	12,5 %
Kontroll	Novo iVision
Novo i-Vision-modell	● TA / ❍ TAD
Novoferm Communication Interface (NCI)	●
Färger
RAL 5010 (gentianblå)	●
RAL 7016 (antracitgrå)	●
RAL 9005 (svart)	●
Ytterligare RAL-färgtoner	❍
förzinkad	❍
Teckenförklaring:
● Standard
❍ Tillval
¹⁾ enbart P1320
²⁾ enbart L730i
³⁾ enbart VL6020
⁴⁾teleskopläpp 700/1000 som för L730i ISO

HYDRAULISKA LASTBRYGGOR MED TELESKOPLÄPP MED STÅLPLATTFORM

Tack vare en stålplattform kan NovoDock P1530 installeras framför byggnaden och användas som lastningssluss. Den hydrauliska lastbryggan med teleskopläpp är extra robust och utrustad med toppmodern styrteknologi för effektiv lastning.

Med NovoSmart Drive-motorsystem får du enkel och effektiv styrning, och låg energiförbrukning.

NOVODOCK P1530

ÖVERBLICK ÖVER DINA FÖRDELAR

GreenPLUS-paket med upp till 70 % energibesparing som tillval
NovoSmart Drive-motorsystem
SLOD-funktion förhindrar olyckor (tillval)
Tillvalspaket för individuell konfiguration
robust stålkonstruktion
stödben med inställbar höjd

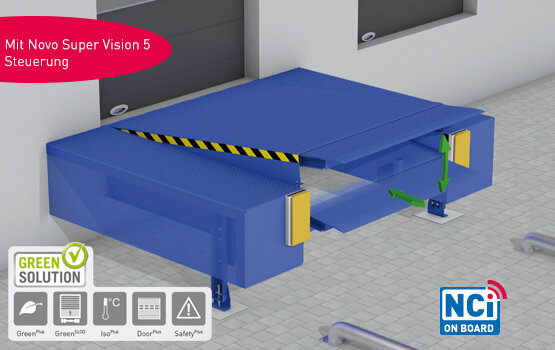

PRODUKTDETALJER NOVODOCK P1530

Vinklad konstruktion
(90°, 75°, 60°, 45°, 105°, 120°, 135°)

TEKNISKA DATA

Produktdetaljer	NovoDock P1530
med läpp	●
Tillvalspaket
Green^PLUS	❍
Green^SLOD	❍
Iso^PLUS	❍
Door^PLUS	❍
Safety^PLUS	❍
Nominell belastning enligt EN 1398	60 kN
Nominella längder (NL) i mm	2000, 2440 (2500), 3000
Nominell bredd	2000, 2200, 2250
Bygghöjd
700 mm/725 mm¹	till 3000 mm (NL)
Teleskop-/vikläppslängd i mm	● 500/❍ 1000
Spänningstillförsel	3 N~ 400 V/50 Hz/16 A
Skyddsklass	IP 65
Motoreffekt	max. 1,5 kW
Konstruktionsdetaljer
Plattformens tårplåt i mm	8/10
Teleskop-/vikläpp tårplåt i mm	12/14
Överbryggande värden uppåt / nedåt (teleskopläpp 1 000 mm)
Nominell längd 2000, Bygghöjd 700 /725¹ /830²	360 (460) / 380 (430)
Nominell längd 2500, Bygghöjd 700 /725¹ /830²	470 (590) / 350 (390)
Nominell längd 3000, Bygghöjd 700 /725¹ /830²	480 (590) / 400 (380)
maximalt tillåten lutning enligt EN 1398	12,5 %
Kontroll	Novo SuperVision 5
Novo i-Vision-modell	❍ TA / ❍ TAD
Novoferm Communication Interface (NCI)	❍
Färger
RAL 5010 (gentianblå)	●
RAL 7016 (antracitgrå)	●
RAL 9005 (svart)	●
Ytterligare RAL-färgtoner	❍
förzinkad	❍
Teckenförklaring:
● Standard
❍ Tillval
¹⁾ enbart P1320
²⁾ enbart L730i
³⁾ enbart VL6020
⁴⁾teleskopläpp 700/1000 som för L730i ISO

STANDARDFÄRGER FÖR LASTBRYGGOR

RAL-FÄRGER
RAL 5010
RAL 7016
RAL 9005

HYDRAULISKA KOMBILASTBRYGGOR MED TELESKOPLÄPP

NovoDock VL6020 är utvecklad för flexibel användning. Förutom de vanliga fördelarna med en vanlig lastbrygga, det vill säga toppmodern styrning och hydraulik, erbjuder denna konstruktion även möjligheten för avlastning från mindre transportfordon. Allt i en laststation.

Styrningen av lastbryggan sker via en styrenhet med fem knappar, som levereras med systemet. I normalposition kan lastning ske från lastbil. Styrningen kan dynamisk ställas om till transportläget med en bärkraft på 20 kN. När detta sker så fälls enbart den 1 200 mm breda teleskopläppen som sitter i mitten ut. Med detta sker enbart en mycket liten kraftöverföring (max 50 kg) till det mindre transportfordonet.

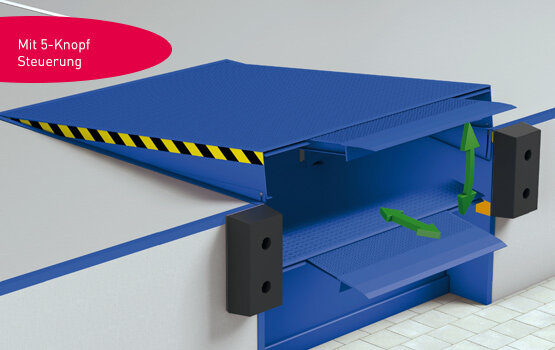

NOVODOCK VL6020

ÖVERBLICK ÖVER DINA FÖRDELAR

tredelad teleskopläpp
flexibel laststation
robust stålkonstruktion

PRODUKTDETALJER NOVODOCK VL6020

TEKNISKA DATA

Produktdetaljer	NovoDock VL6020
med läpp	●
Tillvalspaket
Nominell belastning enligt EN 1398	60/20 kN
Nominella längder (NL) i mm	3500, 4000, 4500, 5000
Nominell bredd i mm	2000
Bygghöjd
900 mm/1200 mm³	till 5000 mm (NL)
Teleskop-/vikläppslängd i mm	● 500 / ❍ 1000
Spänningstillförsel	3 N~ 400 V/50 Hz/16 A
Skyddsklass	IP 54
Motoreffekt	max. 1,5 kW
Konstruktionsdetaljer
Plattformens tårplåt i mm	8/10
Teleskop-/vikläpp tårplåt i mm	15/17
Överbryggande värden uppåt / nedåt (teleskopläpp 1 000 mm)
Nominell längd 3500, bygghöjd 900 /1200³	400 / 600
Nominell längd 4000, bygghöjd 900 /1200³	400 / 650
Nominell längd 4500, bygghöjd 900 /1200³	400 / 750
Nominell längd 5000, bygghöjd 1200³	400 / 775
maximalt tillåten lutning enligt EN 1398	12,5 %
Kontroll	styrning med fem knappar
Färger
RAL 5010 (gentianblå)	●
RAL 7016 (antracitgrå)	●
RAL 9005 (svart)	●
Ytterligare RAL-färgtoner	❍
förzinkad	❍
Teckenförklaring::
● Standard
❍ Tillval
¹⁾ enbart P1320
²⁾ enbart L730i
³⁾ enbart VL6020
⁴⁾teleskopläpp 700/1000 som för L730i ISO

STANDARDFÄRGER FÖR LASTBRYGGOR

RAL-FÄRGER
RAL 5010
RAL 7016
RAL 9005

HYDRAULISKA LASTBRYGGOR MED TELESKOPLÄPP OCH TRAPPSTEG

StepDocks konstruktion är baserad på NovoDock L530 respektive P1530. Denna lastbrygga står i en vinkel nedåt i viloläget och den har recesser på sidorna för lastbilsdörrar.
När denna är konstruerad för NovoDock P1530 med plattform, har denna ett steg i plattformen.

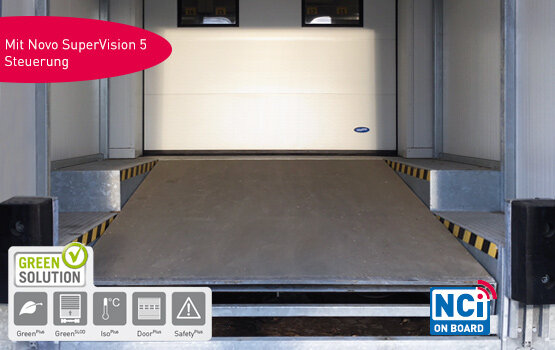

STEPDOCK

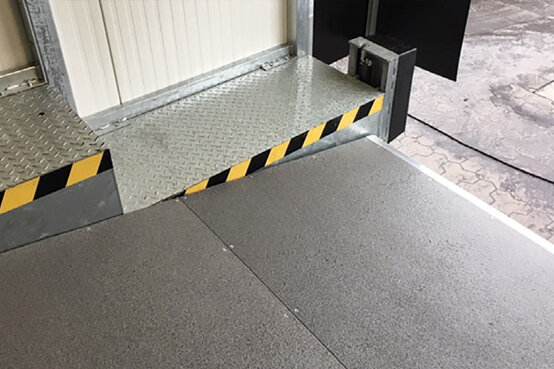

StepDock är utvecklad så att en lastbil kan docka med stängda dörrar. De bakre dörrarna öppnas alltså först när lastbilen står i rätt position, och inte redan när lastbilen är på väg in mot lastkajen.

Detta innebär fördelar för exempelvis kylda transporter eller andra situationer där varor måste packas om. Utöver det är systemet perfekt för stöldskydd eller tullverksamhet.

Kombinera detta system med det uppblåsbara porttätningssystemet NovoSeal S620 för en markant sänkning av dina energikostnader och effektivare lastning. Särskilt som en del av ett integrerat lastningssystemet med Novo-i-Vision-kombistyrning.

StepDock med bullerminskningslösningen NC Silence Plus

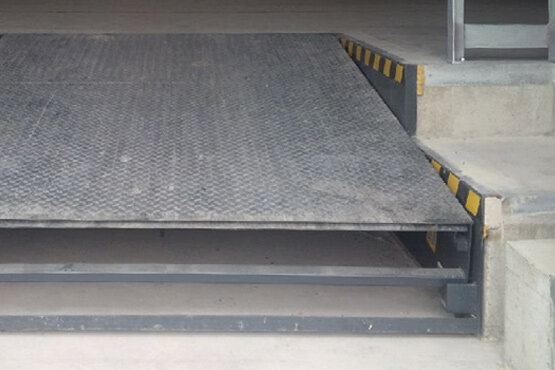

StepDock med NovoDock L530 som grund

HYDRAULISKA LASTBRYGGOR MED VIKLÄPP

Hydrauliska lastbryggor med vikläpp har etablerat sig som normen inom lastningsteknik. Med NovoDock L320 etablerar vi en ny standard. I detta system, som bygger på många års erfarenhet inom branschen, kombinerar vi en robust stålkonstruktion med ny design och toppmodern styrningsteknik. Och självklart använder vi enbart material som lever upp till de senaste miljöstandarderna.

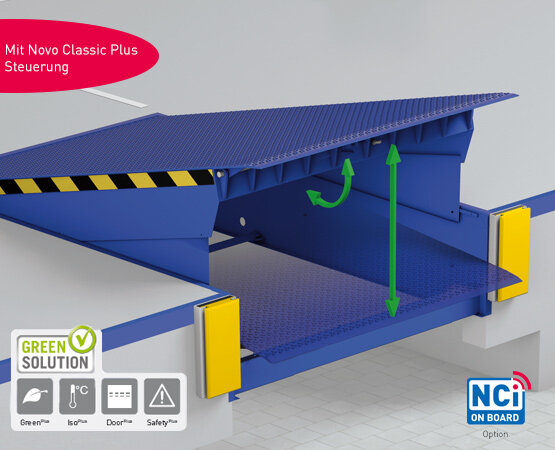

NOVODOCK L320

ÖVERBLICK ÖVER DINA FÖRDELAR

hydrauliska lastbryggor med vikläpp
komplett ny design
ny Z-ramkonstruktion
Tillvalspaket för individuell konfiguration
robust stålkonstruktion
snabb montering

PRODUKTDETALJER NOVODOCK L320

TEKNISKA DATA

Produktdetaljer	NovoDock L320
med vikläpp	●
Tillvalspaket
Green^PLUS	❍
Green^SLOD
Iso^PLUS	❍
Door^PLUS	❍
Safety^PLUS	❍
Nominell belastning enligt EN 1398	60 kN
Nominella längder (NL) i mm	2000, 2500, 2750, 3000
Nominell bredd	2000, 2100, 2250
Bygghöjd 600 mm	bis 3000 mm (NL)
Teleskop-/vikläppslängd i mm	400
Spänningstillförsel	3 N~ 400 V/50 Hz/16 A
Skyddsklass	IP 65
Motoreffekt	max. 0,75 kW
Konstruktionsdetaljer
Plattformens tårplåt i mm	6/8
Teleskop-/vikläpp tårplåt i mm	12/14
Överbryggande värden uppåt / nedåt (teleskopläpp 1 000 mm)
Nominell längd 2000, bygghöjd 600	360/300
Nominell längd 2500, bygghöjd 600	380/270
Nominell längd 2750, bygghöjd 600	390/270
Nominell längd 3000, bygghöjd 600	400/260
maximalt tillåten lutning enligt EN 1398	12,5 %
Kontroll	Novo Classic Plus
Novo i-Vision-modell	❍ HA / ❍ HAD
Novoferm Communication Interface (NCI)	❍
Färger
RAL 5010 (gentianblå)	●
RAL 7016 (antracitgrå)	●
RAL 9005 (svart)	●
Ytterligare RAL-färgtoner	❍
förzinkad	❍
Teckenförklaring:
● Standard
❍ Tillval
¹⁾ enbart P1320
²⁾ enbart L730i
³⁾ enbart VL6020
⁴⁾teleskopläpp 700/1000 som för L730i ISO

HYDRAULISK LASTBRYGGA MED VIKLÄPP SOM ERSÄTTNINGSLÖSNING

Hydrauliska lastbryggor med vikläpp har etablerat sig som normen inom lastningsteknik. NovoDock L320R är speciellt utvecklad som en ersättning för existerande bryggor.

I detta system, som bygger på många års erfarenhet inom branschen, kombinerar vi en konstruktion av stål med ny design och toppmodern styrningsteknik.

NOVODOCK L320R

ÖVERBLICK ÖVER DINA FÖRDELAR

komplett ny design
Tillvalspaket för individuell konfiguration
robust stålkonstruktion
går snabbt att byta ut tack vare speciell Z-ram

PRODUKTDETALJER NOVODOCK L320R

Z-ram GZ i närbild

Z-ram AZ i närbild

Z-ram FZ i närbild

TEKNISKA DATA

Produktdetaljer	NovoDock L320R
med vikläpp	●
Tillvalspaket
Green^PLUS	❍
Green^SLOD
Iso^PLUS	❍
Door^PLUS	❍
Safety^PLUS	❍
Nominell belastning enligt EN 1398	60 kN
Nominella längder (NL)	2000, 2500, 2750, 3000
Nominell bredd i mm	1710, 1750, 1960, 2000, 2060, 2100, 2160, 2200, 2250
Bygghöjd 600 mm	till 3000 mm (NL)
Teleskop-/vikläppslängd i mm	400
Spänningstillförsel	3 N~ 400 V/50 Hz/16 A
Skyddsklass	IP 65
Motoreffekt	max. 0,75 kW
Konstruktionsdetaljer
Plattformens tårplåt i mm	6/8
Teleskop-/vikläpp tårplåt i mm	12/14
Överbryggande värden uppåt / nedåt (teleskopläpp 1 000 mm)
Nominell längd 2000, bygghöjd 600	360/300
Nominell längd 2500, bygghöjd 600	380/270
Nominell längd 2750, bygghöjd 600	390/270
Nominell längd 3000, bygghöjd 600	400/260
maximalt tillåten lutning enligt EN 1398	12,5 %
Kontroll	Novo Classic Plus
Novo i-Vision-modell	❍ HA / ❍ HAD
Novoferm Communication Interface (NCI)	❍
Färger
RAL 5010 (gentianblå)	●
RAL 7016 (antracitgrå)	●
RAL 9005 (svart)	●
Ytterligare RAL-färgtoner	❍
förzinkad	❍
Teckenförklaring:
● Standard
❍ Tillval
¹⁾ enbart P1320
²⁾ enbart L730i
³⁾ enbart VL6020
⁴⁾teleskopläpp 700/1000 som för L730i ISO

HYDRAULISKA LASTBRYGGOR MED VIKLÄPP OPTIMERADE FÖR TRANSPORT

Hydrauliska lastbryggor med vikläpp har etablerat sig som normen inom lastningsteknik. Med NovoDock L320e etablerar vi en ny standard. Den är optimerad för transport och finns tillgänglig i två modeller.

NovoDock L320e ECO har enbart en bakre ram, NovoDock L320e ECOPLUS har däremot en Pit-ram, optimerad för transport. För båda versioner behövs gropen förberedas. Upp till 30 NovoDock L320e-bryggor kan transporteras i en lastbil eller container.

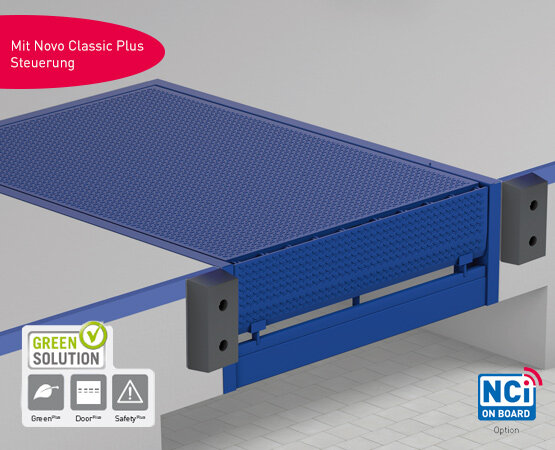

NovoDock L320e

ÖVERBLICK ÖVER DINA FÖRDELAR

hydrauliska lastbryggor med vikläpp optimerade för transport
komplett ny design
Tillvalspaket för individuell konfiguration
robust stålkonstruktion
snabb montering

PRODUKTDETALJER NOVODOCK L320E

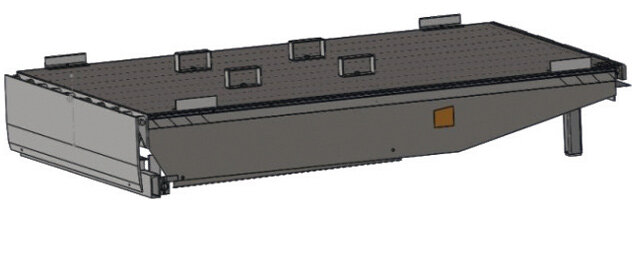

NovoDock L320e ECOPLUS

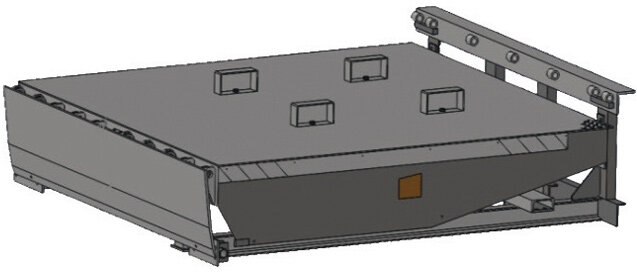

NovoDock L320e ECO

TEKNISKA DATA

Produktdetaljer	NovoDock L320e
med vikläpp	●
Tillvalspaket
Green^PLUS	❍
Green^SLOD
Iso^PLUS
Door^PLUS	❍
Safety^PLUS	❍
Nominell belastning enligt EN 1398	60 kN
Nominella längder (NL) i mm	2000, 2250, 2500, 3000
Nominell bredd i mm	2000
Bygghöjd 600 mm	bis 3000 mm (NL)
Teleskop-/vikläppslängd i mm	400
Spänningstillförsel	3 N~ 400 V/50 Hz/16 A
Skyddsklass	IP 65
Motoreffekt	max. 0,75 kW
Konstruktionsdetaljer
Plattformens tårplåt i mm	6/8
Teleskop-/vikläpp tårplåt i mm	12/14
Överbryggande värden uppåt / nedåt (teleskopläpp 1 000 mm)
Nominell längd 2000, bygghöjd 600	360/270
Nominell längd 2250, bygghöjd 600	360/270
Nominell längd 2500, bygghöjd 600	330/270
Nominell längd 3000, bygghöjd 600	270/270
maximalt tillåten lutning enligt EN 1398	12,5 %
Kontroll	Novo Classic Plus
Novo i-Vision-modell	❍ HA / ❍ HAD
Novoferm Communication Interface (NCI)	❍
Färger
RAL 5010 (gentianblå)	●
RAL 7016 (antracitgrå)	●
RAL 9005 (svart)	●
Ytterligare RAL-färgtoner	❍
förzinkad	❍
Teckenförklaring:
● Standard
❍ Tillval
¹⁾ enbart P1320
²⁾ enbart L730i
³⁾ enbart VL6020
⁴⁾teleskopläpp 700/1000 som för L730i ISO

HYDRAULISKA LASTBRYGGOR MED TELESKOPLÄPP OCH STÅLPLATTFORM

Tack vare en stålplattform kan NovoDock P1320 installeras framför byggnaden och användas som lastningssluss. Med det integrerade styrsystemet Novo Classic Plus är styrningen av bryggan enkel och säker. För NovoDock P1320 är NCI tillgängligt som tillval.

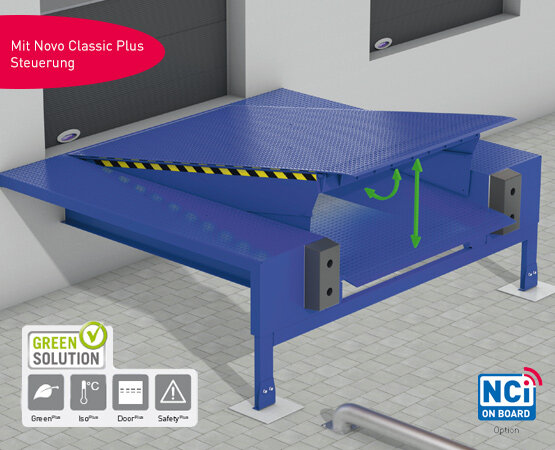

NOVODOCK P1320

ÖVERBLICK ÖVER DINA FÖRDELAR

GreenPLUS-paket med upp till 70 % energibesparing som tillval
komplett ny design
Tillvalspaket för individuell konfiguration
enkel montering
stödben med inställbar höjd

PRODUKTDETALJER NOVODOCK P1320

Vinklad konstruktion
(90°, 75°, 60°, 45°, 105°, 120°, 135°)

TEKNISKA DATA

Produktdetaljer	NovoDock P1320
med vikläpp	●
Tillvalspaket
Green^PLUS	❍
Green^SLOD
Iso^PLUS	❍
Door^PLUS	❍
Safety^PLUS	❍
Nominell belastning enligt EN 1398	60 kN
Nominella längder (NL) i mm	2000, 2440 (2500), 3000
Nominell bredd	2000, 2200, 2250
Bygghöjd 700 mm/725 mm¹	till 3000 mm (NL)
Teleskop-/vikläppslängd i mm	● 400
Spänningstillförsel	3 N~ 400 V/50 Hz/16 A
Skyddsklass	IP 65
Motoreffekt	max. 0,75 kW
Konstruktionsdetaljer
Plattformens tårplåt i mm	6/8
Teleskop-/vikläpp tårplåt i mm	12/14
Överbryggande värden uppåt / nedåt (teleskopläpp 1 000 mm)
Nominell längd 2000, bygghöjd 700 /725¹ /830²	360/320
Nominell längd 2500, bygghöjd 700 /725¹ /830²	380/290
Nominell längd 3000, bygghöjd 700 /725¹ /830²	400/290
maximalt tillåten lutning enligt EN 1398	12,5 %
Kontroll	Novo Classic Plus
Novo i-Vision-modell	❍ HA / ❍ HAD
Novoferm Communication Interface (NCI)	❍
Färger
RAL 5010 (gentianblå)	●
RAL 7016 (antracitgrå)	●
RAL 9005 (svart)	●
Ytterligare RAL-färgtoner	❍
förzinkad	❍
Teckenförklaring:
● Standard
❍ Tillval
¹⁾ enbart P1320
²⁾ enbart L730i
³⁾ enbart VL6020
⁴⁾teleskopläpp 700/1000 som för L730i ISO

STANDARDFÄRGER FÖR LASTBRYGGOR

RAL-FÄRGER
RAL 5010
RAL 7016
RAL 9005

HYDRAULISKA LASTBRYGGOR MED VIKLÄPP OCH HÖGRE BÄRKRAFT

Med det integrerade styrsystemet Novo i-Vision-HA är styrningen av NovoDock L350i med vikläpp enkel och säker. I likhet med alla Green Solution-produkter bidrar NovoDock L 350i till en minskning av CO2-utsläpp och driftskostnader tack vare optimerad energianvändning. Den stabila stålkonstruktionen är oförändrad och NCI förser dig med en avgörande konkurrensfördel gentemot andra lastbryggor med vikläpp som finns på marknaden.

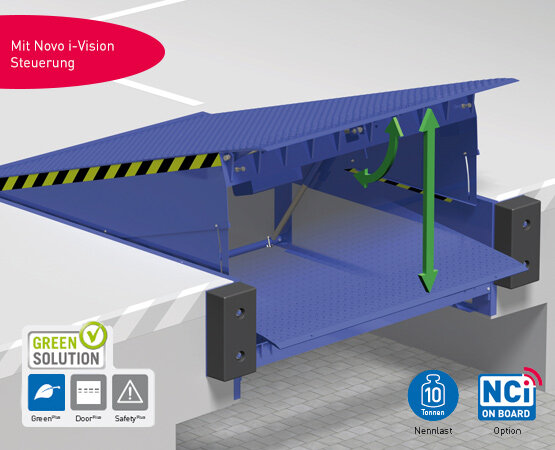

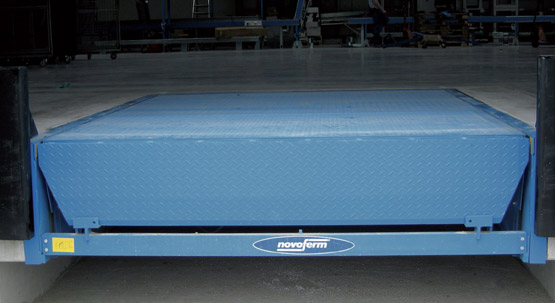

NOVODOCK L350I

ÖVERBLICK ÖVER DINA FÖRDELAR

GreenPLUS-paket med upp till 70 % energibesparing som standard
Green-Solution-produkt
tack vare sin överlägsna bärkraft på 100 kN är den särskilt lämpad för tung transport
Tillvalspaket för individuell konfiguration
robust stålkonstruktion
Novo i-Vision-styrning
autoknapp

PRODUKTDETALJER NOVODOCK L350I

TEKNISKA DATA

Produktdetaljer	NovoDock-L350i
med vikläpp	●
Tillvalspaket
Green^PLUS	●
Green^SLOD
Iso^PLUS	❍
Door^PLUS
Safety^PLUS	❍
Nominell belastning enligt EN 1398	100 kN
Nominella längder (NL) i mm	2000, 2500, 3000, 3500, 4000, 4500
Nominell bredd	1750, 2000, 2250
Bygghöjd 600 mm	till 3000 mm (NL)
Bygghöjd 700 mm/725 mm¹	till 3000 mm (NL)
Bygghöjd 800 mm/830 mm²	vid 3500 mm (NL)
Bygghöjd 900 mm/1200 mm³	från 4000 mm (NL)
Teleskop-/vikläppslängd i mm	400
Spänningstillförsel	3 N~ 400 V/50 Hz/16 A
Skyddsklass	IP 65
Motoreffekt	max. 1,5 kW
Konstruktionsdetaljer
Plattformens tårplåt i mm	8/10
Teleskop-/vikläpp tårplåt i mm	15/17
Överbryggande värden uppåt / nedåt (teleskopläpp 1 000 mm)
Nominell längd 2000, bygghöjd 600	250/290
Nominell längd 2000, bygghöjd 700 /725¹ /830²	290/340
Nominell längd 2500, bygghöjd 600	310/270
Nominell längd 2500, bygghöjd 700 /725¹ /830²	360/330
Nominell längd 3000, bygghöjd 600	360/270
Nominell längd 3000, bygghöjd 700 /725¹ /830²	430/330
Nominell längd 3500, bygghöjd 800	520/350
Nominell längd 4000, bygghöjd 900 /1200³	570/350
Nominell längd 4500, bygghöjd 900 /1200³	620/350
maximalt tillåten lutning enligt EN 1398	12,5 %
Kontroll	Novo i-Vision
Novo i-Vision-modell	● HAR1
Novoferm Communication Interface (NCI)	●
Färger
RAL 5010 (gentianblå)	●
RAL 7016 (antracitgrå)	●
RAL 9005 (svart)	●
Ytterligare RAL-färgtoner	❍
förzinkad	❍
Teckenförklaring:
● Standard
❍ Tillval
¹⁾ enbart P1320
²⁾ enbart L730i
³⁾ enbart VL6020
⁴⁾teleskopläpp 700/1000 som för L730i ISO

STANDARDFÄRGER FÖR LASTBRYGGOR

RAL-FÄRGER
RAL 5010
RAL 7016
RAL 9005

MODELLER!

PORTTÄTNINGAR, BUFFERTSYSTEM OCH STYRNINGSSYSTEM

Porttätningar

Buffertsystem

Kontrollenheter

Galleri/inspiration

Mer
