RÖK- OCH BRANDSKYDDSKJUTPORTAR

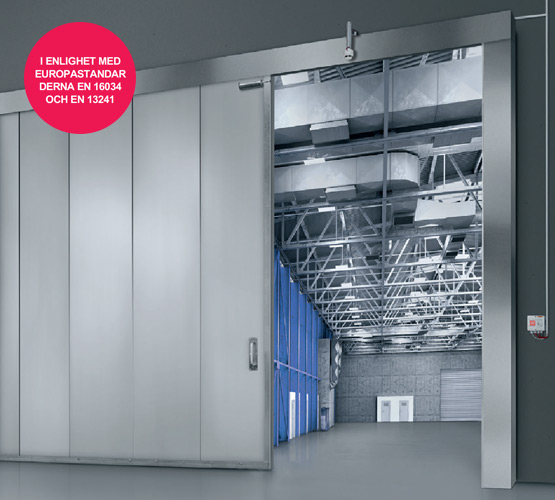

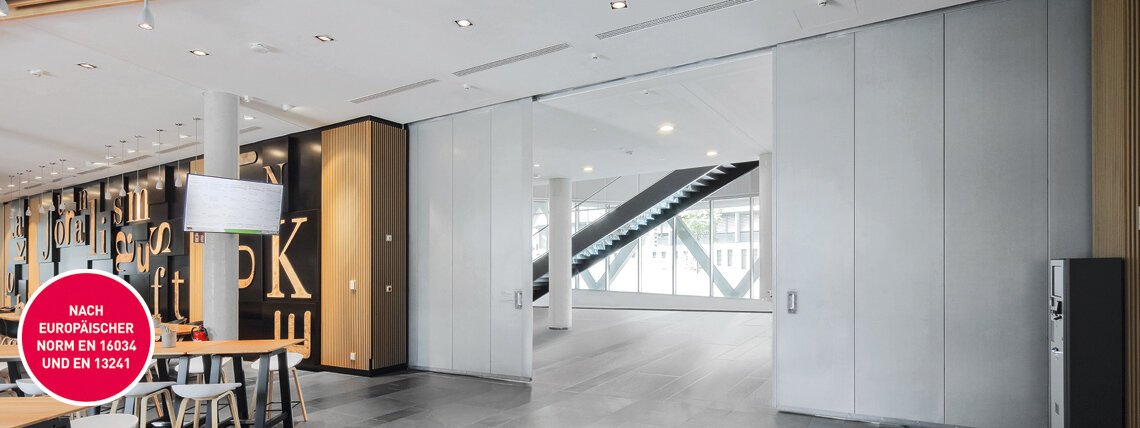

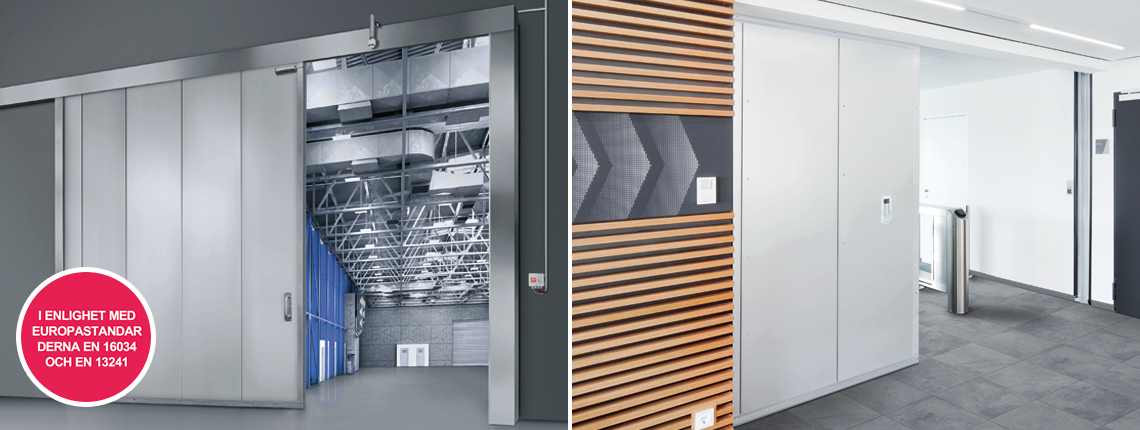

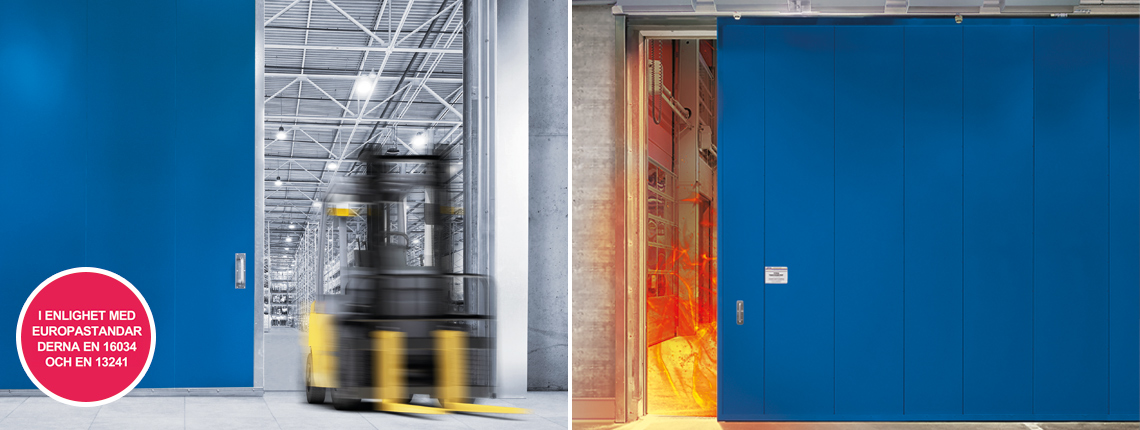

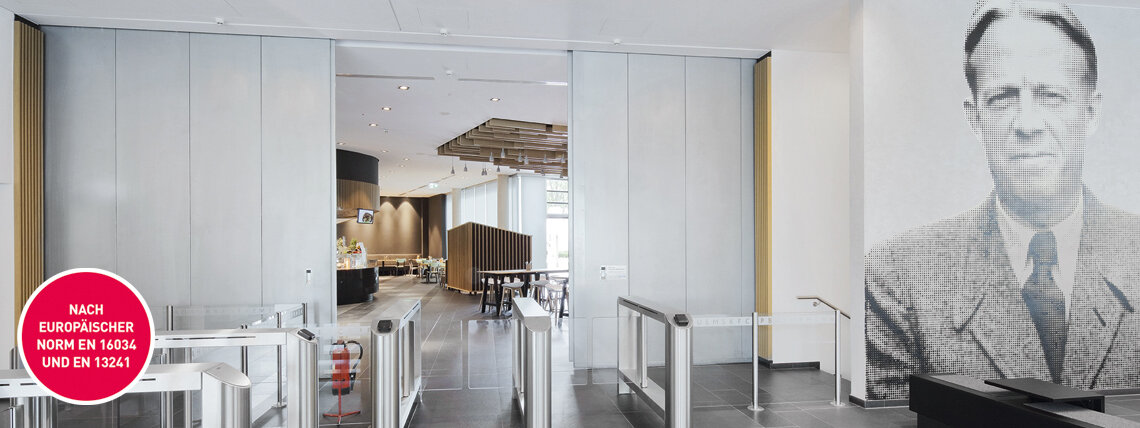

HIGHLIGHTS NOVOSLIDE INDUSTRY

Kontrollerad säkerhet för brandskyddsbarriärer för industri och handel enligt de europeiska standarderna EN 16034 och DIN EN 13241

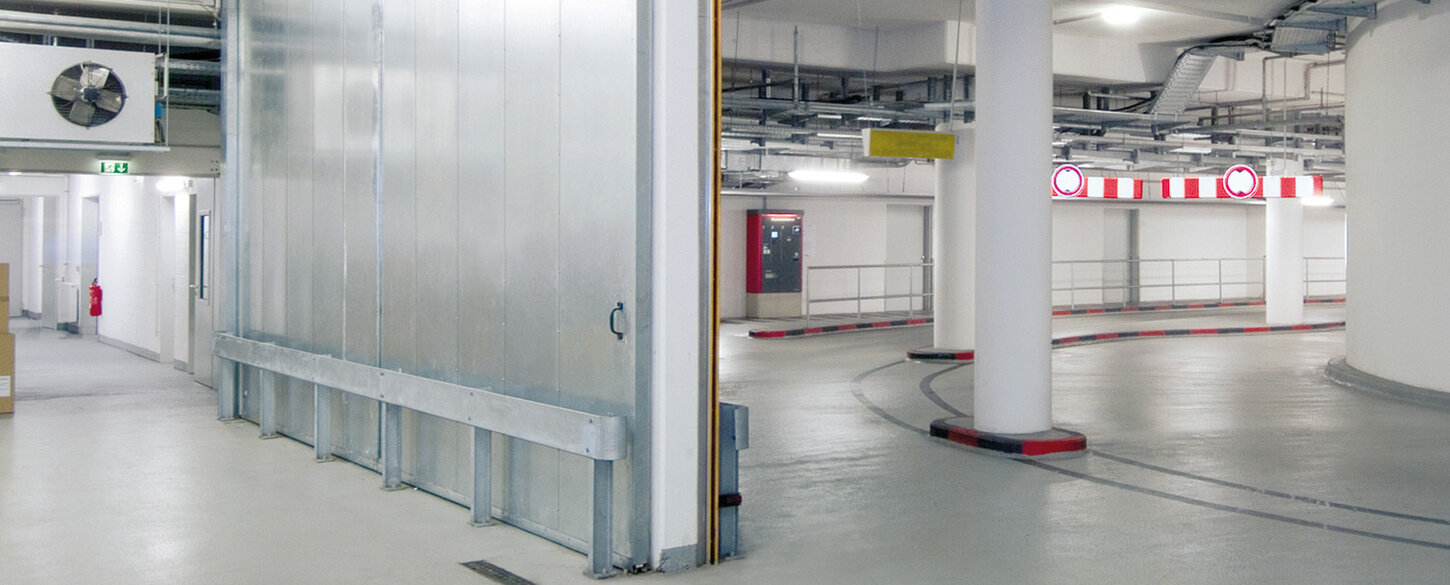

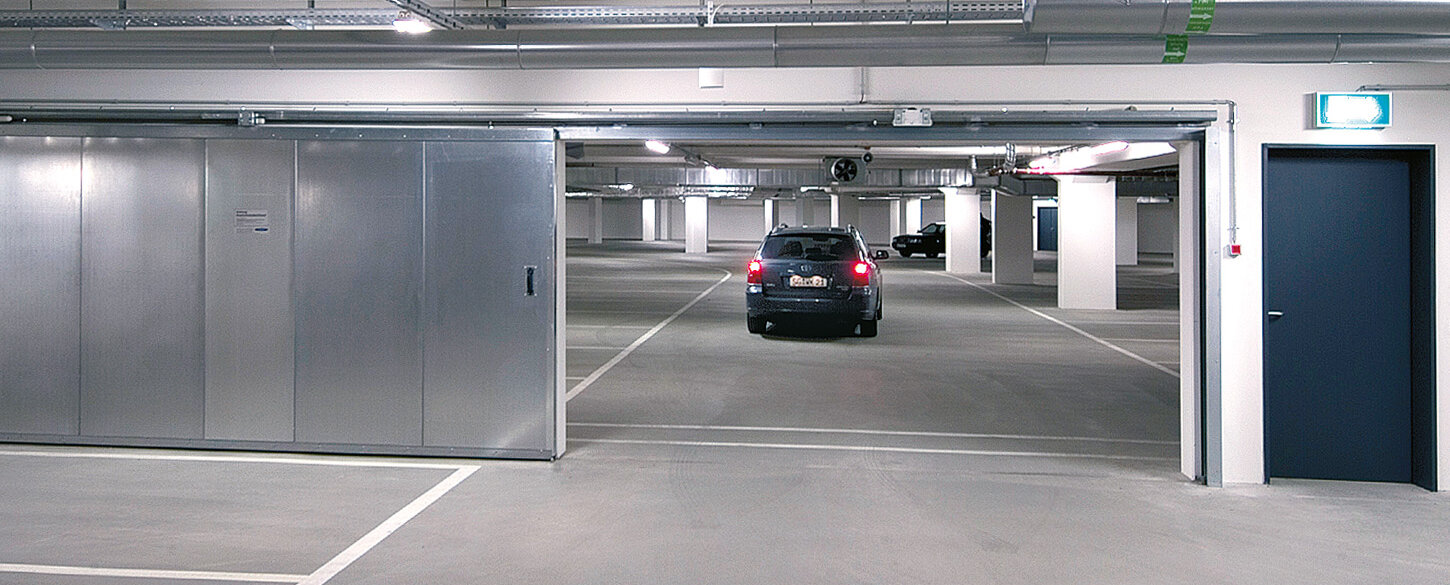

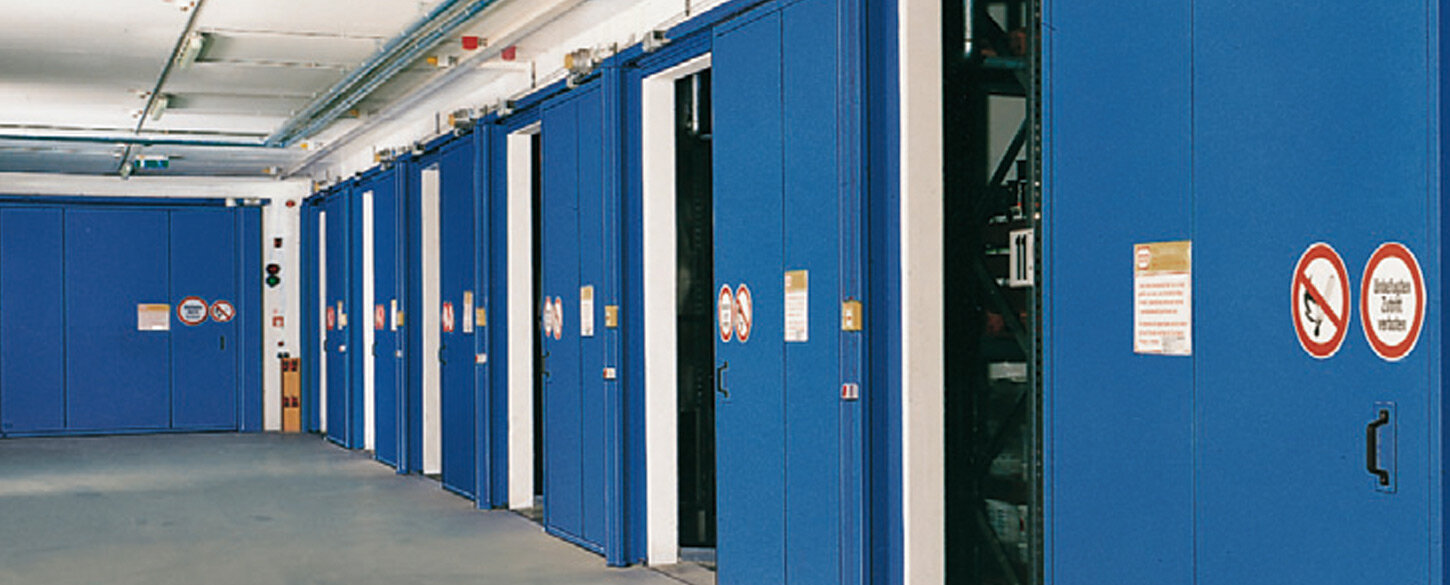

Många stora byggnader som till exempel parkeringshus, källargarage och köpcenter behöver specialanpassade portar. Det kan ha olika anledningar, men framförallt säkerhet är en viktig faktor. Den här typen av brandskyddsbarriärer innefattas i de europeiska produktstandarderna EN 16034 ("brandskyddsbarriärer") och EN 13241 ("portar"). Den nya brandskjutporten NovoSlide Industry från Novoferm är speciellt utvecklad för att uppfylla de höga kraven i dessa europeiska produktstandarder. Tack vare detta kan vår port användas i byggnadsprojekt i hela Europa som CE-märkt byggnadskomponent. Porten uppfyller alla vanliga tidsklasser, för att hålla sig inom ramarna för de olika byggnadskraven i Europa.

Brandskjutportar avgränsar delar av byggnaden i brandceller. Brandskjutporten NovoSlide Industry klarar denna uppgift med hjälp av okomplicerad montering och utmärkta brandskyddsegenskaper. Monteringen av brandskjutporten NovoSlide Industry är okomplicerad och snabb, och består till stor del av komponenter som monterats i förhand i fabriken. Inte minst sparar du tid vid uppsättningen av de enskilda panelerna i löpskenan då varje panel är försedd med en separat löprulle.
Tittar man på existerande brandskyddsklassificeringar ligger NovoSlide Industry i framkant, då den uppnår den mycket höga standarden brandskyddsklass EI2 120. Efter 120 minuter är temperaturen i brandtestugnen en bra bit över 1 000 °C, vilket är en enorm påfrestning på inte bara porten själv, utan även testväggens murverk. Även under de extrema förhållanden som råder vid testerna måste skjutporten behålla sin form och uppfylla synnerligen stränga krav vad gäller täthet och värmeisolering.

ÖVERBLICK ÖVER DINA FÖRDELAR

Mycket snabb och enkel montering
Många av komponenter har monterats i förhand i fabriken
Panelerna är enkla att sätta upp, då de är försedda med separata löprullar
För Sa och S200 behöver du inte täta panelerna med silikon när du monterar porten, detta arbete är redan gjort i fabriken

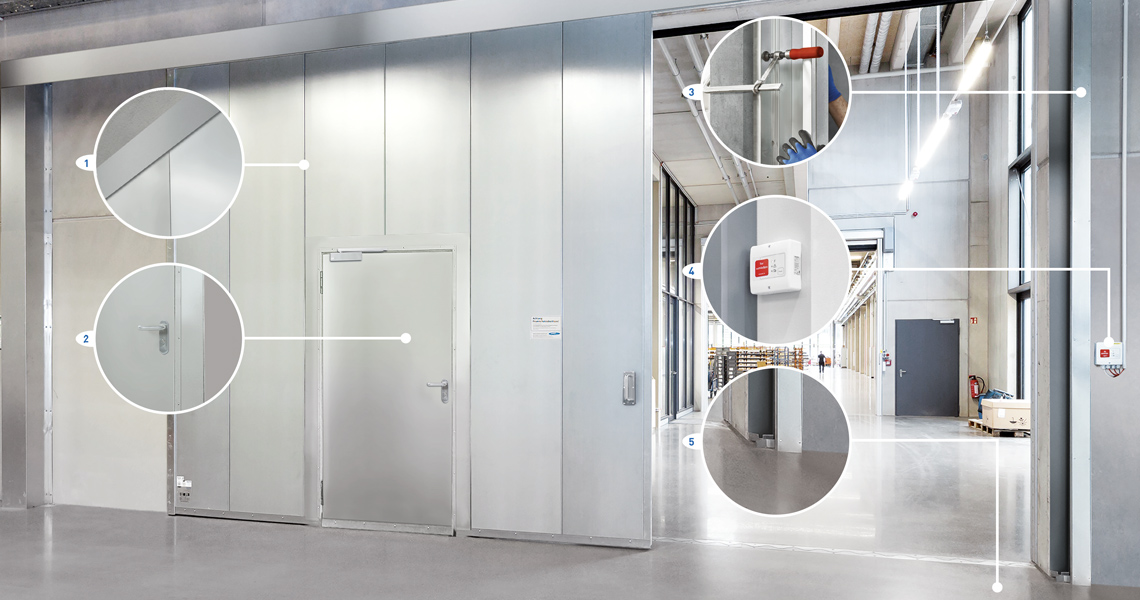

DET OPTIMALA SYSTEMET FÖR ALLA ANVÄNDNINGAR INOM BRANDSKYDD

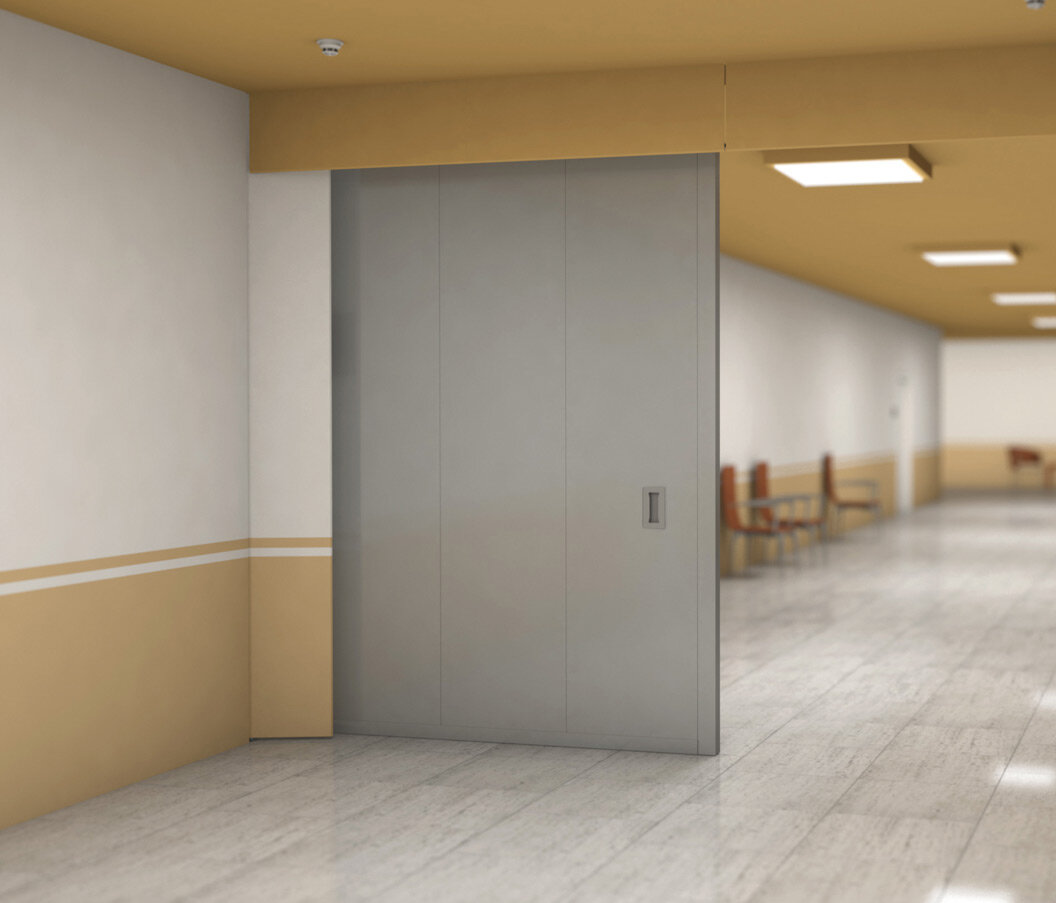

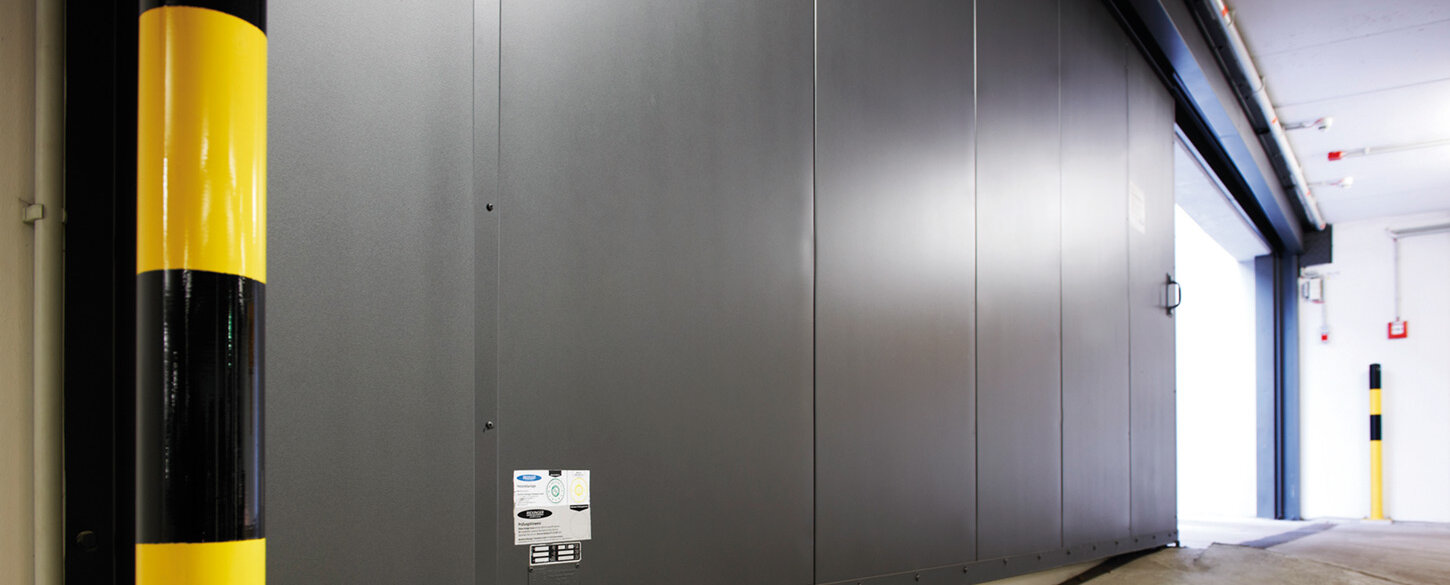

(1) SLÄTA YTOR ÄVEN FÖR STORA PORTAR

De släta och räta ytorna och den sömlösa övergången mellan panel och framsida ger ett enhetligt och ädelt utseende. Löpskenor och lådan med motvikten är alla täckta vilket ger porten ett stilrent utseende.

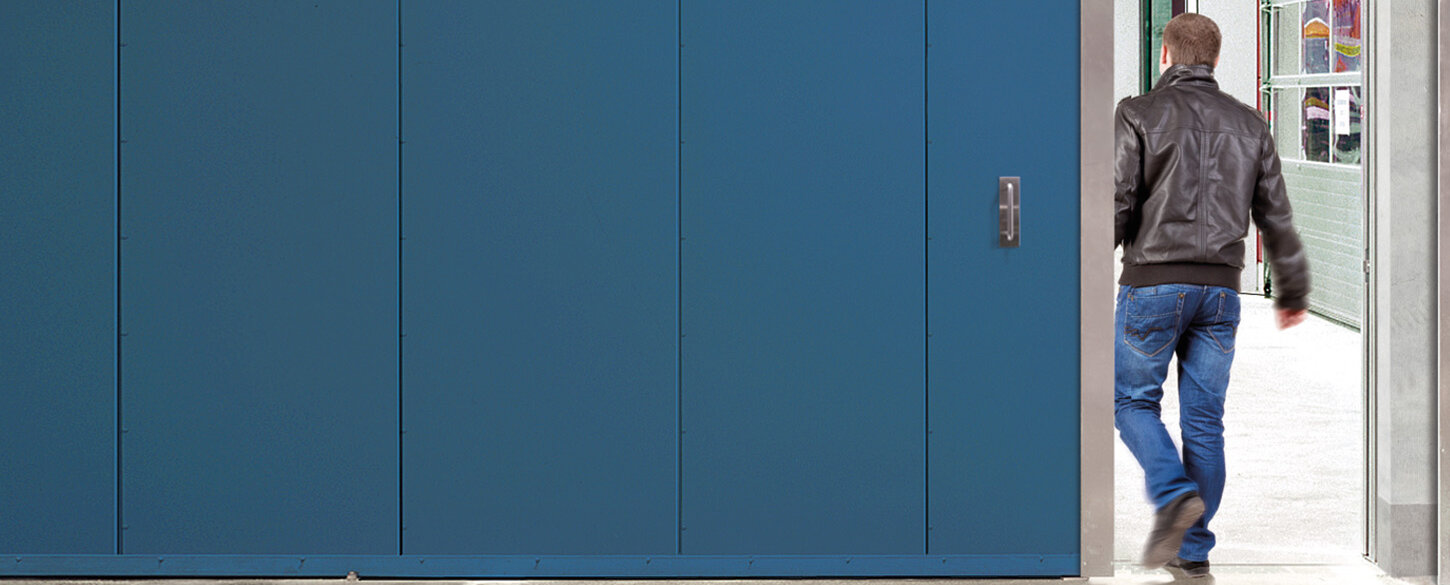

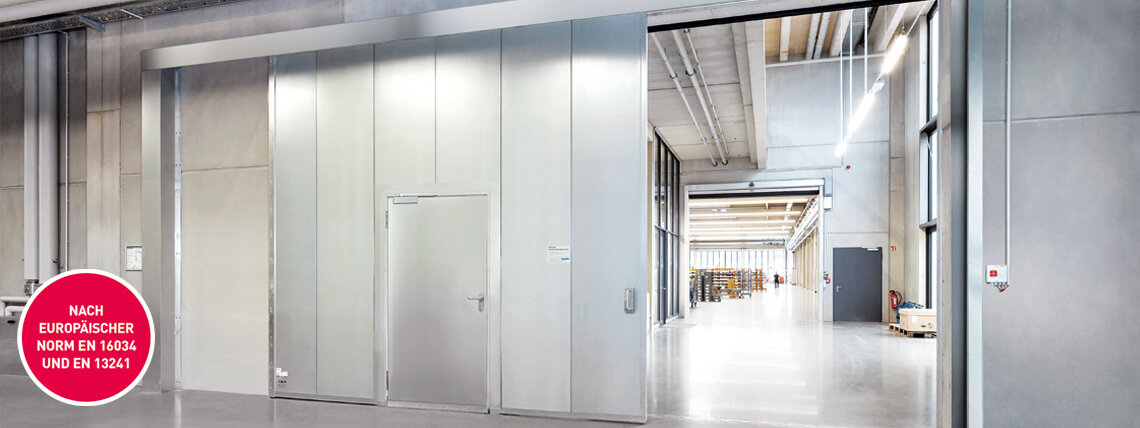

(2) SMALA GÅNGDÖRRAR

Med en gångdörr kan du gå in och ut även när porten är stängd, i princip utan tröskel och nedre anslagsprofil. Det finns alltså ingen tröskel att snubbla på när man går genom dörren. Med sina smala karmar är dörren diskret och elegant.

(3) ENKEL ATT MONTERA OCH ANVÄNDARVÄNLIG

Novoferms brandskjutportar ger en mängd fördelar. De är lämpliga för montering med lågt överstycke eller för takmontering plant med taket. Portarna har mycket goda egenskaper och det märks vid användningen. Brandskjutportar byggs ofta i stora dimensioner. Portens element är uppbyggda på ett sätt som gör dem lätta att transportera och montera, så även portar med stora dimensioner är inga problem.

(4) EN PORT FÖR DIG

Anpassa din brandskjutport med ett eller två blad efter ditt objekt. Det är möjligt tack vare våra många utrustningsvarianter. Ska porten stå mestadels öppen?

Inga problem. Porten är utrustad med öppningsspärr och en stängningsautomatik som ser till att porten stängs i händelse av brand. Utöver optiska och akustiska larmenheter är portarna utrustade med stängningsautomatik för extra säkerhet.

(5) BRANDSKYDD UTAN TRÖSKLAR

Novoferm fortsätter att utveckla nya koncept för kombinerat rök- och brandskydd. Om golvet har rätt egenskaper så behövs inga trösklar för hela öppningsytan och sidoutrymmet.

EUROPEISK STANDARD

Brandskyddsskjutdörrar som brandskyddsbarriärer innefattas i den europeiska produktstandarden EN 16034 (dörrar, portar och fönster - produktstandard, prestanda - brand- och/eller rökskyddsegenskaper) och EN 13241 (portar- produktstandard, prestanda).

De här brandskyddsbarriärerna är klassificerade enligt EN 13501-2 (klassificering av byggprodukter och byggtekniker efter deras förhållande vid brand – del 2: klassificering med resultat från kontrollerna av brandmotstånd). Den nya brandskjutporten NovoSlide Industry från Novoferm är speciellt utvecklad för att uppfylla de höga kraven i dessa europeiska produktstandarder.

Enligt rådande bestämmelser för byggprodukter, som gäller för produktion av byggprodukter i Tyskland och EU måste alla byggprodukter som faller under en europeisk produktstandard vara märkta med ett CEK-märke och en prestandaförklaring/Declaration of Performance (DOP).

Det här gäller för brandskjutportar efter att regler från Europa och nationellt håll existerat samtidigt. Portar som har den här märkningen kan användas i alla länder som är medlemmar i EU (CEN).

Utöver de europeiska produktstandarderna finns även bestämmelser på nationell nivå. Dessa kommer även i framtiden ligga under respektive lands kontroll och inte samordnas på europeisk nivå.

I Tyskland finns exempelvis "Technische Baubestimmungen" (MVV-TB, "Tekniska byggbestämmelser"), en förvaltningsföreskrift som innefattar byggnadsrättsliga krav på brand- och rökskyddsportar.

Utöver brandskyddsklasserna EI2 30 och EI2 90, kräver MVV-TB även att porten stänger tätt (Sa) och att de självstängande mekanismerna har god hållbarhet (C2).

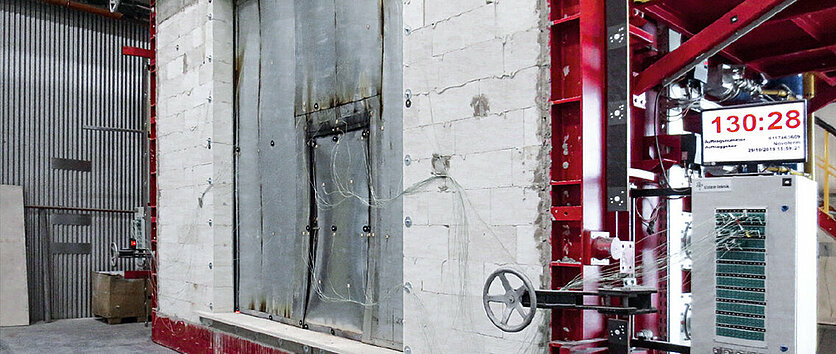

Brandsäkerhetskontroll

Portens utseende efter 130 minute

TEKNISK BESKRIVNING

Novoferms portsystem för rök- och brandskyddsapplikationer är kända för hög funktionalitet, tilltalande design och innovativa egenskaper. De kan användas i varierande byggsituationer och går utmärkt att integrera i olika arkitektoniska koncept inom industri och handel.

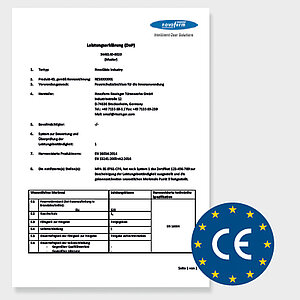

CERTIFIKAT (GODKÄNDA)

Varje modell uppfyller föreskrifterna DIN EN 16034 och DIN EN 13241 och de kontrolleras av ansvarig myndighet och uppfyller de föreskrivna brandskyddsegenskaperna enligt DIN EN 1634. Alla portar med ett blad har testats enligt gällande rökskyddskontroller (Sa (tätslutande - med 3-sidigt tätningssystem)) och hållbarhetskontroller (kontrollerad hållbarhet av självstängningen enligt EN 12605 med 10 000 cykler (klass C2)). Finns även med rökskyddsklassificering S200 (för portar med hela blad och utan gångdörr).

MONTERING

Även den vägg som brandskyddsbarriären ska installeras vid måste uppfylla samma krav för certifikatet (se beskrivning av de olika porttyperna), detsamma gäller för väggfästen. Golvet vid porten får inte bestå av brännbart material (byggmaterial klass A1)

Tips:
Om skjutportens sidoutrymme täcks vid monteringen måste det finnas andra öppningar för underhållsarbeten.

MODELLER AV ÖVERSTYCKEN

Standardmodell normalt överstycke, behöver c:a 250 mm höjd på överstycket
För specialmodell takmontering med lågt överstycke räcker minst 150 mm höjd på överstycket
Vid takmontering plant med taket är överstycket 150 mm högt. Titta även på fastsättningstyperna på sida 20

PORTBLAD

Av förzinkad och speciellt maskinutformad tunnplåt med en tjocklek av 0,75 mm, med brandskyddsisolering. Portbladen är ihopsatta med enskilda element, lika höga som portbladen. Brandisoleringen för elementen sammanfogas med manteln av tunn plåt vilket ger elementen en slät yta. Elementen levereras fristående.

TÄTNING

Omslutande i tre lager, tätningsprofiler i labyrintmönster. För att uppnå minimikraven för rökskyddsklassning Så är ytterligare tätning installerad mellan de enskilda panelerna. Du behöver inte foga ihop panelkanterna.

BESLAG

Slutet system av ledskenor med ett system av bärande rullar per panel, vilket ger porten en mjuk gång. Slutet system av ledskenor med enskilt monterade hållvinklar, samt hydrauliska dämpare, stängningsvikter med förzinkad inkapsling, invändig golvstyrning samt handtag och infällda handtag av rostfritt stål.

PORTBROMSAR (RADIELLA DÄMPARE)

Portens stängningshastighet kan regleras steglöst mellan 0,08 och 0,3 m/sekund.

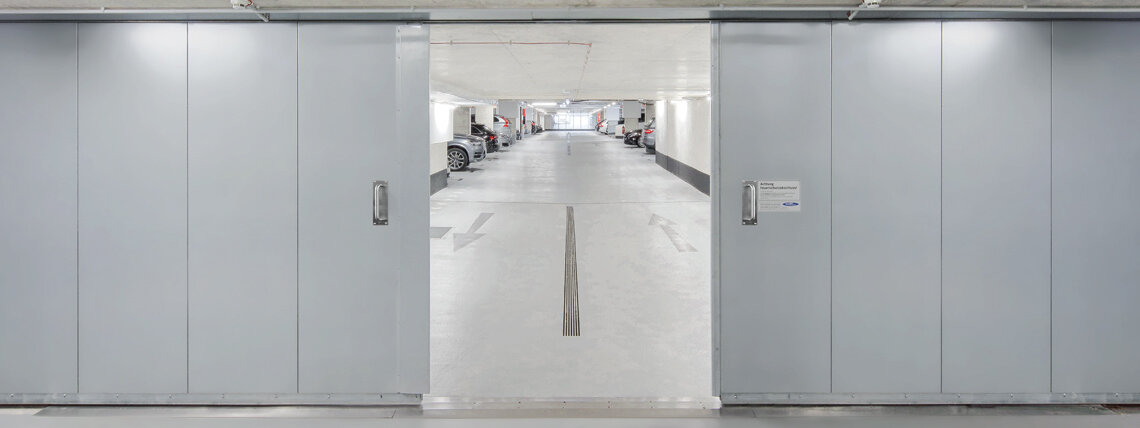

MÖJLIGA VARIANTER / SPECIALMODELLER

ÖPPNINGSSPÄRR – ÖPPNINGS- OCH STÄNGNINGSAUTOMATIK

För portar som huvudsakligen ska vara öppna, består av:
Brandvarnare enligt rådande bestämmelser, öppningsmagnet, öppningsautomatikcentral med integrerad tryckknapp (utanpåliggande) typ FSZ (drivs med 24 V likström). I händelse av brand stängs porten automatiskt, annars med hjälp av en utlösningsknapp. Dessutom utrustad med optisk och akustiskt larmsystem som är ett krav enligt DIN EN 12604.

Tips:
Öppningsspärrens funktion måste kontrolleras direkt efter installation samt regelbundet av certifierad fackpersonal. Det är ägarens ansvar att se till att detta genomförs, och det sker på ägarens kostnad (se respektive byggnadsbestämmelser för öppningsspärrar). Om du är intresserad skickar vi dig gärna en offert för ett underhållsavtal.

GÅNGDÖRR OCH RÖKSKYDDSGÅNGDÖRR

Gångdörr EI2 30 till EI2 90 (till EI2 120 testning pågår), i standard med rökskydd Sa (tätslutande - 3-sidig tätningsprofil), rökskydd S200 (4-sidig omslutande tätning), i portblad inbyggda mellan två element, standard utan tröskel nedtill, dörrstorlek 1 000 x 2 000 mm FG (fritt genomgångsmått). Det är möjligt att bygga in en gångdörr utan tröskel om öppningen i väggen är minst 2 500 mm och portens höjd är minst 2 300 mm.

Beslag: 2 tredelade band med kullager, 1 dörrstängare DIN EN 1154, 1 låshus DIN 18250 med utbytbar profilcylinder, med antipanikfunktion som tillval, dörrhandtagsats med cylinderring.

ELEKTRISKA ÖPPNARE

* Öppning sker via den separata knappen "Öppna port" (särskilt för större portar där det krävs en större kraftansträngning för att öppna för hand). Stängning sker antingen genom att man utlöser stängningsautomatiken eller trycker på knappen "Stäng port"

Tips: Portar med elektrisk öppning och stängning måste kontrolleras av fackpersonal, detta sker på ägarens kostnad (se riktlinjerna för kraftdrivna portar).

PORTBLADSYTOR

Förzinkad som standard, inklusive infattningsprofiler för portblad, grunderat eller i valfri RAL-yta.

HAKREGELLÅS

Säkrar den stängda porten, med fjädrad tryckesfall, öppnas med nyckel, avsedd för profilcylinder. Finns även med regelkontakt.

MONTERING I HÖJD MED TAKET

Med skydd för överstycket (150 mm:s höjd).

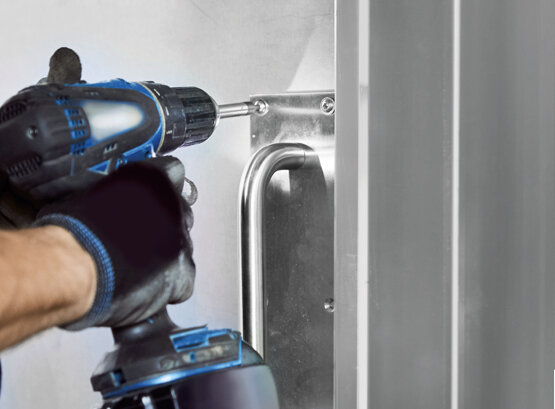

ENKEL ATT MONTERA

ÖVERBLICK ÖVER DINA FÖRDELAR

Brandskjutportarna NovoSlide Industry går snabbt att installera.
Sofistikerad teknik skyndar på processen avsevärt.
Här hittar du ett par exempel.
Du hittar all nödvändig information i de omfattande monteringsanvisningarna.

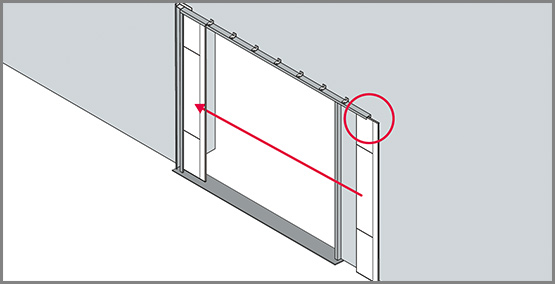

Tack vare enskilda fästen för konsolerna med större avstånd mellan fästena, 750 mm, för både stäng- och öppningsytor är monteringen enkel att genomföra. Hål längs med konsolen och löpskenorna ger en enkel toleransbalansering vid monteringen.

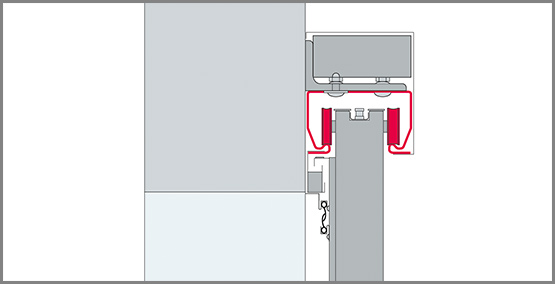

Panelerna är lätta att sätta in i löpskenorna eftersom varje panel har en separat löpanordning.

Alla punkter som ska skruvas ihop har förborrats vid tillverkningen.

Eventuella ojämnheter i golvet kan enkelt jämnas ut med en inställbar golvprofil.

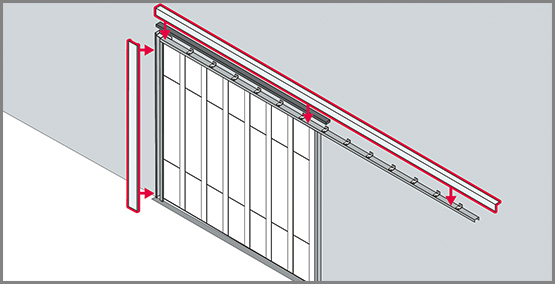

Täckplåten för löpskenorna installeras utan skruvar. Och den är plan med motviktslådan.

Komplexiteten hålls till ett minimum då systemet till största möjliga del består av färdigbyggda komponenter, där t.ex. tätningslister och annat är förmonterade.

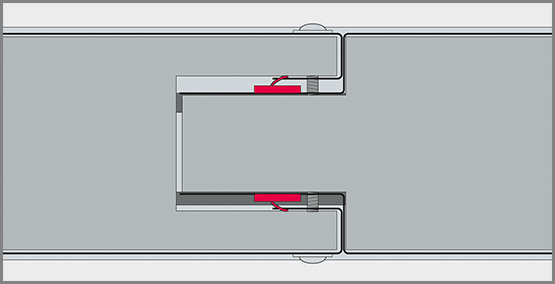

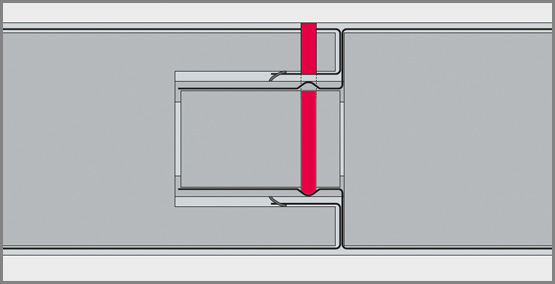

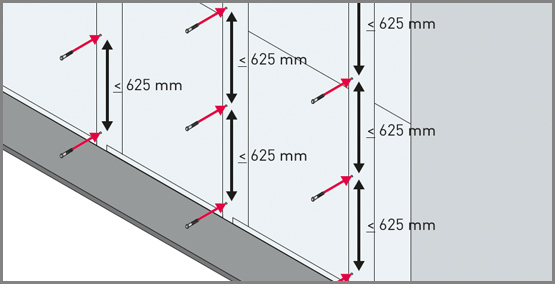

Panelerna monteras ihop med skruvar från det håll av porten som inte syns utåt. Skruvarna sitter med 500 mm avstånd.

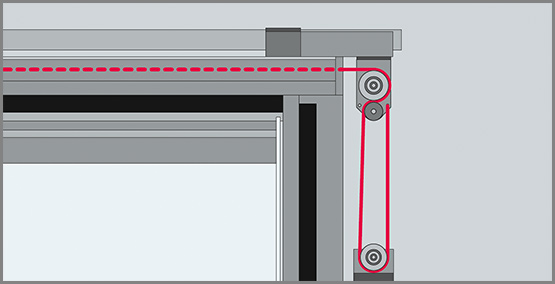

Förenklad vajeruppsättning för stängningsvikten för okomplicerad montering.

Speciellt utvecklad geometri av löprullarna jämnar ut eventuella ojämnheter av vägg och överstycke.

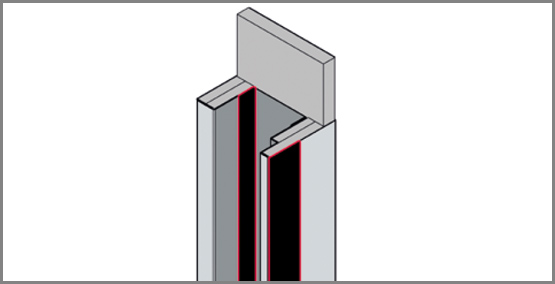

För Sa och S200 behöver du inte täta panelerna med silikon när du monterar porten, då fogen mellan panelerna redan är tät av de existerande tätningarna. Se eventuella undantag i tekniktabellen.

PLANERINGSHJÄLP

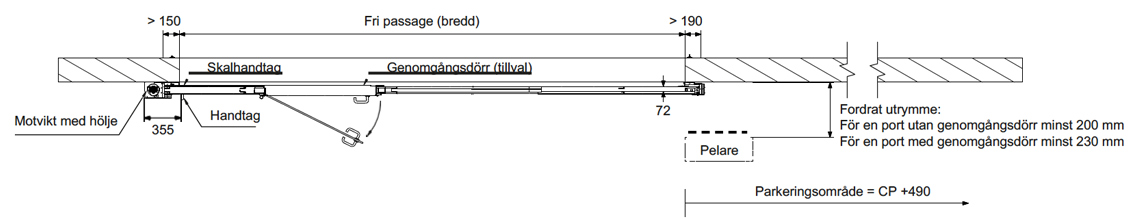

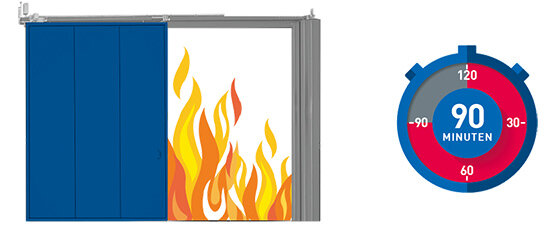

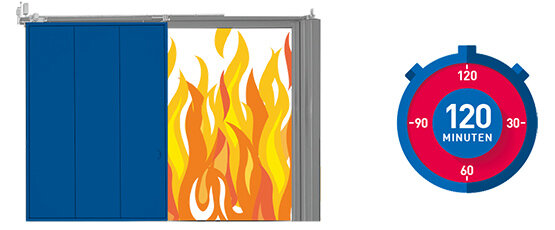

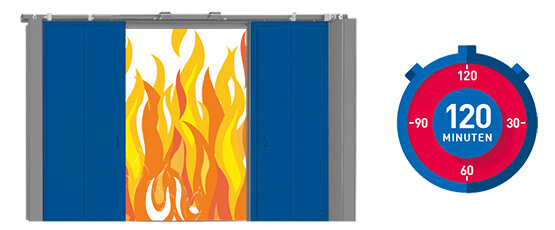

EI2 30/ EI2 60/ EI2 90/ EI2 120 – BYGGTYP MED 1 BLAD

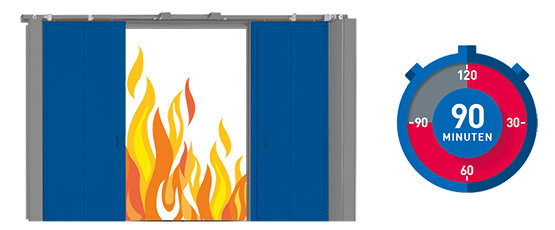

EI2 30/ EI2 60/ EI2 90/ EI2 120 – BYGGTYP MED 2 BLAD

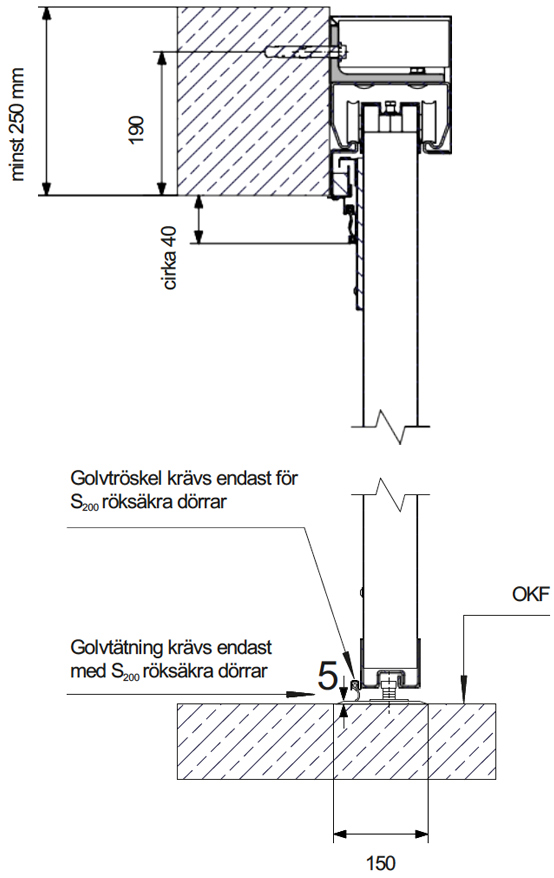

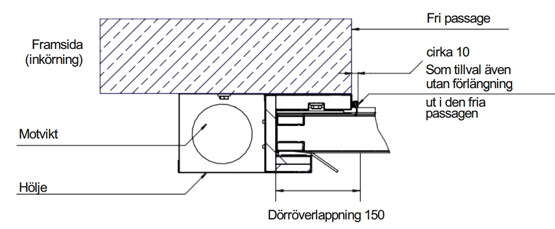

TEKNISK DATA FÖR RÖKSKYDD

INFÄSTNINGSTYPER OCH UTRYMMESKRAV

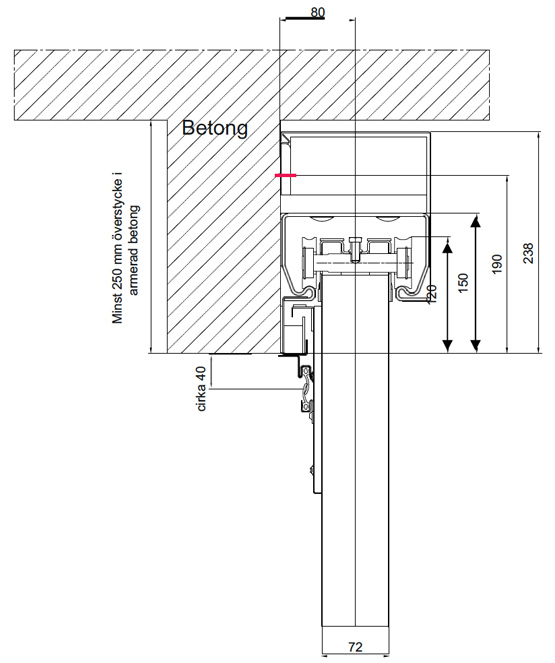

Normalt överstycke väggmontering
(Standard)

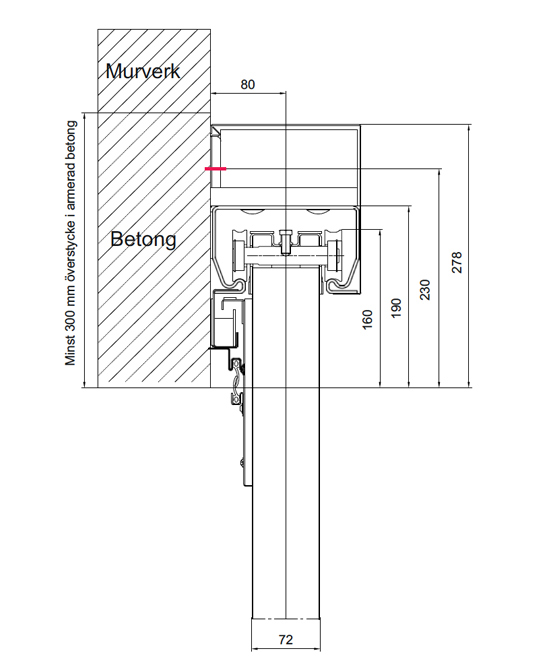

Normalt överstycke väggmontering med täckt röktätning

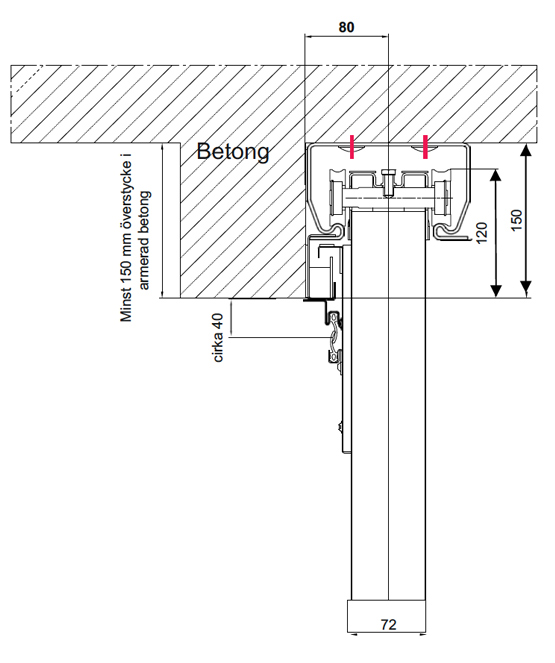

Lågt överstycke takmontering med befintligt överstycke

Lågt överstycke takmontering med skydd

BYGGTYPER & ÖPPNINGSTYPER

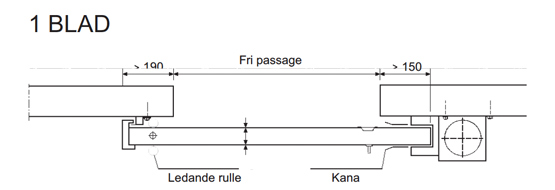

BYGGTYPER

Med 1 blad

Alla mått i mm.

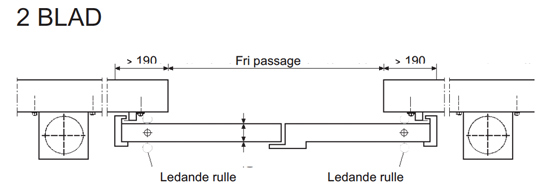

Med 2 blad

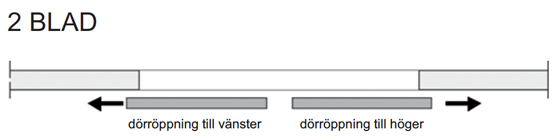

ÖPPNINGSTYPER

Med 1 blad

Alla mått i mm.

Med 2 blad

INSTALLATIONSALTERNATIV

KRAV PÅ BRANDVÄGGAR RESP. MINSTA TJOCKLEK PÅ VÄGG - MED 1 BLAD

Porttyp:	EI₂ 30 / EI₂ 60 / EI₂ 90
	Montering av överstycke (Armerad betong)	Plant Takmontering	Lågt överstycke montering
	Portstorlek	Portstorlek	Portstorlek
	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 8.500 x 6.000 max. 50 m²
Väggtyp:
Murverk DIN EN 1996-1-1 Tryckhållfasthetsklass > 12 Överstycke av armerad betong	≥ 175*	≥ 175*	≥ 175*
Betong DIN EN 1992-1-1 Hållfasthetsklass > C12/ C15	≥ 140	≥ 140	≥ 140
Lättbetongblock eller -planstenar DIN EN 771-4 Tryckhållfasthetsklass 4 enligt DIN V 4165-100 Karmöverdel av armerad betong i öppning och sidoutrymme	≥ 175*	≥ 175*	≥ 175*
Armerade lättbetongplattor DIN EN 4166 minst. klass för skenbar täthet > 0,65 eller hållfasthetsklass P4.4, Karmöverdel av armerad betong i öppning och sidoutrymme	≥ 175*	≥ 175*	≥ 175*

Porttyp:	EI₂ 120
	Montering av överstycke (Armerad betong)		Plant Takmontering		Lågt överstycke- montering
	Portstorlek	Portstorlek	Portstorlek	Portstorlek	Portstorlek	Portstorlek
	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²
Väggtyp:
Murverk DIN EN 1996-1-1 Tryckhållfasthetsklass > 12 Överstycke av armerad betong	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*
Betong DIN EN 1992-1-1 Hållfasthetsklass > C12/ C15	≥ 140	≥ 200	≥ 140	≥ 200	≥ 140	≥ 200
Lättbetongblock eller -planstenar DIN EN 771-4 Tryckhållfasthetsklass 4 enligt DIN V 4165-100 Karmöverdel av armerad betong i öppning och sidoutrymme	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*
Armerade lättbetongplattor DIN EN 4166 minst. klass för skenbar täthet > 0,65 eller hållfasthetsklass P4.4, Karmöverdel av armerad betong i öppning och sidoutrymme	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*

* Genomborrsmontering vid inlopp och väggtätning. Alla mått i mm
Tips: OBS! Om byggmaterialet är lättbetong så måste karmens överdel för öppning och sidoutrymme bestå av armerad betong

KRAV PÅ BRANDVÄGGAR RESP. MINSTA TJOCKLEK PÅ VÄGG - MED 2 BLAD

Porttyp:	EI₂ 30 / EI₂ 60 / EI₂ 90
	Montering av överstycke (Armerad betong)	Plant Takmontering	Lågt överstycke montering
	Portstorlek	Portstorlek	Portstorlek
	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 8.500 x 6.000 max. 50 m²
Väggtyp:
Murverk DIN EN 1996-1-1 Tryckhållfasthetsklass > 12 Överstycke av armerad betong	≥ 175*	≥ 175*	≥ 175*
Betong DIN EN 1992-1-1 Hållfasthetsklass > C12/ C15	≥ 140	≥ 140	≥ 140
Lättbetongblock eller -planstenar DIN EN 771-4 Tryckhållfasthetsklass 4 enligt DIN V 4165-100 Karmöverdel av armerad betong i öppning och sidoutrymme	≥ 175*	≥ 175*	≥ 175*
Armerade lättbetongplattor DIN EN 4166 minst. klass för skenbar täthet > 0,65 eller hållfasthetsklass P4.4, Karmöverdel av armerad betong i öppning och sidoutrymme	≥ 175*	≥ 175*	≥ 175*

Porttyp:	EI₂ 120
	Montering av överstycke (Armerad betong)		Plant Takmontering		Lågt överstycke montering
	Portstorlek	Portstorlek	Portstorlek	Portstorlek	Portstorlek	Portstorlek
	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²
Väggtyp:
Murverk DIN EN 1996-1-1 Tryckhållfasthetsklass > 12 Överstycke av armerad betong	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*
Betong DIN EN 1992-1-1 Hållfasthetsklass > C12/ C1	≥ 140	≥ 200	≥ 140	≥ 200	≥ 140	≥ 200
Lättbetongblock eller -planstenar DIN EN 771-4 Tryckhållfasthetsklass 4 enligt DIN V 4165-100 Karmöverdel av armerad betong i öppning och sidoutrymme	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*
Armerade lättbetongplattor DIN EN 4166 minst. klass för skenbar täthet > 0,65 eller hållfasthetsklass P4.4, Karmöverdel av armerad betong i öppning och sidoutrymmeh	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*

* Genomborrsmontering vid inlopp och väggtätning. Alla mått i mm
Tips: OBS! Om byggmaterialet är lättbetong så måste karmens överdel för öppning och sidoutrymme bestå av armerad betong

TEKNISKA DATA

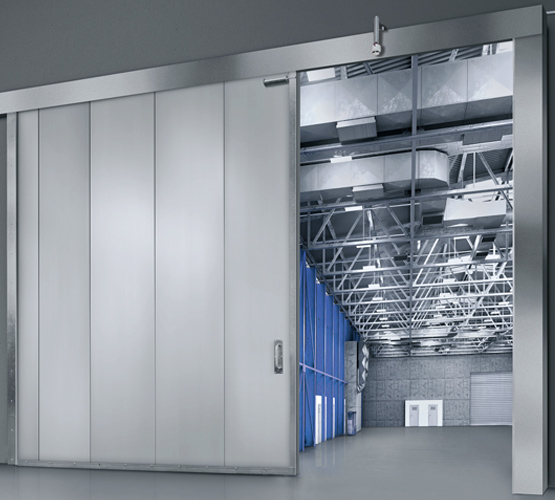

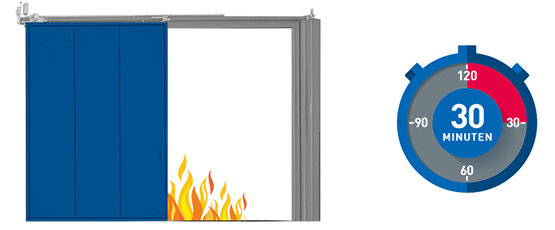

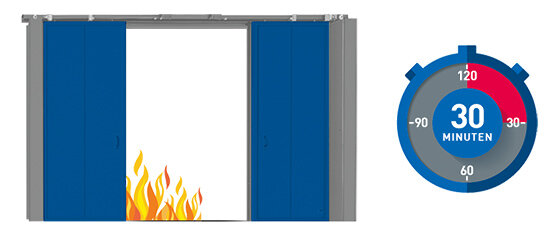

BRAND- OCH RÖKSKYDDSSKJUTPORT EI2 30 MED 1 OCH 2 BLAD

Brand- och rökskydd-skjutport EI2 30
Med 1 blad

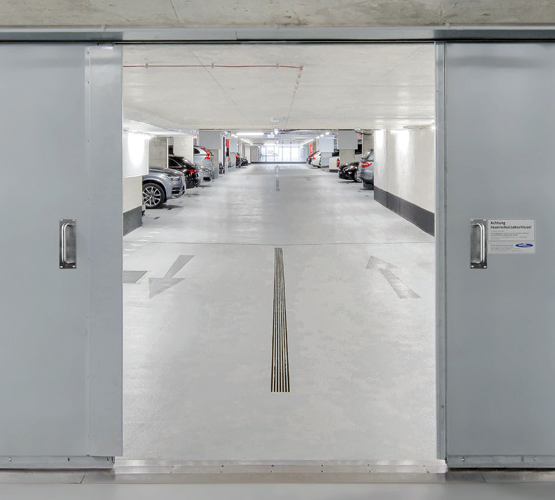

Brand- och rökskydd-skjutport EI2 30
Med 2 blad

		EI ₂ 30 1 blad.	EI ₂ 30 2 blad.
Utformning
med 1 blad		•	–
med 2 blad		–	•
Helt blad uppbyggt av element		•	•
Förzinkade portblad och infattningsprofiler		•	•
Klassificering (Godkännande)		Uppfyller DIN EN 16034 och DIN EN 13241; brandskyddsegenskaper kontrolleras enligt DIN EN 1634-1 av ansvarig myndighet	Uppfyller DIN EN 16034 och DIN EN 13241; brandskyddsegenskaper kontrolleras enligt DIN EN 1634-1 av ansvarig myndighet

Modeller
Modeller		º Upp till 8 500 x 6 000 mm • I Tyskland (upp till 8 500 x 6 000 mm))	Testning pågår
Rökskydd S200 (helt blad)*		º Upp till max. 26,8 m2>	Testning pågår
Med portbromsar (radiella dämpare)		•	•
Även med öppningsspärr		º	º

Beskrivning
Tillåtna dimensioner		Fri öppning från överkanten av det färdiga golvet 1 000 x 2 000 mm till 8 500 x 6 000 mm (max. 50 m2	Fri öppning från överkanten av det färdiga golvet 2 000 x 2 000 mm till 8 500 x 6 000 mm (max. 50 m2
Portblad: Tjocklek c:a 72 mm, plåt 0,75 mm, elementvikt c:a 54 kg/m2		•	•
Nödvändig övertäckning av fri genomgångsöppning av dörrblad	på vardera kant	≥ 150 vid portintag ≥ 190 i sidoutrymme	≥ 190 i sidoutrymme
	Vid överstycket	≥ 120	≥ 120
	Vid lågt överstycke	≥ 120	≥ 120
Sidoutrymme för öppen port		(Vid vikt framtill) LD + 490	hälften av LD + 600 per blad
Nödvändig höjd på överstycket	Normalt överstycke väggmontering	≥ 250	≥ 250
	Takmontering av lågt överstycke	≥ 150	≥ 150
	Montering i höjd med taket: Skydd för överstycke på plats	≥ 150	≥ 150
Nödvändigt avstånd till brandvägg för stöd i sidoutrymme	Utan gångdörr	≥ 200	≥ 200
	Med gångdörr	≥ 230	≥ 230
Tröskel för öppning och sidoutrymme		Behövs enbart för röktäta portar S200: Insluten: Tröskel insluten i golvet kan enbart installeras på plats innan porten monteras, i överenskommelse med Novoferm Upphöjd: Jämnhetstolerans för färdiga golv vid inmonterade trösklar i öppning och sidoutrymme enligt DIN 18202, tabell 3, rad 4 Valfritt: Ingen tröskel vid jämna och släta golv utan fogar i öppning och sidoutrymme	Behövs enbart för röktäta portar S200: Insluten: Tröskel insluten i golvet kan enbart installeras på plats innan porten monteras, i överenskommelse med Novoferm Upphöjd: Upphöjd: Jämnhetstolerans för färdiga golv vid inmonterade trösklar i öppning och sidoutrymme enligt DIN 18202, tabell 3, rad 4 Valfritt: Ingen tröskel vid jämna och släta golv utan fogar i öppning och sidoutrymme

Extratjänster
Gångdörr Sa inklusive dörrstängare		º	º
Gångdörr S200 inklusive dörrstängare		º Upp till max. 26,8 m2	—
Gångdörr i Intrados		—	—
Hakregellås		º	º
Plant inskjutningsskydd på sidan		—	—
Lågt överstycke		º	º
Montering i höjd med taket		º	º
Elektrisk öppningsassistens		º	º
Glasfönster		—	—
Fri gång		—	—
Tak-/recessklaffar		—	—
Säkerhetsbromslist		—	—

TECKENFÖRKLARING

Alla mått i mm, LD = fritt genomgångsmått, OKF = överkant golv, • = som serie, º = som tillval, — = för tillfället ej tillgänglig

Användningsstöd och specialanpassning på begäran

Tip:

Den övre vågräta röktätningen sticker ut c:a 40 mm i den fria öppningen. Tänk på avvikande höjd på överstycket.

* Enkelsidig tätning av panelfogen är nödvändig för S200-portar ≥ 15,1 m2 och S200-portar med gångdörr

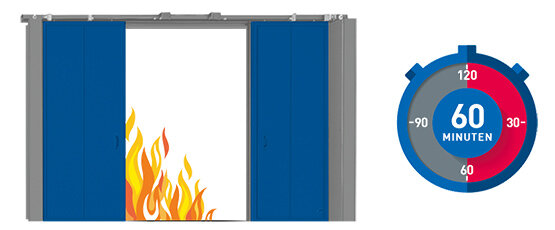

BRAND- OCH RÖKSKYDDSSKJUTPORT EI2 60 MED 1 OCH 2 BLAD

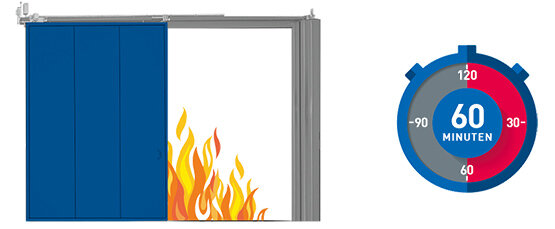

Brand- och rökskydd skjutport EI2 60
Med 1 blad

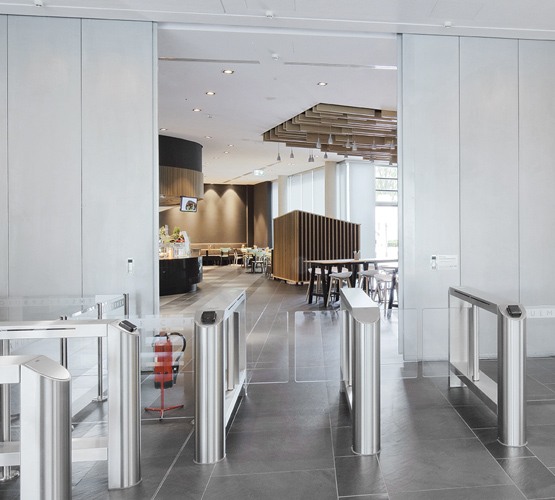

Brand- och rökskydd skjutport EI2 60
Med 2 blad

		EI ₂ 60 1-flg.	EI ₂ 60 2-flg.
Utformning
med 1 blad		•	–
med 2 blad		–	•
Helt blad uppbyggt av element		•	•
Förzinkade portblad och infattningsprofiler		•	•
Klassificering (Godkännande)		Uppfyller DIN EN 16034 och DIN EN 13241; brandskyddsegenskaper kontrolleras enligt DIN EN 1634-1 av ansvarig myndighet	Uppfyller DIN EN 16034 och DIN EN 13241; brandskyddsegenskaper kontrolleras enligt DIN EN 1634-1 av ansvarig myndighe

Modeller
Rökskydd Sa (helt blad)		º Upp till 8 500 x 6 000 mm • I Tyskland (upp till 8 500 x 6 000 mm)	Testning pågår
Rökskydd S200 (helt blad)		º Upp till max. 26,8 m2²	Testning pågår
Med portbromsar (radiella dämpare)		•	•
Även med öppningsspärr		º	º

Beskrivning
Zugelassene Abmessungen		Fri öppning från överkanten av det färdiga golvet 1 000 x 2 000 mm till 8 500 x 6 000 mm (max. 50 m2	Fri öppning från överkanten av det färdiga golvet 2 000 x 2 000 mm till 8 500 x 6 000 mm (max. 50 m2
Portblad: Tjocklek c:a 72 mm, plåt 0,75 mm, elementvikt c:a 54 kg/m2		•	•
Nödvändig övertäckning av fri genomgångsöppning av dörrblad	på vardera kant	≥ 150 vid portintag ≥ 190 i sidoutrymme	≥ 190 i sidoutrymme
	Vid överstycket	≥ 120	≥ 120
	Vid lågt överstycke	≥ 120	≥ 120
Sidoutrymme för öppen port		(Vid vikt framtill) LD + 490	hälften av LD + 600 per blad
Nödvändig höjd på överstycket	Normalt överstycke väggmontering	≥ 250	≥ 250
	Takmontering av lågt överstycke	≥ 150	≥ 150
	Montering i höjd med taket: Skydd för överstycke på plats	≥ 150	≥ 150
Nödvändigt avstånd till brandvägg för stöd i sidoutrymme	Utan gångdörr	≥ 200	≥ 200
	Med gångdörr	≥ 230	≥ 230
Tröskel för öppning och sidoutrymme		Behövs enbart för röktäta portar S200: Insluten: Tröskel insluten i golvet kan enbart installeras på plats innan porten monteras, i överenskommelse med Novoferm Upphöjd: Jämnhetstolerans för färdiga golv vid inmonterade trösklar i öppning och sidoutrymme enligt DIN 18202, tabell 3, rad 4 Valfritt: Ingen tröskel vid jämna och släta golv utan fogar i öppning och sidoutrymme	Behövs enbart för röktäta portar S200: Insluten: Tröskel insluten i golvet kan enbart installeras på plats innan porten monteras, i överenskommelse med Novoferm Upphöjd: Jämnhetstolerans för färdiga golv vid inmonterade trösklar i öppning och sidoutrymme enligt DIN 18202, tabell 3, rad 4 Valfritt: Ingen tröskel vid jämna och släta golv utan fogar i öppning och sidoutrymme

Extratjänster
Gångdörr Sa inklusive dörrstängare		º	º
Gångdörr S200 inklusive dörrstängare		º Upp till max. 26,8 m2	—
Gångdörr i Intrados		—	—
Hakregellås		º	º
Plant inskjutningsskydd på sidan		—	—
Lågt överstycke		º	º
Montering i höjd med taket		º	º
Elektrisk öppningsassistens		º	º
Glasfönster		—	—
Fri gång		—	—
Tak-/recessklaffar		—	—
Säkerhetsbromslist		—	—

TECKENFÖRKLARING

Alla mått i mm, LD = fritt genomgångsmått, OKF = överkant golv, • = som serie, º = som tillval, — = för tillfället ej tillgänglig

Användningsstöd och specialanpassning på begäran

Tip:

Den övre vågräta röktätningen sticker ut c:a 40 mm i den fria öppningen. Tänk på avvikande höjd på överstycket.

* Enkelsidig tätning av panelfogen är nödvändig för S200-portar ≥ 15,1 m2 och S200-portar med gångdörr

BRAND- OCH RÖKSKYDDSSKJUTPORT EI2 90 MED 1 OCH 2 BLAD

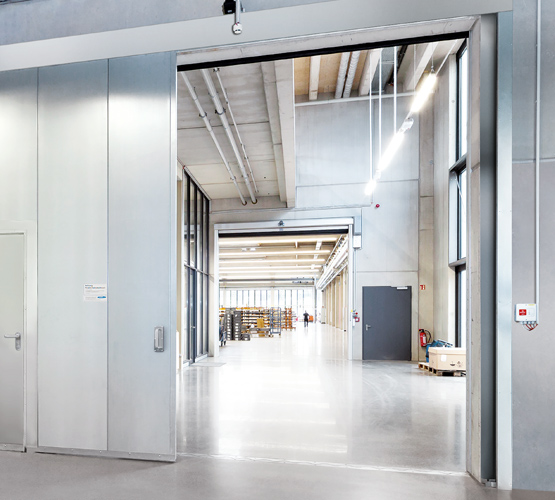

Brand- och rökskyddskjutport EI2 90
Med 1 blad

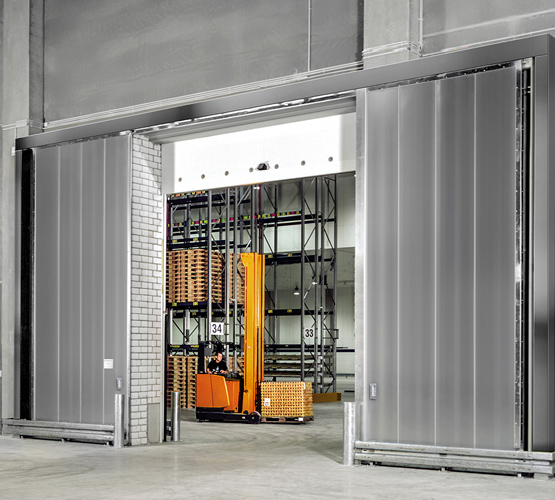

Brand- och rökskyddskjutport EI2 90
Med 2 blad

		EI ₂ 90 1 blad.	EI ₂ 90 2 blad.
Utformning
med 1 blad		•	–
med 2 blad		–	•
Helt blad uppbyggt av element		•	•
Förzinkade portblad och infattningsprofiler		•	•
Klassificering (Godkännande)		Uppfyller DIN EN 16034 och DIN EN 13241; brandskyddsegenskaper kontrolleras enligt DIN EN 1634-1 av ansvarig myndighet	Uppfyller DIN EN 16034 och DIN EN 13241; brandskyddsegenskaper kontrolleras enligt DIN EN 1634-1 av ansvarig myndighet

Modeller
Rökskydd Sa (helt blad)		º Upp till 8 500 x 6 000 mm • I Tyskland (upp till 8 500 x 6 000 mm)	Testning pågår
Rökskydd S200 (helt blad)		º Upp till max. 26,8 m2	Testning pågår
Med portbromsar (radiella dämpare)		•	•
Även med öppningsspärr		º	º

Beskrivning
Zugelassene Abmessungen		Fri öppning från överkanten av det färdiga golvet 1 000 x 2 000 mm till 8 500 x 6 000 mm (max. 50 m2	Fri öppning från överkanten av det färdiga golvet 2 000 x 2 000 mm till 8 500 x 6 000 mm (max. 50 m2
Portblad: Tjocklek c:a 72 mm, plåt 0,75 mm, elementvikt c:a 54 kg/m2		•	•
Nödvändig övertäckning av fri genomgångsöppning av dörrblad	på vardera kant	≥ 150 vid portintag ≥ 190 i sidoutrymme	≥ 190 i sidoutrymme
	Vid överstycket	≥ 120	≥ 120
	Vid lågt överstycke	≥ 120	≥ 120
Sidoutrymme för öppen port		(Vid vikt framtill) LD + 490	hälften av LD + 600 per blad
Nödvändig höjd på överstycket	Normalt överstycke väggmontering	≥ 250	≥ 250
	Takmontering av lågt överstycke	≥ 150	≥ 150
	Montering i höjd med taket: Skydd för överstycke på plats	≥ 150	≥ 150
Nödvändigt avstånd till brandvägg för stöd i sidoutrymme	Utan gångdörr	≥ 200	≥ 200
	Med gångdörr	≥ 230	≥ 230
Tröskel för öppning och sidoutrymme		Behövs enbart för röktäta portar S200: Insluten: Tröskel insluten i golvet kan enbart installeras på plats innan porten monteras, i överenskommelse med Novoferm Upphöjd: Jämnhetstolerans för färdiga golv vid inmonterade trösklar i öppning och sidoutrymme enligt DIN 18202, tabell 3, rad 4 Valfritt: Ingen tröskel vid jämna och släta golv utan fogar i öppning och sidoutrymme	Behövs enbart för röktäta portar S200: Insluten: Tröskel insluten i golvet kan enbart installeras på plats innan porten monteras, i överenskommelse med Novoferm Upphöjd: Jämnhetstolerans för färdiga golv vid inmonterade trösklar i öppning och sidoutrymme enligt DIN 18202, tabell 3, rad 4 Valfritt: Ingen tröskel vid jämna och släta golv utan fogar i öppning och sidoutrymme

Extratjänster
Gångdörr Sa inklusive dörrstängare		º	º
Gångdörr S200 inklusive dörrstängare		º Upp till max. 26,8 m2	—
Gångdörr i Intrados		—	—
Hakregellås		º	º
Plant inskjutningsskydd på sidan		—	—
Lågt överstycke		º	º
Montering i höjd med taket		º	º
Elektrisk öppningsassistens		º	º
Glasfönster		—	—
Fri gång		—	—
Tak-/recessklaffar		—	—
Säkerhetsbromslist		—	—

TECKENFÖRKLARING

Alla mått i mm, LD = fritt genomgångsmått, OKF = överkant golv, • = som serie, º = som tillval, — = för tillfället ej tillgänglig

Användningsstöd och specialanpassning på begäran

Tip:

Den övre vågräta röktätningen sticker ut c:a 40 mm i den fria öppningen. Tänk på avvikande höjd på överstycket.

* Enkelsidig tätning av panelfogen är nödvändig för S200-portar ≥ 15,1 m2 och S200-portar med gångdörr

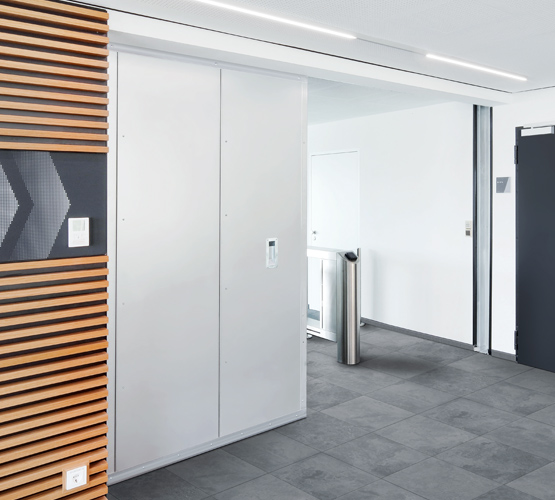

BRAND- OCH RÖKSKYDDSSKJUTPORT EI2 120 MED 1 OCH 2 BLAD

Brand- och rökskyddskjutport EI2 120
Med 1 blad

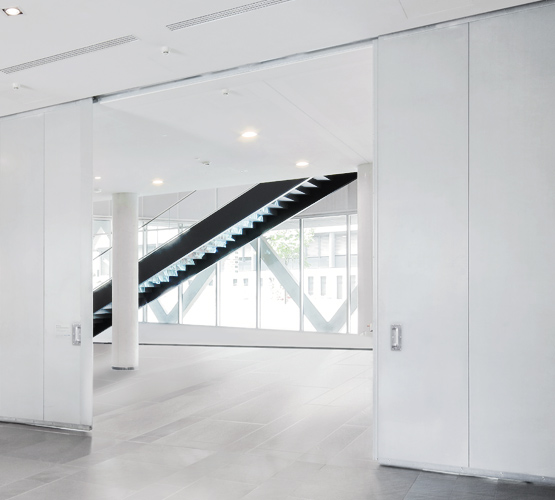

Brand- och rökskyddskjutport EI2 120
Med 2 blad

		EI ₂ 120 1 blad	EI ₂ 120 2 blad
Utformning
med 1 blad		•	–
med 2 blad		–	•
Helt blad uppbyggt av element		•	•
Förzinkade portblad och infattningsprofiler		•	•
Klassificering (Godkännande)		Uppfyller DIN EN 16034 och DIN EN 13241; brandskyddsegenskaper kontrolleras enligt DIN EN 1634-1 av ansvarig myndighet	Uppfyller DIN EN 16034 och DIN EN 13241; brandskyddsegenskaper kontrolleras enligt DIN EN 1634-1 av ansvarig myndighet
Modeller
Rökskydd Sa (helt blad)		º Upp till 8 500 x 6 000 mm • I Tyskland (upp till 8 500 x 6 000 mm)	Testning pågår
Rökskydd S200 (helt blad)		º Upp till max. 26,8 m2	Testning pågår
Med portbromsar (radiella dämpare)		•	•
Även med öppningsspärr		º	º

Beskrivning
Tillåtna dimensioner		Fri öppning från överkanten av det färdiga golvet 1 000 x 2 000 mm till 8 500 x 6 000 mm (max. 50 m2	Fri öppning från överkanten av det färdiga golvet 2 000 x 2 000 mm till 8 500 x 6 000 mm (max. 50 m2
Portblad: Tjocklek c:a 72 mm, plåt 0,75 mm, elementvikt c:a 54 kg/m2		•	•
Nödvändig övertäckning av fri genomgångsöppning av dörrblad	på vardera kant	≥ 150 vid portintag ≥ 190 i sidoutrymme	≥ 190 i sidoutrymme
	Vid överstycket	≥ 120	≥ 120
	Vid lågt överstycke	≥ 120	≥ 120
Sidoutrymme för öppen port		(Vid vikt framtill) LD + 490	hälften av LD + 600 per blad
Nödvändig höjd på överstycket	Normalt överstycke väggmontering	≥ 250	≥ 250
	Takmontering av lågt överstycke	≥ 150	≥ 150
	Montering i höjd med taket: Skydd för överstycke på plats	≥ 150	≥ 150
Nödvändigt avstånd till brandvägg för stöd i sidoutrymme	Utan gångdörr	≥ 200	≥ 200
	Med gångdörr	≥ 230	≥ 230
Tröskel för öppning och sidoutrymme		Behövs enbart för röktäta portar S200: Insluten: Tröskel insluten i golvet kan enbart installeras på plats innan porten monteras, i överenskommelse med Novoferm Upphöjd: Jämnhetstolerans för färdiga golv vid inmonterade trösklar i öppning och sidoutrymme enligt DIN 18202, tabell 3, rad 4 Valfritt: Ingen tröskel vid jämna och släta golv utan fogar i öppning och sidoutrymme	Behövs enbart för röktäta portar S200 Insluten: Tröskel insluten i golvet kan enbart installeras på plats innan porten monteras, i överenskommelse med Novoferm Upphöjd: Jämnhetstolerans för färdiga golv vid inmonterade trösklar i öppning och sidoutrymme enligt DIN 18202, tabell 3, rad 4 Valfritt: Ingen tröskel vid jämna och släta golv utan fogar i öppning och sidoutrymme

Extratjänster
Gångdörr Sa inklusive dörrstängare		º	º
Gångdörr S200 inklusive dörrstängare		º Upp till max. 26,8 m2	—
Gångdörr i Intrados		—	—
Hakregellås		º	º
Plant inskjutningsskydd på sidan		—	—
Lågt överstycke		º	º
Montering i höjd med taket		º	º
Elektrisk öppningsassistens		º	º
Glasfönster		—	—
Fri gång		—	—
Tak-/recessklaffar		—	—
Säkerhetsbromslist		—	—
