KONTROLLENHETER OCH TILLBEHÖR FÖR SNABBRULLPORTAR

REGLAGEALTERNATIV

Alla vanliga driftstyper kan anslutas till Novoferms styrenheter. Här visas ett litet urval av de många möjligheterna. SpeedRoller-reglagen kan programmeras på många olika sätt beroende på vald version. Till exempel kan hastigheten, öppningstiden, halvhöjdstoppet osv. ställas in efter dina önskemål. Styrning av trafikljus, lås och många andra alternativ är möjliga. En annan mycket viktig aspekt är säkerheten.

Det finns många säkerhetsfunktioner som gör att din SpeedRoller fungerar så effektivt och säkert som möjligt i just din situation. Vill du diskutera vilka alternativ som passar bäst för din situation?

Kontakta någon av våra säljare eller distributörer i ditt område.

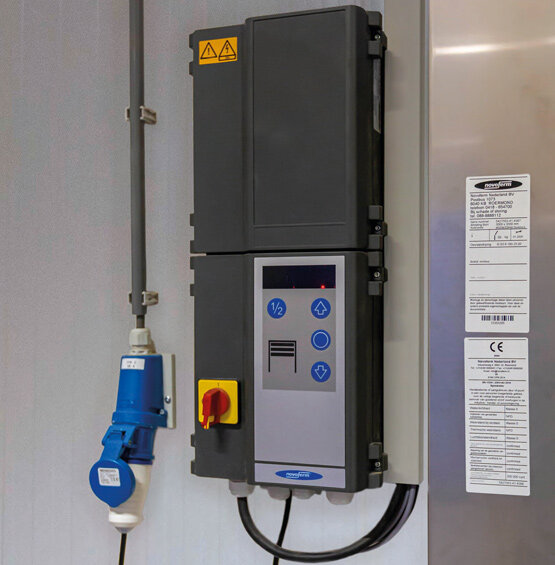

STYRENHETER

Alla Novoferm-reglage är utrustade med uppoch stoppfunktion som kan ställas in på flera sätt som standard. Alla driftsalternativ som visas på nästa sida kan anslutas.

Det finns också ett stort antal alternativ för utbyggnad och säkerhet.

Novoferm-portar är lämpliga för nästan alla situationer.

Übersicht Steuerungsmöglichkeiten

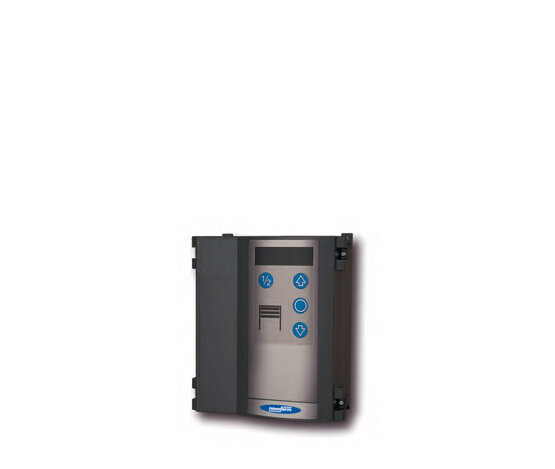

T100R

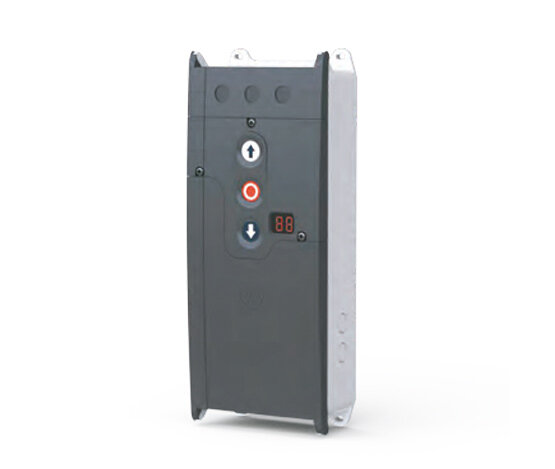

TS971 / TS981

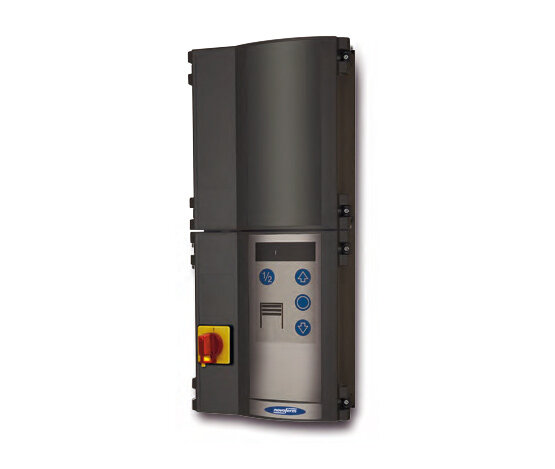

T100R FU

T100R FU, 3 kW

SPECIFIKATIONER FÖR STYRENHETER

	Specifikationer för Syrenheter	T100R	T100R FU 1,5 kW	T100R FU 3 kW	TS971 / TS981
Version	Plastkåpa [IP54] 219 x 256 x 117 mm	●
	Plastkåpa [IP54] med förlängning 219 x 550 x 117 mm	◊	●
	Plastkåpa [IP65] 155 x 380 x 80 mm				●
	Stålkåpa [IP54] 300 x 600 x 160 mm			●

Anslutning	LNPE~230 V/50 Hz/16 AT ± 10 %, 3-polig CEE-kontakt		●
	3N~400 V/50 Hz/16 A ± 10 %, 5-polig CEE-kontakt	●		●	●
	DES pulsgeneratoranslutning	●	●	●	●
	Två extra spänningsfria reläer	●	●	●	●

Drift	Tryckknappar (membranomkopplare) öppna-stopp-stäng	●	●	●	●
	Externa tryckknappar (öppna-stopp-stäng eller timer))	◊	◊	◊	◊
	Fjärrkontroll typ Keeloq/Multibit (inbyggd)	◊	◊	◊	◊
	ClearWave Reglagepanel, styr utan beröring	◊	◊	◊	◊
	Nyckelbrytare Du bestämmer vem som får passera	◊	◊	◊	◊
	Dragbrytare Kan manövreras till fots eller från en gaffeltruck	◊	◊	◊	◊

	Detektor i induktionsslinga 2 kanaler (separata)	◊	◊	◊	◊
	IXIO S infraröd för inomhusbruk upp till H = 3,5 m	◊	◊	◊	◊
	IXIO D Infraröd och rörelsedetektor upp till H = 3,5 m	◊	◊	◊	◊
	Radar Rörelsedetektor för inomhus och utomhus upp till H = 6 m	◊	◊	◊	◊
	Condor Infraröd och rörelsedetektor för inomhus/utomhus upp till H = 6 m	◊	◊	◊	◊

Säkerhet	Säkerhetsljusridå Skyddar hela portöppningen upp till H = 2,5 m	◊	◊	◊	◊
	Säkerhetsfotocell Skyddar passagen i knähöjd	◊	◊	◊	◊
	Ixio D Infraröd och rörelsedetektor upp till H = 3,5 m	◊	◊	◊	◊
	Condor Infraröd och rörelsedetektor för inomhus/utomhus upp till H = 6 m	◊	◊	◊	◊
	Trafikljus Röd/grön (förlängning A800)	◊	◊	◊	◊
	Blinkande lampa	◊	◊	◊	◊
	Indikator för portläge	◊	◊	◊	◊
	Ljudsignal vid stängning (tillval)	◊	◊	◊	◊

Extrautrustning	3 spänningsfria reläer	◊	◊	◊
	Tvåvägsblockeringsfunktion	◊	◊	◊	◊
	Förreglingskontroll				- / ◊
	Uttag för induktionsslingdetektor (fördragen)	●	●	●	●
	Monteringsprofil 2 × 70 mm			●

Reglage SpeedRoller	Prime	●	◊
	Prime-XF		●
	Strong-E	●	◊
	Strong-FV	●	◊
	Strong	●	◊
	NovoZip		◊		●
	NovoSpeed Thermo				●
	Strong Outdoor			●
	NovoFold				●

● = standard ◊ = tilval

TILLBEHÖR OCH KONTROLLENHETER

DRIFT OCH SÄKERHET

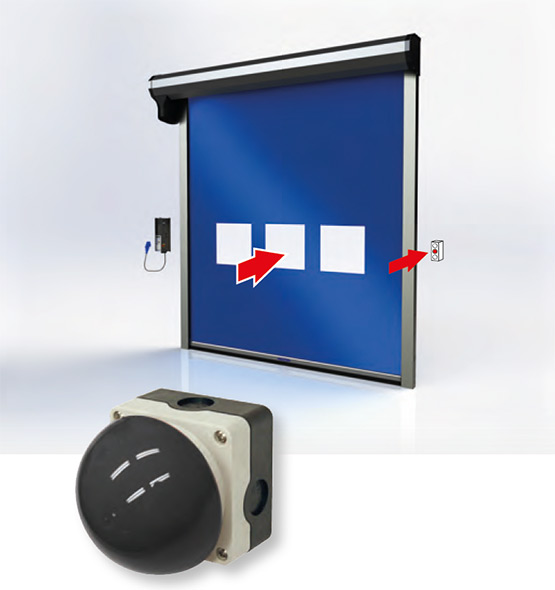

TRYCKKNAPPAR | användning
Tryckknappar används huvudsakligen vid personaltrafik. I situationer där man inte alltid har händerna fria är en svampformad tryckknapp eller en kontaktlös ClearWave-knapp en lösning.

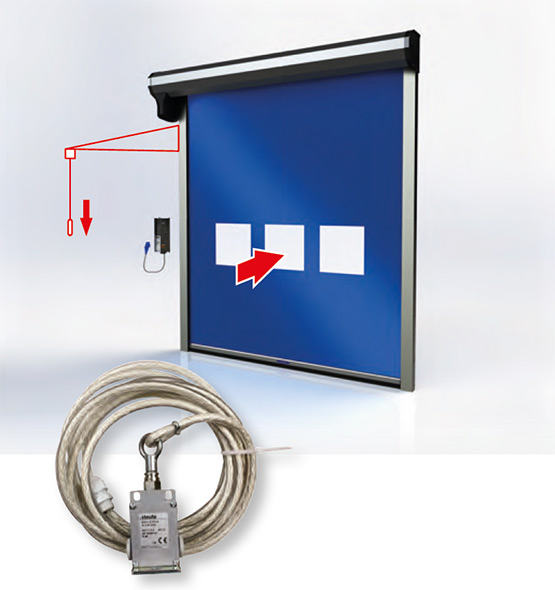

DRAGBRYTARE | användning
Dragbrytaren har en lång vajer som hänger några meter framför porten. Den kan användas till fots eller från en gaffeltruck utan att föraren behöver stiga ut. Mycket effektiv vid tät trafik med gaffeltruckar.

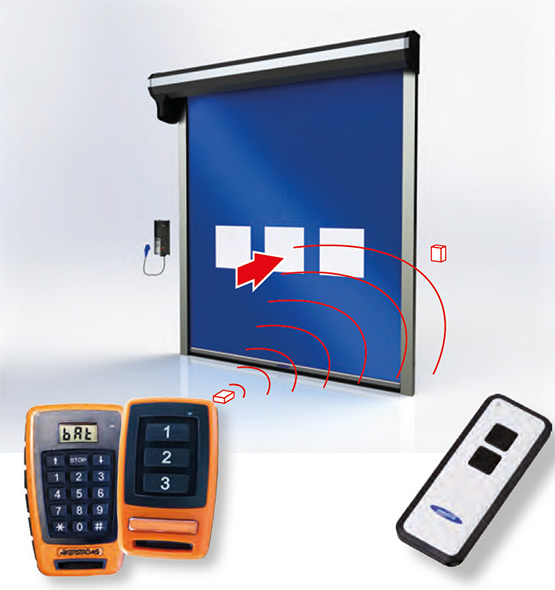

FJÄRRKONTROLL | användning
En fjärrkontroll (med sändare och mottagare) ger möjlighet till selektiv användning. Endast de personer och fordon som har fjärrkontroll kan manövrera porten. Finns med en eller flera kanaler.

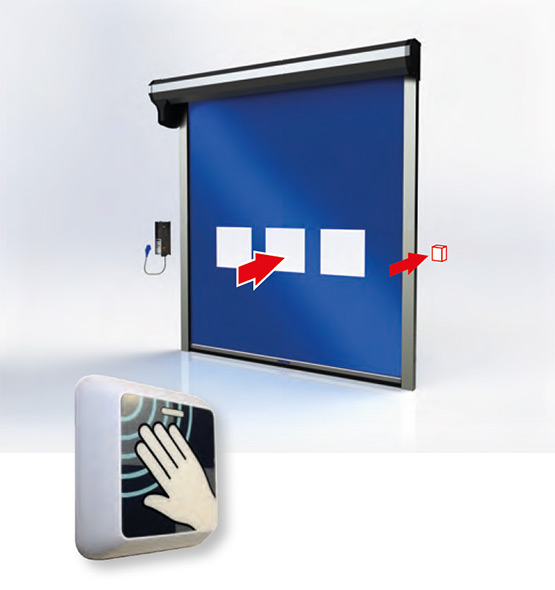

CLEARWAVE | användning
ClearWave liknar en vanlig tryckknapp med skillnaden att den inte behöver vidröras. Perfekt i livsmedelsmiljöer eller rena rum.

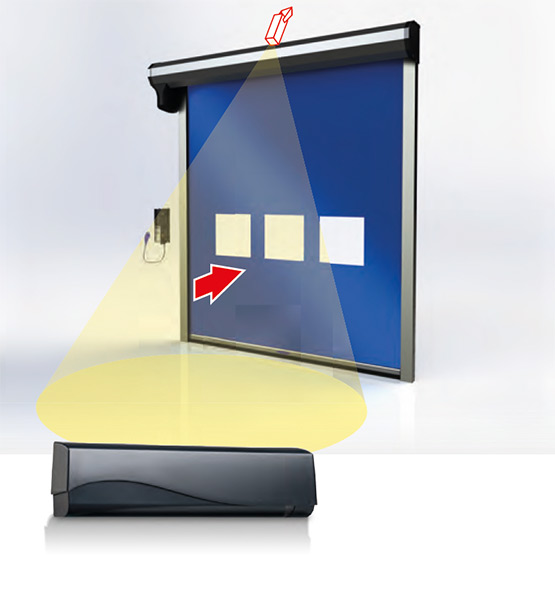

IXIO-S | användning och säkerhet
IXIO-S är en smart närvarodetektor med aktiv infraröd teknik. Den tredimensionella infraröda ridån skyddar personer från att komma i kontakt med porten. För inomhustillämpningar upp till H = 3 500 mm.

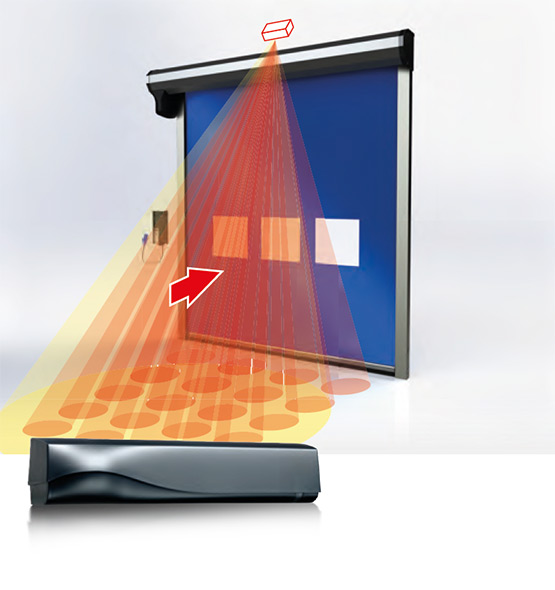

IXIO-D | användning och säkerhet
IXIO-D är en givare som kombinerar radarteknik för att öppna porten med infraröd teknik för att skydda människor från att komma i kontakt med porten. Inomhusbruk upp till H = 3 500 mm.

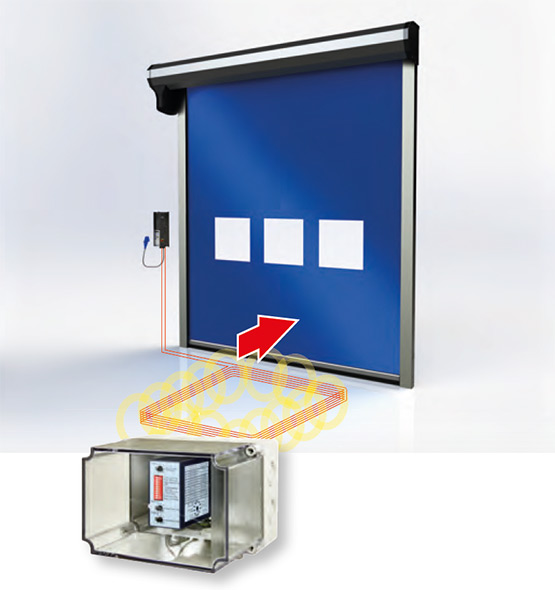

INDUKTIONSSLINGA | användning/säkerhet
En induktionsslingdetektor producerar ett magnetfält. Alla metallföremål inom det här fältet upptäcks. Lämplig som kontroll, men även som extra säkerhet vid transport med gaffeltruck i hög hastighet.

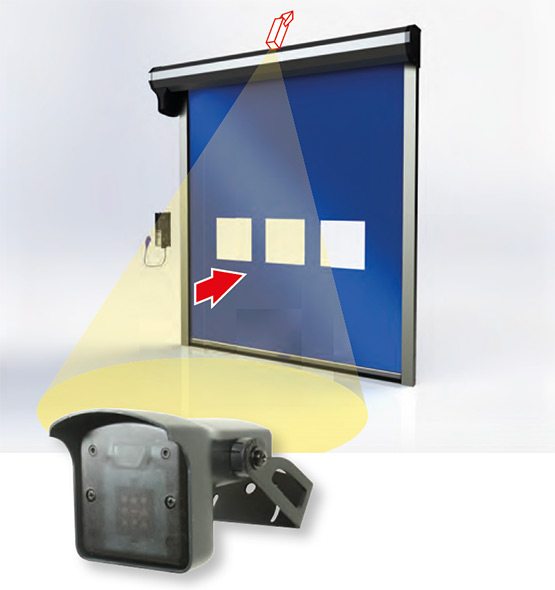

RADAR | användning och säkerhet
Radarenheter kan endast upptäcka rörliga objekt. Radarn har ett koniskt avkänningsområde och är riktningskänslig. Radarfältets storlek, riktning och känslighet kan justeras. Även för utomhusbruk.

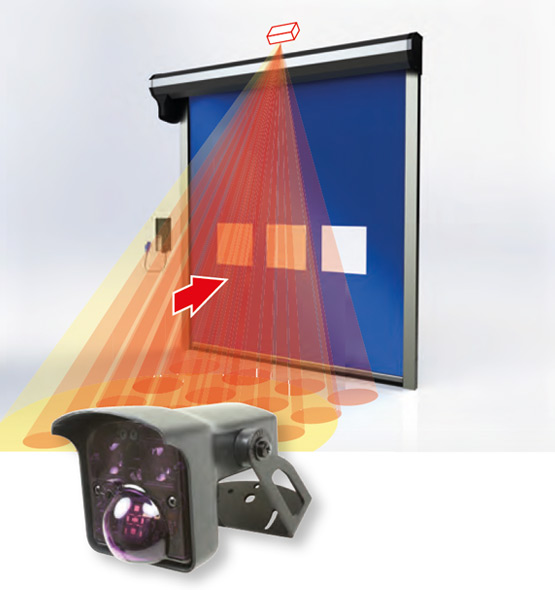

CONDOR | användning och säkerhet
condoren kombineras två funktioner i en enhet. Radarn för detektering av rörliga föremål (funktion) och en aktiv infraröd detektor för detektering av stillastående föremål (säkerhet). Även lämplig för utomhusbruk.

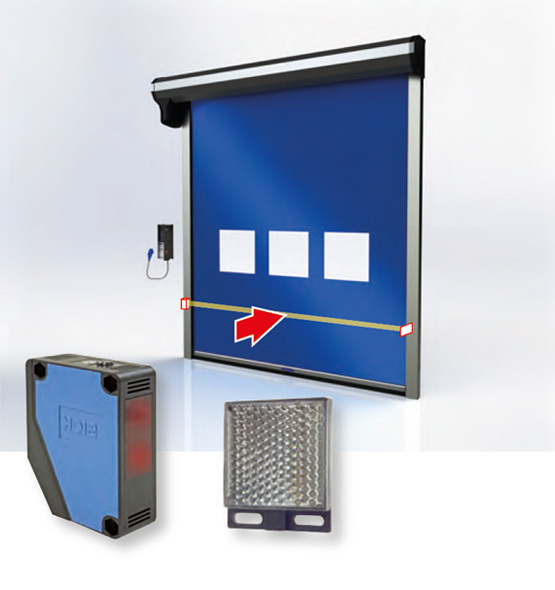

FOTOCELL | användning och säkerhet
Fotoceller används huvudsakligen för att övervaka portöppningen. Dörren stängs inte när fotocellstrålen bryts. Designer med en reflektor och med sändare och mottagare är tillgängliga.

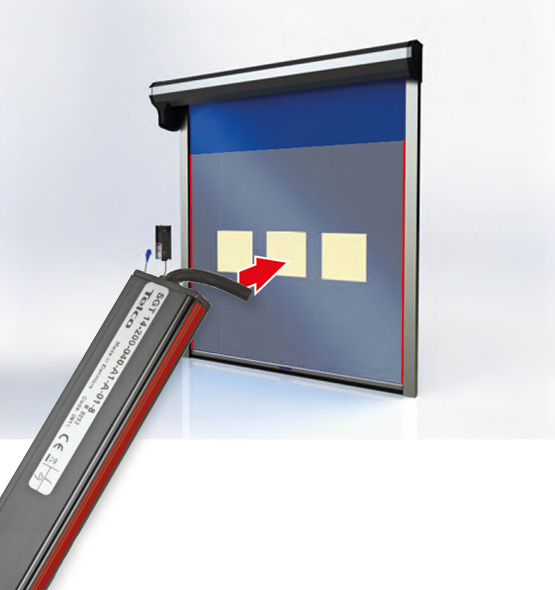

LJUSRIDÅ | säkerhet
En ljusridå har ett större avkänningsavstånd och ger därmed större säkerhet än en fotocell. Denna typ av detektering är särskilt lämplig för ett brett spektrum av transportstorlekar.

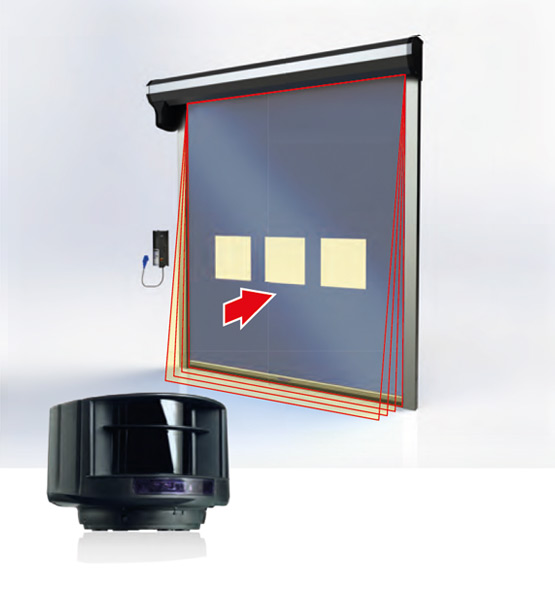

LZR^® LASERSKANNER | Säkerhet
LZR^®-I100/I110 har högprecisionsteknik: Den dynamiska riktningen för laserstrålarna på fyra nivåer ger optimalt skydd för porttröskeln och omgivningen. Maximalt detekteringsområde 9,9 m x 9,9 m.
