GÅNG- OCH SIDODÖRR 40 / 60 MM

AVSKILLD PASSAGE FÖR PERSONER OCH GODS

Du kan integrera en gångdörr i din NovoLux- eller Termo-port från Novoferm. Vi rekommenderar dock att hålla person- och godstrafik åtskilda, om så är möjligt. Den optimala lösningen är att ha en fast gångdörr i fasaden, skild från portöppningen eller en fast gångdörr intill porten. En gångdörr kan också byggas in i en takskjutport, men de kan påverka portens stabilitet.

Den medför också begränsningar vad beträffar portens bredd, höjd och tröskelhöjd och därmed uppfyller porten kanske inte gällande standarder och krav på en nödutgång. Rådfråga de lokala myndigheterna så att du kan vara säker på att du väljer rätt gångdörr.

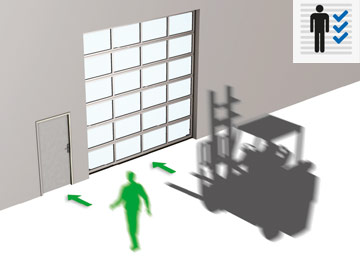

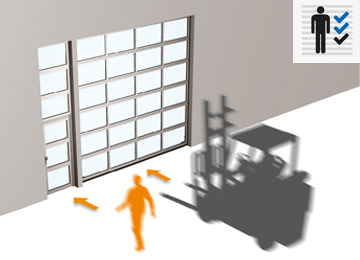

Skilda ingångar för fotgängare och gods.

Skilda ingångar för fotgängare och gods, men i samma portstruktur.

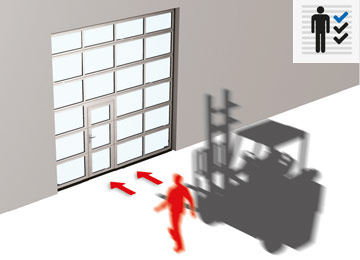

Gångdörr för persontrafik som är inbyggd i en takskjutport för godstrafik.

VARIANTER, TILLVAL OCH TILLBEHÖR

FAST SIDODÖRR BREDVID TAKSKJUTPORTEN

Fördelen med en permanent sidodörr är att passagen för fotgängare och gods hålls helt åtskild. Detta ökar säkerheten, förenklar användningen och upprätthåller stabiliteten i takskjutporten.

En permanent sidodörr installeras i fasaden bredvid porten.

Sidodörrens fyllning, panelstruktur och dess översta paneler är identiska med takskjutportens struktur. Resultatet är en helhetslösning som är både arkitektoniskt och estetisk tilltalande.

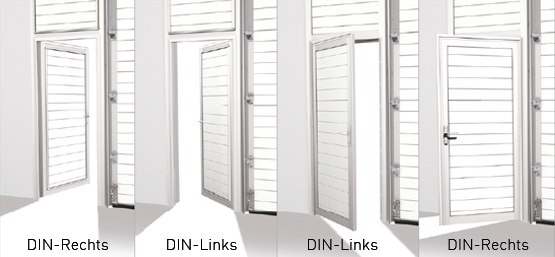

Välj rätt dörr
En permanent sidodörr kan öppnas både inåt och utåt. Du kan välja mellan en vänsterhängd eller en högerhängd DIN-standarddörr. Om sidodörren även ska fungera som nödutgång måste den öppnas utåt.

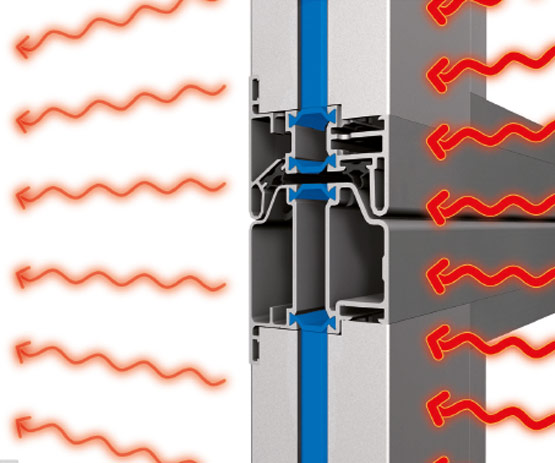

Termiskt frånkopplad förbindelse
Förbindelserna mellan sektionerna i en NovoLux 60-port och en gång- eller sidodörr har en specialtätning som gör den helt vind- och vattentät samt termiskt frånkopplad. Eventuell värmeöverföring förhindras av speciella isoleringsprofiler.

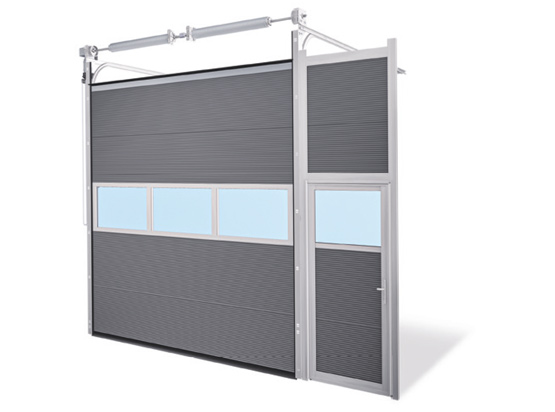

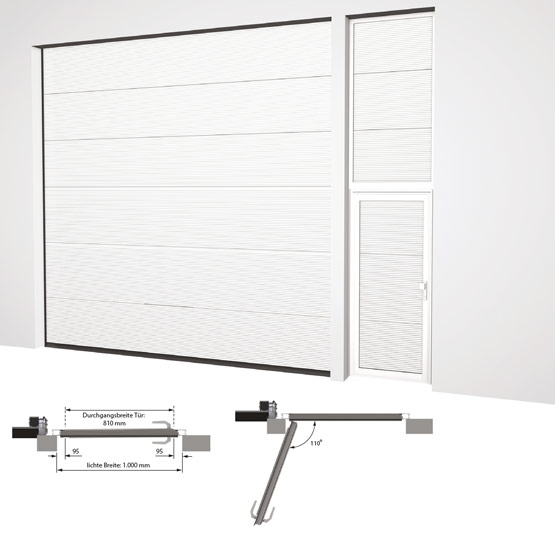

Installation på eller i öppningen
En takskjutport är alltid byggt mot insidan av öppningen. Om du vill installera en permanent sidodörr i samma fasad, kommer även den att installeras bakom öppningen. Detta har två fördelar: Dörren och porten ligger i samma linje och genomgångsbredden på sidodörren ligger på 810 mm (1 000 + 50 - 240 = 810 mm) för en fri bredd på 1 000 mm.

För det första får du ett resultat som är estetiskt tilltalande, och för det andra tjänar du in 60 mm jämfört med när dörren installeras i själva portöppningen. Om gångdörren installeras i portöppningen, så kommer dörren att stå framför takskjutporten och genomgångsöppningen blir då endast 750 mm bred (1 000 - 10 - 240 = 750 mm) i samma 1 000 mm öppning.

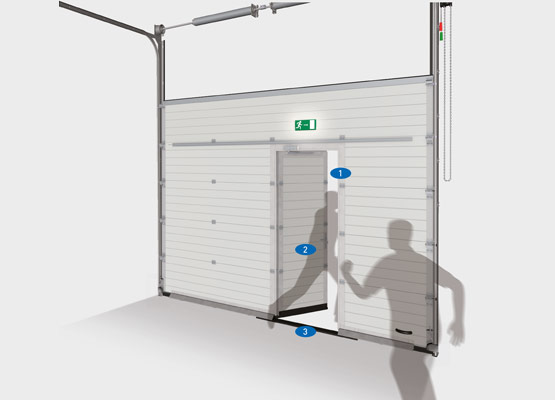

GÅNGDÖRR INTEGRERAD I TAKSKJUTPORTEN

Om det inte att möjligt att installera en permanent gångdörr i fasaden kan Novoferm integrera en gångdörr i din takskjutport.

Vi erbjuder olika alternativ som alla uppfyller de allra högsta kraven på konstruktion, design och säkerhet. Den inbyggda gångdörren har ett sofistikerat gångjärnssystem, ett noggrant inställt låssystem med stabiliserande stift och en inbyggd säkerhetsbrytare.

För tröskelhöjd finns tre alternativ: 22, 110 och 195 mm.

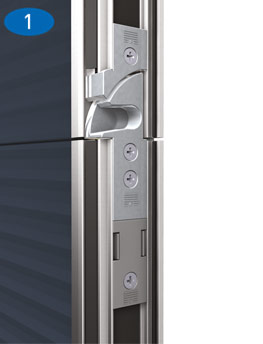

Inbyggd gångdörrbrytare
Gångdörrbrytaren är en integrerad säkerhetsanordning monterad under stifthållaren som förhindrar att porten öppnas när gångdörren är öppen.

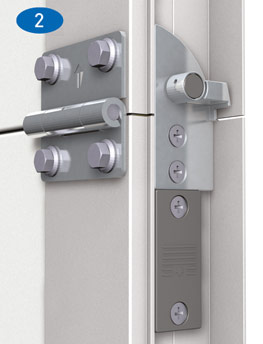

Stabiliseringsstift
Porten hålls perfekt på plats med så kallade stabiliseringsstift. Detta innebär att dörren inte "hänger upp sig". Stiften medför också en effektiv tätning mellan gångdörren och porten. Magnetkontakten på gångdörrskontaktbrytaren är monterad under stifthållaren.

Placering
En gångdörr kan inte monteras i de yttersta delarna av en takskjutport eftersom detta skulle inverka negativt på stabiliteten. Bilden visar var dörren kan och inte kan monteras. En gångdörr kan installeras i en takskjutport med en maximal bredd på 6 000 mm.

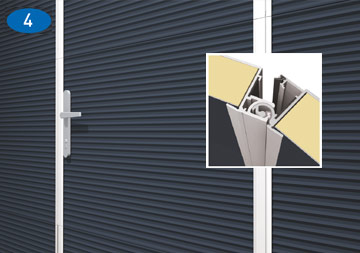

Tilltalande gångdörrsdesign
Novoferm har nyligen gjort betydande förbättringar av designen av våra gångdörrar. Till exempel är gångjärnssystemet integrerat i takskjutporten, vilket gör att fästanordningarna inte längre är synliga på utsidan, och att NovoLux:s gångdörrprofiler av standardtyp inte sticker ut så mycket.

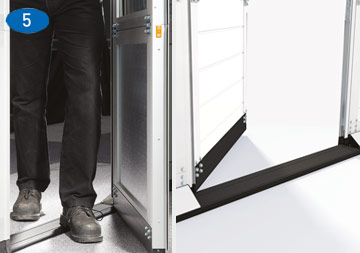

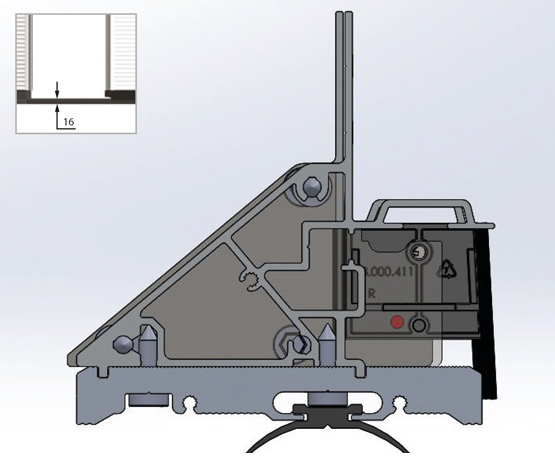

Låg tröskel på 22 mm
För att begränsa risken att snubbla har Novoferm skapat en låg tröskel på endast 22 mm. En sådan låg tröskel uppfyller villkoren för nödutgångar. Detta ger en barriärfri genomgång som kan användas även av lätta mobila transportmedel.

Tillval: färgade gångdörrprofiler
Om du skaffar en färgad Thermo- eller NovoLux-takskjutport med inbyggd gångdörr, har gångdörrens profiler inte samma färg som takskjutporten. Det är ett tillval som du kan välja efter egen smak. Vissa föredrar en gångdörr som syns tydligt, medan andra hellre vill ha en gångdörr som smälter in i porten. Med Novoferm är båda alternativen tillgängliga.

INTEGRERAD GÅNGDÖRR SOM NÖDUTGÅNG

Om du vill använda gångdörren som nödutgång bör du alltid vända dig till de lokala myndigheterna för att informera dig om rådande föreskrifter. Vilka krav som gäller för gångdörren beror på hur många människor som ska befinna sig i byggnaden, och de bestäms av myndigheterna.

I regel gäller fyra kriterier som avgör om en dörr är lämpad som nödutgång: åt vilket håll dörren öppnas, dörrens bredd, dörrens höjd och höjden på tröskeln. I princip öppnar gångdörrar alltid utåt, vilket är en förutsättning för att de ska kunna användas som en nödutgång.

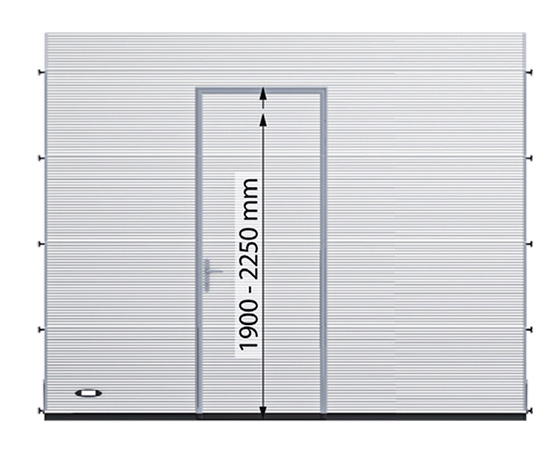

Dörrens bredd och höjd
Lagstiftande och kontrollerande myndigheter föreskriver att en gångdörr som ska fungera som nödutgång måste vara av en viss höjd och bredd, i enlighet med lokala eller nationella bestämmelser.

Låg tröskel på 22 mm
För att begränsa risken att snubbla har Novoferm skapat en låg tröskel på endast 22 mm. En sådan låg tröskel uppfyller villkoren för nödutgångar.

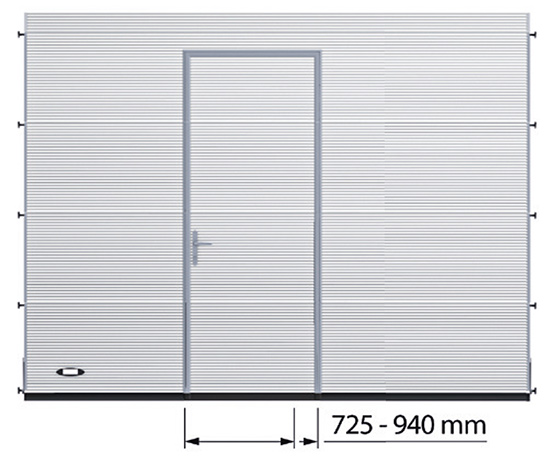

Den maximala bredden på en integrerad gångdörr är 940 mm och den maximala höjden är 2 250 mm. Hör efter hos dina lokala myndigheter när din gångdörr ska fungera som nödutgång.

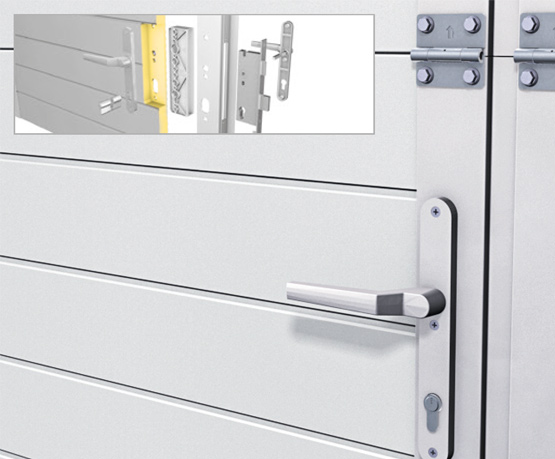

Paniklås
Om gångdörren också ska användas som en nödutgång måste den utrustas med ett så kallat paniklås. Paniklås går att få i olika varianter. En gångdörr med paniklås kan alltid öppnas med handtaget från insidan, även när porten är låst.

TILLBEHÖR OCH TILLVAL FÖR GÅNGDÖRRAR

Vi på Novoferm utvecklar ständigt nya möjligheter för hur du kan integrera en gångdörr i din takskjutport. De viktigaste egenskaperna för en gångdörr gäller säkerhet och användarvänlighet, med särskild hänsyn till att gångjärn, knappar, lås och extralås blir så estetiskt tilltalande som möjligt. Vi ger dig gärna vägledning och råd för allt som har att göra med trösklar, vilket håll dörren ska öppnas, dörrens mått och position.

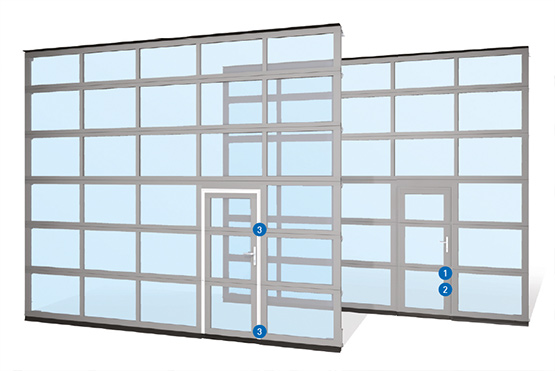

I vårt sortiment av gångdörrslås hittar du sex typer:
två normala lås och fyra paniklås (viktigt om gångdörren även ska fungera som en nödutgång).

Normala lås

Lås med handtag på båda sidorna
Lås med fast fästplatta för handtag på utsidan och handtag på insidan

Paniklås

Paniklås med fast fästplatta för handtag på utsidan och handtag på insidan (panikfunktion E)
Paniklås med handtag på båda sidorna (delad roddare, panikfunktion B)
Paniklås med fast fästplatta för handtag på utsidan och låsstång på insidan (panikfunktion E)
Paniklås med handtag på utsidan (delad roddare) och låsstång på insidan (panikfunktion B)

Beroende på situationen rekommenderar brandkåren användandet av paniklås.

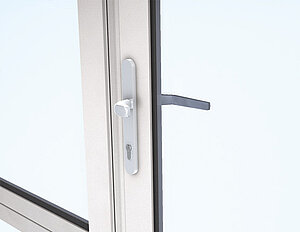

Paniklås med panikfunktion E
Med paniklås typ E kan dörren låsas och låsas upp med en nyckel inifrån. Handtaget öppnar både tryckesfall och regel samtidigt. Panikupplåsningsfunktionen bör enbart användas när det inte sitter en nyckel i cylindern. Utifrån behöver man en nyckel för att öppna tryckesfall och regel. Efter att panikfunktionen utlösts stannar regeln i låst position. Välj detta lås om gångdörren ska användas som nödutgång men inte som ingång.

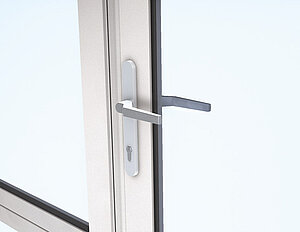

Paniklås med panikfunktion B
Användningen av ett paniklås typ B fungerar inifrån precis som för ett paniklås typ E. Men på utsidan sitter ett handtag som kan låsas eller låsas upp. På så sätt kan dörren även användas som en vanlig ingång. Låset fungerar på följande sätt: Gångdörren kan låsas och låsas upp utifrån med nyckel. När regeln är låst med hjälp av en nyckel är handtaget på utsidan frånkopplat från låsmekanismen och det kan inte längre användas för att öppna dörren. Även om panikfunktionen används och regeln sitter i låset så kan det yttre handtaget inte användas. Efter att panikfunktionen utlösts stannar regeln i låst position. Det yttre handtaget kan först användas igen när låset öppnas via nyckel. Först då kopplas det yttre handtaget till öppningsmekanismen.

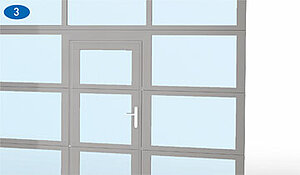

Gångdörr med färgade profiler
Om du skaffar en färgad Thermo- eller NovoLux-takskjutport med inbyggd gångdörr, har gångdörrens profiler inte samma färg som takskjutporten. Det är ett tillval som du kan välja efter egen smak. Vissa föredrar en gångdörr som syns tydligt, medan andra hellre vill ha en gångdörr som smälter in i porten. Med Novoferm är båda alternativen tillgängliga.

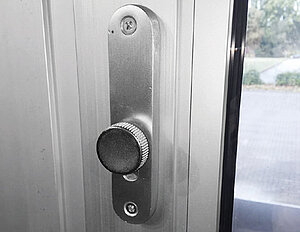

Extralås
För extra säkerhet kan du installera två ytterligare lås, ett i den övre sektionen och ett i den undre sektionen av dörren. Alla cylinderlås kan öppnas och låsas med samma nyckel. Extralåsen har vred på insidan så att dörren kan öppnas utan nyckel inifrån.
