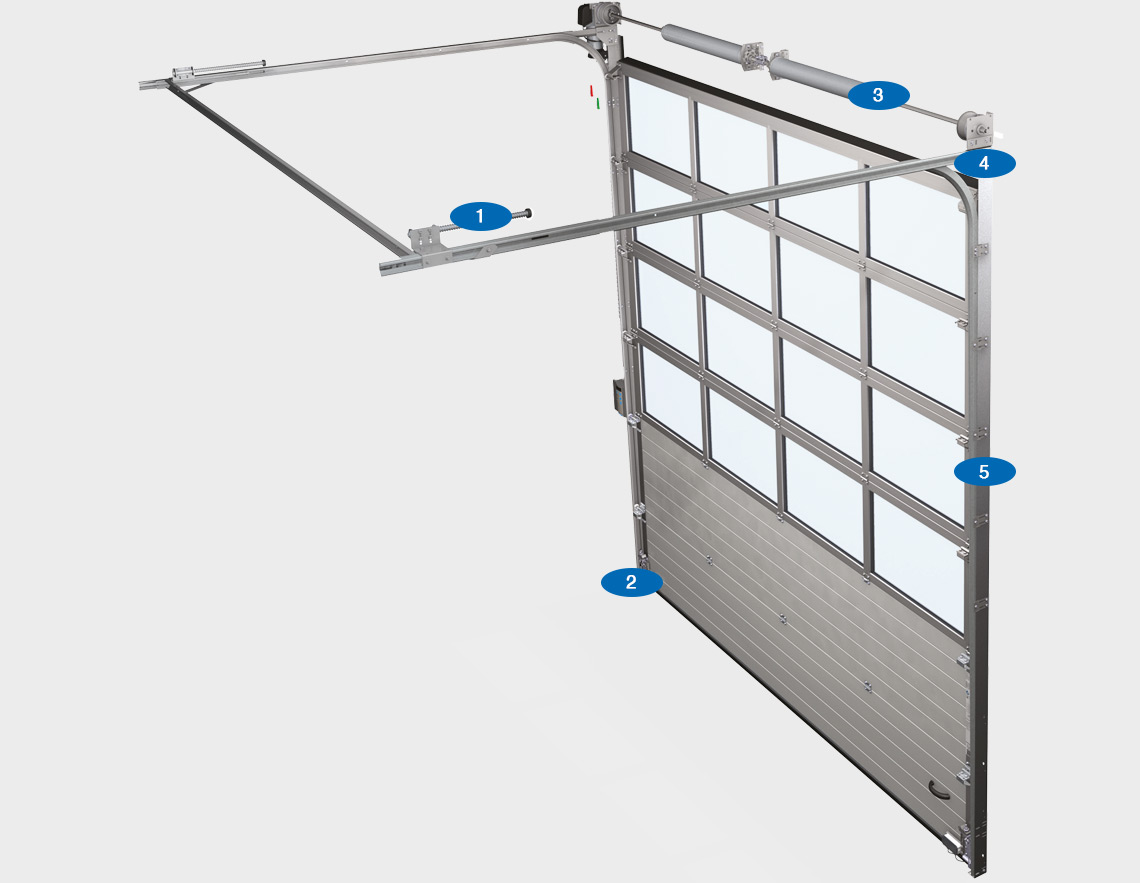

SKENOR OCH BESLAGSYSTEM

MODULÄR MONTERINGSKOMFORT AV HÖGSTA KVALITET

Skensystemen från Novoferm är byggda som moduler och sätts ihop så mycket det går i förhand. Skensystemen passar för både Thermo- och NovoLux-portar, samt för Novolux XL.

Certifierad kvalitet och hållbarhet står i centrum vid utveckling och montering av skensystem och fjäderaggregat.

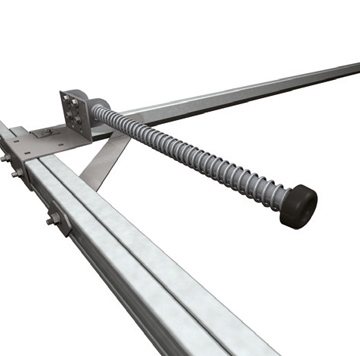

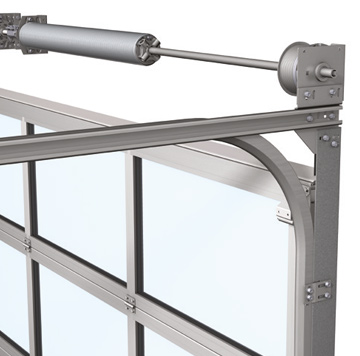

Returfjäder
Den robusta fjädringskonstruktionen säkerställer att porten sänks så snart den får en signal att göra så. Längden på returfjädern är beroende på portens konfiguration.

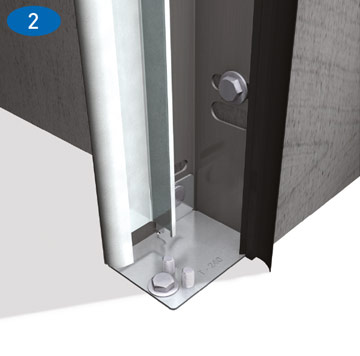

Golvplatta
Golvplattan säkerställer att skenan ansluts till golvet på ett korrekt sätt. Golvplattan och avståndsprofilen säkerställer tillsammans att avståndet mellan spårskenorna är rätt.

M8-bultar
Vi använder alltid M8-bultar där plåtsektioner och skenprofiler skruvas ihop. Tillsammans med de noga förmonterade komponenterna innebär detta att monteringstiden är mycket kort.

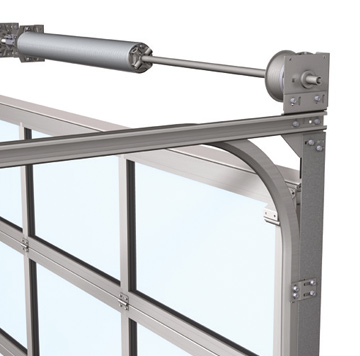

Bärvajer
Då skensystemen och beslagen har en modulär konstruktion, kan vi alltid ställa in rätt position för bärvajern i förhållande till de vertikala skenorna. Detta resulterar i optimal säkerhet och tillförlitlighet.

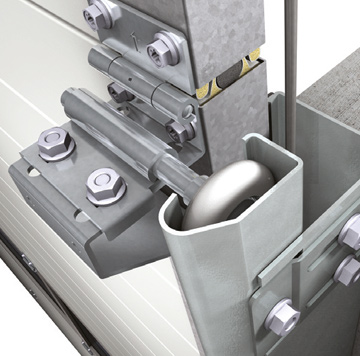

Säkra löpskenor
Med säkra löpskenor garanteras att löphjulen inte spårar ur. Som ytterligare säkerhetsåtgärd är vajern säkert inkapslad i skenorna.

DETALJER FÖR SKENSYSTEMEN

Övre tätning

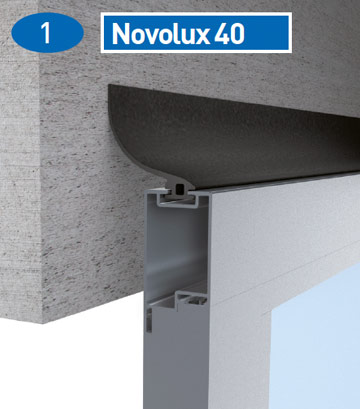

NovoLux 40-portens översta panel är försedd med tätningsprofiler av gummi, vilket ger god isolering och optimal tätning mot portkarmens överstycke. Det finns inga springor som energi kan läcka igenom.

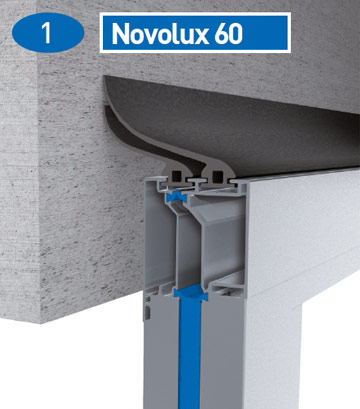

NovoLux 60-portens översta panel är försedd med dubbla tätningsprofiler av EPDM-gummi, vilket ger god isolering och optimal tätning mot portkarmens överstycke. Det finns inga springor som energi kan läcka igenom.

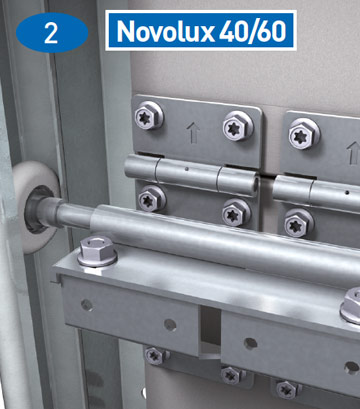

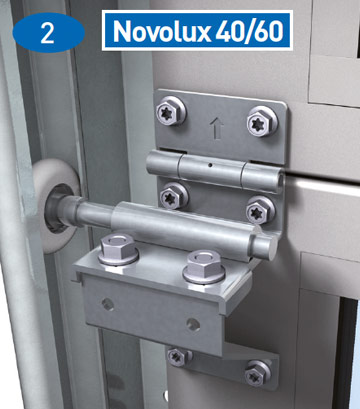

Stabilt sidogångjärn
För portar med en fri öppning på upp till 5 meter använder Novoferm enkla sidogångjärn. Detta är en konstruktion som tål hög belastning och ger en jämn öppning och stängning, och god tätning.

Dubbla sidogångjärn
För portar med en fri öppning från 5 meter använder Novoferm dubbla sidogångjärn. Detta ger en jämn öppning och stängning, även för tunga portar.

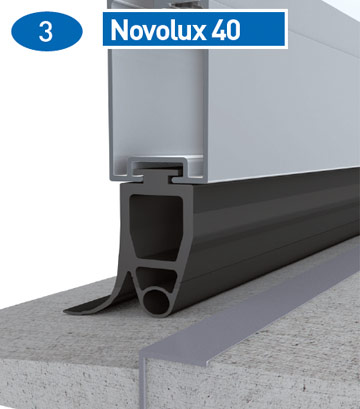

Golvtätning
Novoferms portar är försedda med en tätningsprofil av gummi på undersidan, för en optimal tätning mot golvet. Tillsammans med en vinkelprofil, som installeras i betongen av leverantören, gör detta att inget vatten kan läcka in.

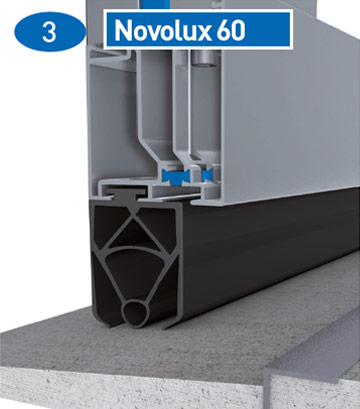

Novoferms portar är försedda med en dubbel tätningsprofil av gummi på undersidan, för en optimal tätning mot golvet. Tillsammans med en vinkelprofil, som installeras i betongen av leverantören och fungerar som en vattenspärr, gör detta att inget vatten kan läcka in.

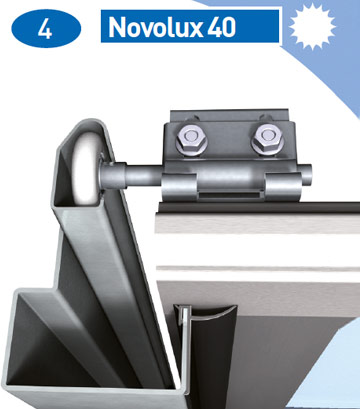

Tung kantkarm
De här karmarna använder vi för dörrar med mörk färg. Solljus kan göra så att porten buktar och att mitten av porten trycks mot karmens överkant. Kantkarmen av stål förhindrar detta.

Standardkantkarm

Tung kantkarm

Standardkantkarm
Anslutningen av portbladen till de vertikala ledskenorna med en standardiserad hörnkarm ger en stabil och väl tätad kontakt mellan port och byggnad.

ÖVERSIKT ÖVER VÅRA SKENSYSTEM

Novoferms skensystem gör det möjligt att bygga in porten i en byggnad. Detta beror på vilka krav man har på rummet och platsens arkitektoniska möjligheter. Därför levererar Novoferm ett antal olika skenvarianter som kan anpassas till varje tänkbar situation.

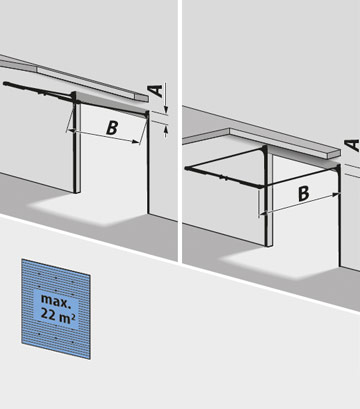

T 240 (B24)
Skensystem för lågt överstycke, stålvajer som löper på insidan + bärprofil av stål
A = 240 mm,
B = fri höjd + 1.000 mm
Bredd max 6 500 mm

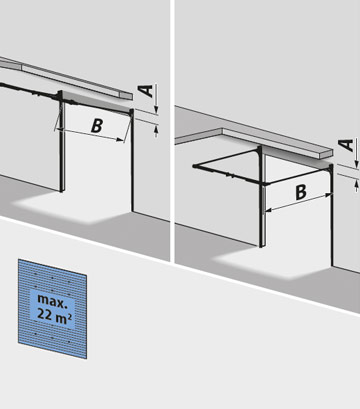

T 340 (B34)
Skensystem med normala spår, fjäderaggregat på baksidan + bärprofil av stål
A = 340 mm,
B = fri höjd + 750 mm
Bredd max 6 500 mm

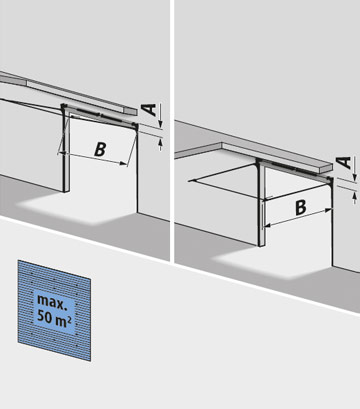

T 450 (B45)
Skensystem med normala spår (standard)
A = 430-510 mm,
B = fri höjd + 650 mm

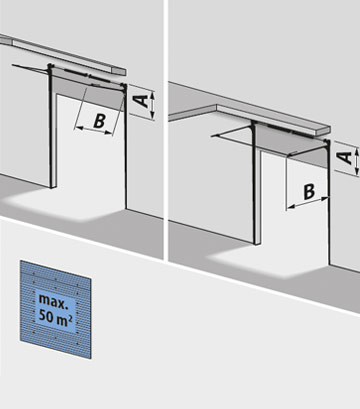

T 400 (B350)
Skensystem med högre spår
A = upphöjning + 400 mm,
B = fri höjd + upphöjning + 600 mm

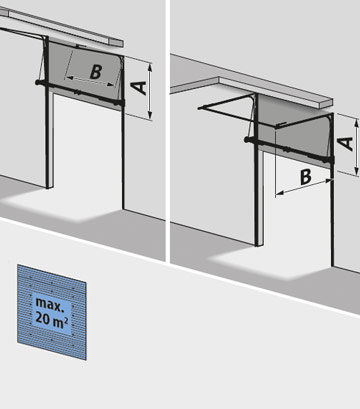

T 400 hF (B350)
Skensystem med högre spår, med underliggande fjäderaxlar + bärprofil av stål
A = upphöjning + 200 mm,
B = fri höjd + upphöjning + 600 mm
Maxbredd, 4 500 mm
Hi-lift min. 1 450 mm

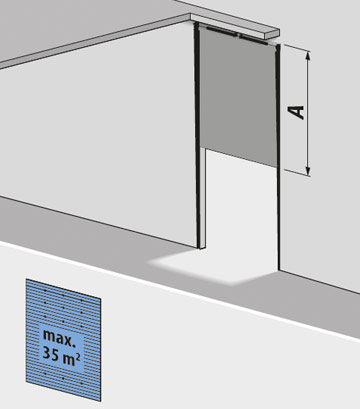

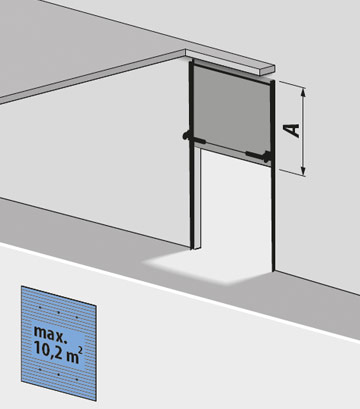

T 500 DS (B350 dock)
Skensystem med vertikala spår, med underliggande fjäderaxlar
B = fri höjd + 400 mm
Bredd max 3 200 mm
Höjd max 3 200 mm
Hi-lift min. 1 700 mm
