SÄKERHETSANORDNINGAR

För portar som öppnar och stänger vertikalt, och som ofta är tunga, är säkerhet mycket viktigt. Därför erbjuder Novoferm mekaniska och elektriska säkerhetsanordningar som förhindrar att porten kommer i kontakt med människor, fordon eller hinder och orsakar personskador eller skador på port och varor. Att installera för många säkerhetsdetaljer för en takskjutport är dock ofta onödigt och kan innebära vissa nackdelar.

Säkerhetsanordningar kräver till exempel extra plats vid installation och användning, vilket kan störa driften av porten och till och med orsaka skador. Novoferm rekommenderar att alltid observera alla rådande säkerhetsregler. Vi erbjuder optimala säkerhetssystem som är TÜV Nord-certifierade och uppfyller de strängaste standarderna och kraven.

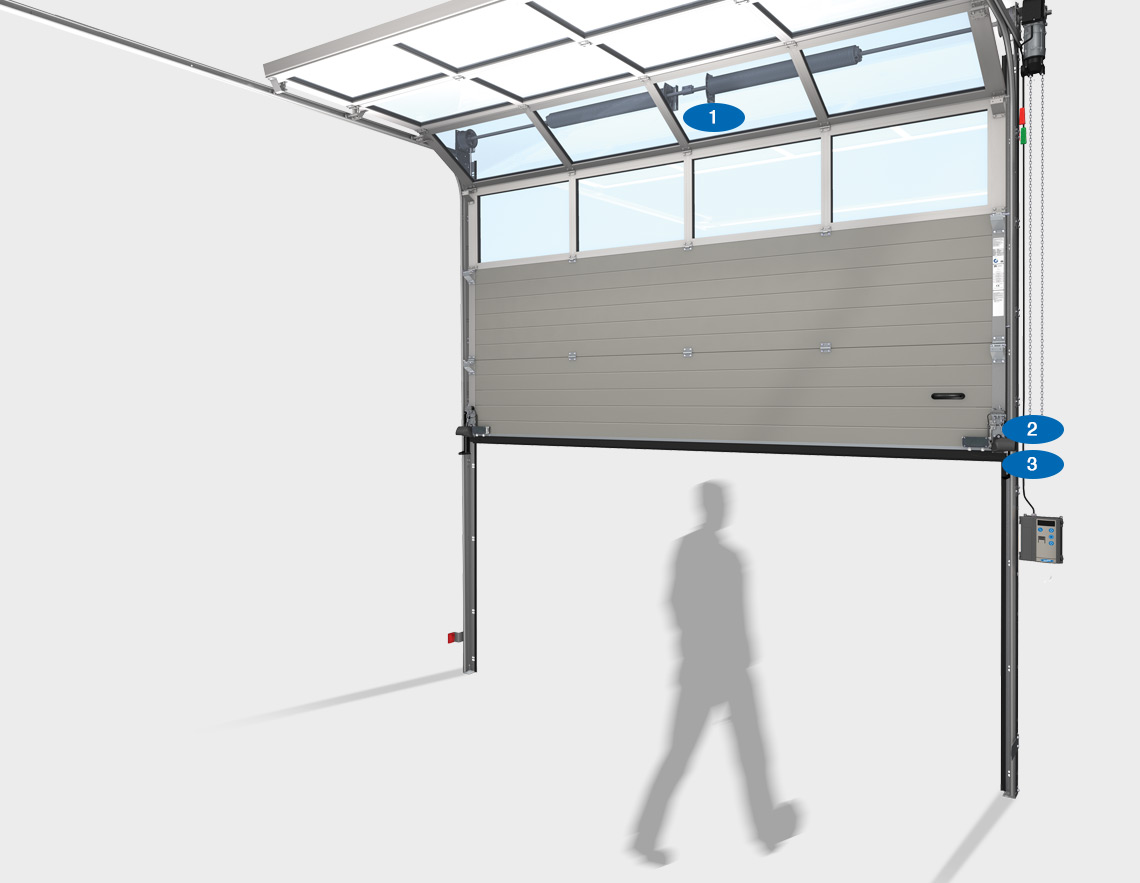

MEKANISKA SÄKERHETSANORDNINGAR

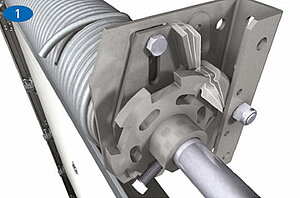

Fjäderbrottsspärr
Enligt den europiska standarden EN 13241 måste varje takskjutport ha en mekanism som förhindrar att porten stängs okontrollerat. En takskjutport som öppnas för hand måste ha en fjäderbrottsspärr som standardtillbehör. Denna säkerhetsspärr blockerar fjädern om denna skulle gå sönder och förhindrar porten från att hastigt och okontrollerat stängas. För motorstyrda takskjutportar finns en inbyggd automatisk spärr i motorn som har samma funktion som fjäderbrottsspärren (därför behövs ingen fjäderbrottsspärr). Men för motorstyrningar med snabbupplåsning, måste även en fjäderbrottsspärr installeras.

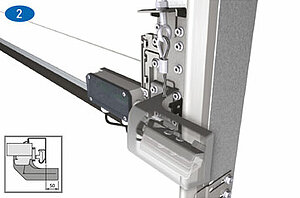

Vajerbrottsspärr
Enligt TÜV måste maxbelastningen för de båda vajrarna motsvara den sexfaldiga tyngden av portbladen. När vajrarna uppfyller detta krav för maxbelastning är en vajerbrottsspärr inte nödvändig. Men om denna säkerhetsstandard inte kan garanteras så är det standard att installera en vajerbrottsspärr i porten. I händelse av att en vajer går sönder så pressar denna spärr reglage mot karmarna för att förhindra att porten stängs okontrollerat. För att bygga in en vajerbrottsspärr behövs 50 mm extra utrymme bredvid ledskenorna.

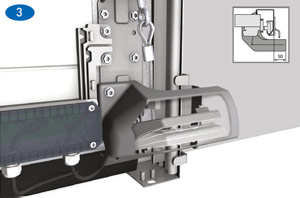

Lyftspärr
Eftersom en takskjutport är upphängd med rörliga vajrar kan en port som inte är låst skjutas upp. Lyftspärren, som är en produkt särskilt utvecklad för lätta, elektriskt drivna portar, förhindrar detta. Utan lyftspärr är den här typen av portar mindre inbrottssäkra än andra. Portar som öppnas för hand har en fjädrad mekanisk låsmekanism inbyggd i ledskenorna som standard. För att bygga in en lyftspärr behövs 50 mm extra utrymme bredvid ledskenorna.

ELEKTRONISKA SÄKERHETSANORDNINGAR

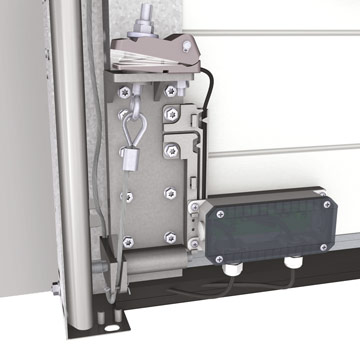

Kabelströmbrytare mot slack
Den här säkerhetsanordningen installeras på båda hissvajrarna. Den stänger omedelbart av motorn om en av kablarna går sönder eller slaknar.

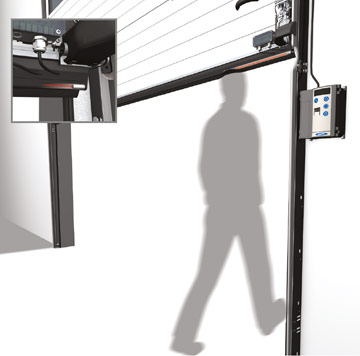

Standardsäkerhetslist
Standardsäkerhetslisten är inbyggd i portens nedre gummitätning, tillsammans med en sändare och mottagare. Om signalen bryts av ett hinder eller en person, stannar porten och går tillbaka. Maximalt kontakttryck för gummitätningen är 40 kg. Välj den automatiska säkerhetslisten om du har produkter som inte står emot denna trycknivå.

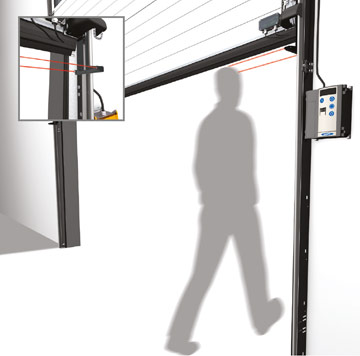

Automatisk fotocell
Den automatiska säkerhetslisten sitter 8 cm framför portens kant. Om den nedersta delen av porten närmar sig ett hinder, avges en signal till motorn som gör att porten stannar och öppnas igen. Säkerhetslisten fungerar på så sätt utan att komma i kontakt med människor, varor eller fordon.

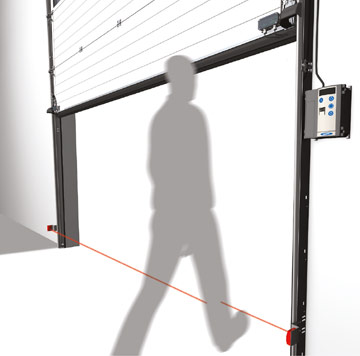

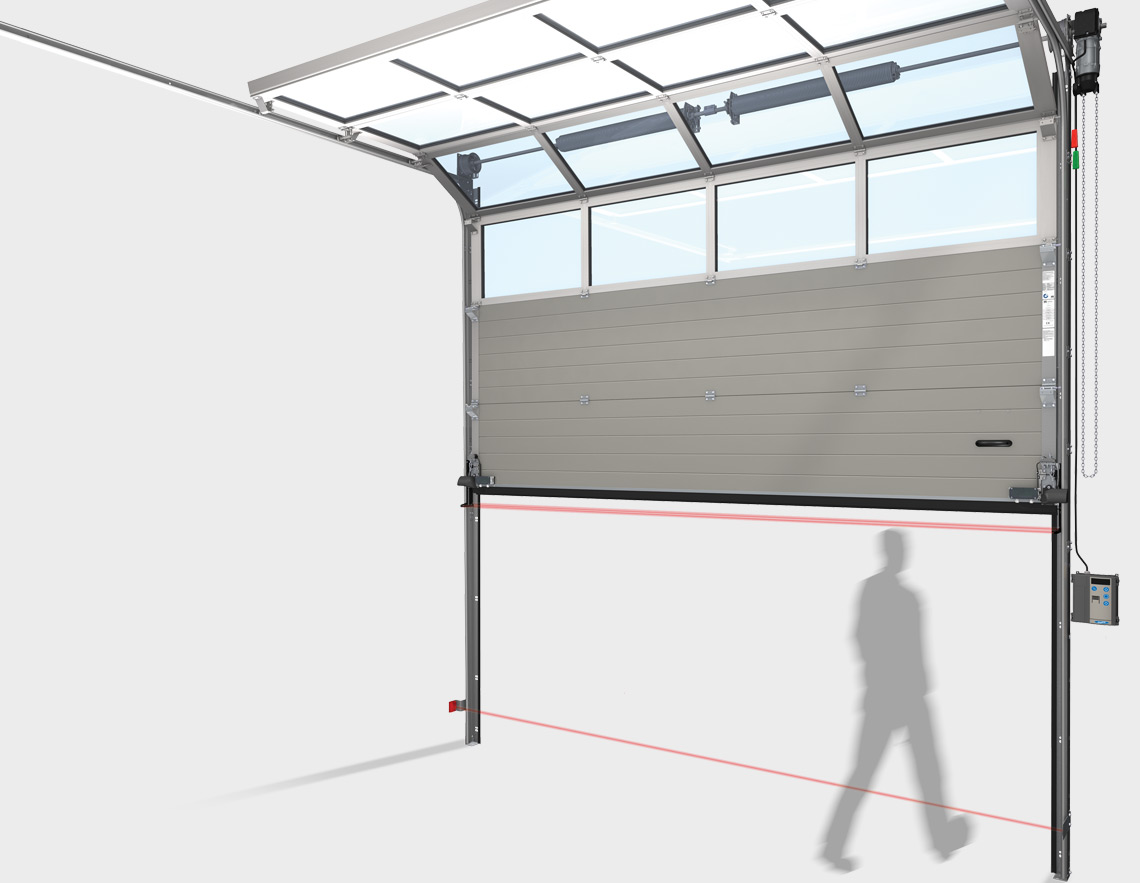

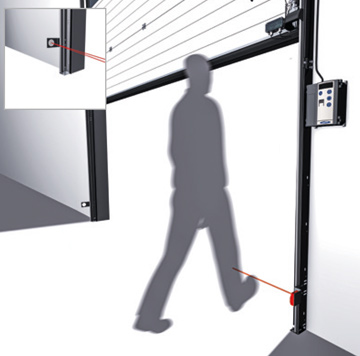

Stationär fotocell
Portar som öppnas och stängs med elektrisk kontroll och utan översyn måste ha en fotocell som säkerhetsmekanism. Det finns två typer: en modell med sändare och reflektor, och en annan med sändare och mottagare. I båda systemen är en sändare installerad i skenan vid kontrollenheten. På den motsatta sidan sitter antingen en reflektor eller mottagare.

Om ljusstrålen mellan sändaren och reflektorn/mottagaren bryts, skickas en signal till motorn för att stoppa och återvända porten. Versionen med reflektor är känslig för damm och fukt, vilket inte är ett problem för versionen med mottagare.
